전자산업기사 (2009-03-01 기출문제)
목록

1과목: 전자회로

1. 다음 중 캐스코드 증폭회로에 대한 설명으로 적합하지 않은 것은?

  1. Miller's Effect 영향을 많이 받는다.
  2. 고주파 대역용 증폭기로 주로 사용된다.
  3. 발진가능성이 낮고 회로의 안정성이 높다.
  4. 입력단은 이미터 접지형으로, 출력단은 베이스 접지형으로 구성된다.
(정답률: 49%)
    profile_image
    1

    2. 다음 중 발진기에서 발진주파수가 변동되는 것을 방지하기 위한 대책으로 적합하지 않은 것은?

    1. 온도를 일정하게 유지한다.
    2. 부하의 변동을 크게 한다.
    3. 정전압 회로를 넣는다.
    4. 습기가 차지 않게 한다.
    (정답률: 85%)
      profile_image
      1

      3. 다음 중 이미터 저항을 연결한 CE 증폭기에 대한 설명으로 적합하지 않은 것은?

      1. 입력저항이 증가한다.
      2. 전압이득은 감소한다.
      3. 출력저항이 감소한다.
      4. 전류이득은 거의 변화 없다.
      (정답률: 51%)
        profile_image
        1

        4. 펄스파에서 펄스의 상승부분에서 진동의 정도를 말하며, 높은 주파수 성분에 공진하기 때문에 생기는 것은?

        1. sag
        2. ringing
        3. overshoot
        4. undershoot
        (정답률: 74%)
          profile_image
          1

          5. 다음과 같은 연산증폭기의 완전한 평형 조건으로 가장 적합한 것은?

          1. V1 = V2일 때 Vo = 0
          2. V1 = V2일 때 Vo = 무한대
          3. V1 ≠ V2일 때 Vo = 0
          4. V1 ≠ V2일 때 Vo = 무한대
          (정답률: 87%)
            profile_image
            1

            6. 접합형 J-FET에서 드레인 포화전류 IDSS = 10[mA]이고, 드레인 전류의 차단전압 VP(VGS(off)) = -3[V], 게이트 전압 VGS = -1.5[V]일 때 드레인 전류는 몇 [mA] 인가?

            1. 1.5[mA]
            2. 2.5[mA]
            3. 5[mA]
            4. 10[mA]
            (정답률: 71%)
              profile_image
              1

              7. 트랜지스터의 컬렉터 누설전류가 주위 온도변화로 18[μA]에서 118[μA]로 증가할 때 컬렉터 전류가 1[mA]에서 1.25[mA]로 되었다면 안정도 S는 약 얼마인가?

              1. 2.2
              2. 2.5
              3. 3.2
              4. 4.5
              (정답률: 63%)
                profile_image
                1

                8. 다음 중 정전압회로에서 전류를 제한하는 이유로 가장 적합한 것은?

                1. 전압변동률을 개선하기 위하여
                2. 일정한 출력전압을 유지하기 위하여
                3. 변압기의 소손을 방지하기 위하여
                4. 정전압회로를 보호하기 위하여
                (정답률: 84%)
                  profile_image
                  1

                  9. 다음 중 정현파 발진회로가 아닌 것은?

                  1. 동조형 발진회로
                  2. 콜피츠 발진회로
                  3. 이상형 RC 발진회로
                  4. 톱니파 발진회로
                  (정답률: 81%)
                    profile_image
                    1

                    10. 다음 중 차동증폭기에 대한 설명으로 적합하지 않은 것은?

                    1. 연산증폭기 입력측에 주로 사용한다.
                    2. 두 입력의 차에 해당하는 신호를 증폭한다.
                    3. 차동증폭기의 성능은 동상성분 제거비 크기에 따라 결정된다.
                    4. 이상적인 차동증폭기는 동상성분제거비(CMRR)가 0 이다.
                    (정답률: 86%)
                      profile_image
                      1

                      11. B급 푸시-풀(Push-Pull) 증폭기에 사용되는 두 개의 트랜지스터는?

                      1. 두 개의 npn 트랜지스터
                      2. 두 개의 pnp 트랜지스터
                      3. 한 개의 npn 트랜지스터와 한 개의 pnp 트랜지스터
                      4. 한 개의 npn 트랜지스터와 한 개의 n 채널 MOSFET
                      (정답률: 85%)
                        profile_image
                        1

                        12. 직렬 전류 궤환증폭기의 궤환신호 성분은?

                        1. 전류
                        2. 전압
                        3. 전압과 전류
                        4. 전압 혹은 전류
                        (정답률: 80%)
                          profile_image
                          1

                          13. 전압이득이 100인 증폭기에 궤환률 β = 0.01의 부궤환을 걸었을 때 전압이득은 얼마인가?

                          1. 10
                          2. 50
                          3. 100
                          4. 200
                          (정답률: 58%)
                            profile_image
                            1

                            14. 다음 중 전계 효과 트랜지스터(FET)에 대한 설명으로 적합하지 않은 것은?

                            1. 전압 제어용 소자이다.
                            2. BJT보다 열적으로 안정하다.
                            3. BJT보다 잡음특성이 양호하다.
                            4. BJT보다 이득대역폭 적(GㆍB)이 크다.
                            (정답률: 75%)
                              profile_image
                              1

                              15. 다음 연산증폭기 회로에서 Vi-Vo의 관계 특성으로 가장 적합한 것은? (단, 연산증포긱 및 다이오드는 이상적이다.)

                              (정답률: 81%)
                                profile_image
                                1

                                16. 베이스 접지 증폭회로에서 차단주파수가 30[MHz]인 TR을 이미터 접지로 했을 경우 차단주파수는 몇 [MHz]인가? (단, TR의 전류 증폭률 β = 99 이다.)

                                1. 0.1[MHz]
                                2. 0.3[MHz]
                                3. 10[MHz]
                                4. 30[MHz]
                                (정답률: 64%)
                                  profile_image
                                  1

                                  17. 다음 전력증폭기 바이어스 방식 중 출력전압 왜곡이 가장 작은 것은?

                                  1. A급
                                  2. AB급
                                  3. B급
                                  4. C급
                                  (정답률: 75%)
                                    profile_image
                                    1

                                    18. 다음 중 슬루율(slew rate)의 단위로 가장 적합한 것은?

                                    1. [V/μs]
                                    2. [μs/V]
                                    3. [μW/μs]
                                    4. [A/μW]
                                    (정답률: 85%)
                                      profile_image
                                      1

                                      19. 다음 중 SSB 검파기로 사용되지 않는 것은?

                                      1. 비 검파기
                                      2. 링 검파기
                                      3. 승적 검파기
                                      4. 싱크로다인 검파기
                                      (정답률: 79%)
                                        profile_image
                                        1

                                        20. 다음 회로에서 LED의 순방향 전압이 2.4[V]일 때 전류 IF는 몇 [mA] 인가?

                                        1. 1.2[mA]
                                        2. 1.8[mA]
                                        3. 2.6[mA]
                                        4. 3.2[mA]
                                        (정답률: 71%)
                                          profile_image
                                          1

                                          2과목: 전기자기학 및 회로이론

                                          21. 전위분포가 V = 6X+3[V]로 주어졌을 때 전계의 세기는 몇 [V/m] 인가?

                                          1. -9ax
                                          2. -6ax
                                          3. 3ax
                                          4. 0
                                          (정답률: 60%)
                                            profile_image
                                            1

                                            22. 다음 설명 중 옳은 것은?

                                            1. 단위체적의 강자성체를 외부 자계로 자화시키려면 히스테리시스 루프 한 개의 면적에 해당하는 자기에너지가 필요하다.
                                            2. 히스테리시스 손실을 최대 자속밀도 Bm의 1.6승에 비례한다는 후뢰리히의 식으로 표시된다.
                                            3. 자성체의 자화곡선은 스테인메츠의 식으로 표시된다.
                                            4. 자성체 시편에 자속 선륜을 감아 이것을 증폭장치를 거쳐 확성기에 연결, 자화전류를 서서히 증가시킬 때 확성기에서 딸깍딸깍 소리가 들리게 되는데 이는 자화곡선에서 자화가 가장 심하게 되는 부분에 지그재그 곡선이 나타나며, 이를 라모(Larmor) 효과라 한다.
                                            (정답률: 49%)
                                              profile_image
                                              1

                                              23. 자속밀도의 변화에 의하여 도체내에 유기전력이 발생되는 경우 관계식은? (단, E는 전계, B는 자속밀도, V는 도체속도, K는 도전율, I는 전류밀도이다.)

                                              1. rot E = rot(B×V)
                                              2. E = KI
                                              4. E = V×B
                                              (정답률: 85%)
                                                profile_image
                                                1

                                                24. 비유전률 εs에 대한 설명으로 옳은 것은?

                                                1. 진공의 비유전률은 0 이고, 공기의 비유전률은 1 이다.
                                                2. εs는 항상 1 보다 작은 값이다.
                                                3. εs는 절연물의 종류에 따라 다르다.
                                                4. εs의 단위는 [C/m]이다.
                                                (정답률: 60%)
                                                  profile_image
                                                  1

                                                  25. 비유전률이 4인 유리를 넣어서 내압이 5[kV], 용량이 50[pF]인 평행판 콘덴서를 제작하려면 평행판 콘덴서의 전극 면적은 몇 [m2]로 하면 되는가? (단, 유리의 절연내력은 5[kV/mm]이다.)

                                                  1. 1.41×10-3
                                                  2. 1.41×10-2
                                                  3. 2.82×10-3
                                                  4. 2.82×10-2
                                                  (정답률: 35%)
                                                    profile_image
                                                    1

                                                    26. 전자파의 진행 방향은?

                                                    1. 전계 E의 방향과 같다.
                                                    2. 자계 H의 방향과 같다.
                                                    3. E×H의 방향과 같다.
                                                    4. ∇×E의 방향과 같다.
                                                    (정답률: 76%)
                                                      profile_image
                                                      1

                                                      27. 무한히 넓은 평면에 면밀도 σ[C/m]의 전하가 분포되어 있는 경우 전계의 세기는 몇 [V/m] 인가?

                                                      1. σ/ε0
                                                      2. σ/2ε0
                                                      3. σ/2πε0
                                                      4. σ/4πε0
                                                      (정답률: 40%)
                                                        profile_image
                                                        1

                                                        28. 무한장 직선 도체에 전류 I[A]가 흐르고 있을 때 도체에서 r[m] 떨어진 점 P의 자속밀도는 몇 [Wb/m2] 인가?

                                                        1. I/2πr
                                                        2. 2μ0I/πr
                                                        3. μ0I/r
                                                        4. μ0I/2πr
                                                        (정답률: 47%)
                                                          profile_image
                                                          1

                                                          29. 자기 인덕턴스 L1, L2와 상호인덕턴스 M, 결합계수 k와의 관계로 알맞은 것은?

                                                          (정답률: 82%)
                                                            profile_image
                                                            1

                                                            30. 평등 자계내에 자계와 수직방향으로 일정 속도의 전자를 입사시킬 때 전자의 궤적은?

                                                            1. 쌍곡선
                                                            2. 포물선
                                                            3. 직선
                                                            4. 원
                                                            (정답률: 58%)
                                                              profile_image
                                                              1

                                                              31. 그림과 같은 이상 변압기에서 1차전압 V1 = 100[V]일 때, 2차전압 V2 = 12[V]가 되도록 1차코일 수를 n1 = 200회로 하였다. 2차코일 수 n2는 몇 회로 하면 되는가?

                                                              1. 10
                                                              2. 12
                                                              3. 20
                                                              4. 24
                                                              (정답률: 76%)
                                                                profile_image
                                                                1

                                                                32. ABCD 파라미터에서 단락 역방향 전류 이득은?

                                                                1. A
                                                                2. B
                                                                3. C
                                                                4. D
                                                                (정답률: 71%)
                                                                  profile_image
                                                                  1

                                                                  33. 다음은 어떤 정리 또는 법칙을 설명한 것인가?

                                                                  1. 일만의 정리
                                                                  2. 테브난의 정리
                                                                  3. 중첩의 원리
                                                                  4. 키르히호프의 법칙
                                                                  (정답률: 42%)
                                                                    profile_image
                                                                    1

                                                                    34. 10+j10[V]인 전압을 어떤 회로에 인가했더니 4+j1[A]인 전류가 흘렀다. 이 회로에서 소비되는 전력은 몇 [W] 인가?

                                                                    1. 20[W]
                                                                    2. 30[W]
                                                                    3. 40[W]
                                                                    4. 50[W]
                                                                    (정답률: 40%)
                                                                      profile_image
                                                                      1

                                                                      35. sin ωt의 라플라스 변환은?

                                                                      (정답률: 67%)
                                                                        profile_image
                                                                        1

                                                                        36. 에서 주파수 전달 함수의 위상각 θ는 몇 상한에 위치하는가?

                                                                        1. 1상한
                                                                        2. 2상한
                                                                        3. 3상한
                                                                        4. 4상한
                                                                        (정답률: 76%)
                                                                          profile_image
                                                                          1

                                                                          37. 원점을 지나지 않는 무한 직선의 궤적을 그리는 벡터의 역궤적은 어떻게 되는가?

                                                                          1. 원점을 지나는 원이 된다.
                                                                          2. 원점을 지나는 직선이 된다.
                                                                          3. 원점을 지나지 않는 원이 된다.
                                                                          4. 원점을 지나지 않는 직선이 된다.
                                                                          (정답률: 48%)
                                                                            profile_image
                                                                            1

                                                                            38. (10+j5)/(2+j4)을 계산한 결과 값은 얼마인가?

                                                                            1. 2 - j1.5
                                                                            2. 2 + j1.5
                                                                            3. 5 + j1.0
                                                                            4. 5 - j1.0
                                                                            (정답률: 49%)
                                                                              profile_image
                                                                              1

                                                                              39. 다음 그림과 같은 파형의 실효치는 몇 [V] 인가?

                                                                              1. 1/2
                                                                              2. 1/3
                                                                              (정답률: 78%)
                                                                                profile_image
                                                                                1

                                                                                40. 다음 회로에 스위치를 닫는 순간에 이 회로의 시정수(time constant) τ는?

                                                                                1. τ = R/L
                                                                                2. τ = L/R
                                                                                3. τ = LR
                                                                                4. τ = 1/LR 
                                                                                (정답률: 76%)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 전자계산기일반

                                                                                  41. 다음 코드 중에 8열은 수평 홀수 패리티(odd parity)이고 4행은 수직 홀수 패리티이다. 오류가 단 1개 발생했을 때 그 행과 열은?

                                                                                  1. 1행 8열
                                                                                  2. 3행 8열
                                                                                  3. 3행 2열
                                                                                  4. 4행 2열
                                                                                  (정답률: 73%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. C 언어에서 문자열을 출력하기 위해 사용되는 것은?

                                                                                    1. %c
                                                                                    2. %s
                                                                                    3. %f
                                                                                    4. %d
                                                                                    (정답률: 55%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. CPU를 거치지 않고 메모리와 입ㆍ출력장치 사이에서 고속으로 직접 데이터를 전송하는 방식은?

                                                                                      1. DMA
                                                                                      2. PIO
                                                                                      3. SIO
                                                                                      4. PIA
                                                                                      (정답률: 86%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 다음 불 함수 를 간략화 하면?

                                                                                        (정답률: 72%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 중위식으로 표현된 A*B+C/D를 Prefix 표기법으로 표기한면?

                                                                                          1. *AB+CD/
                                                                                          2. AB*CD/+
                                                                                          3. +*AB/CD
                                                                                          4. */+ABCD
                                                                                          (정답률: 36%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 어떠한 명령(instruction)이 수행되기 위해서 가장 먼저 이루어져야 하는 마이크로 오퍼레이션은?

                                                                                            1. MAR ← PC
                                                                                            2. PC ← PC+1
                                                                                            3. MBR ← PC
                                                                                            4. IR ← MBR
                                                                                            (정답률: 92%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 마이크로프로세서 구성 요소들을 기능별로 분류한 것중 옳지 않은 것은?

                                                                                              1. 마이크로프로세서 칩은 중앙처리장치와 동등한 역할을 한다.
                                                                                              2. ROM, RAM은 반드시 별도의 칩으로 구성해야 한다.
                                                                                              3. ROM, RAM 칩은 필요에 따라 적절한 기억장소의 크기를 선택할 수 있다.
                                                                                              4. 인터페이스는 CPU와 많은 종류의 입ㆍ출력 장치들과의 접속을 수행한다.
                                                                                              (정답률: 86%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 다음 중 부동소수점 연산에서 정규화를 하는 주 목적은 무엇인가?

                                                                                                1. 연산 속도를 증가시키기 위해서
                                                                                                2. 숫자 표시를 간단히 하기 위해서
                                                                                                3. 수의 정밀도를 높이기 위해서
                                                                                                4. 부호 비트를 생략하기 위해서
                                                                                                (정답률: 67%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 다음 중 C 언어에서 산술 연산자로 사용되는 기호는?

                                                                                                  1. &&
                                                                                                  2. ^
                                                                                                  3. %
                                                                                                  4. ?
                                                                                                  (정답률: 47%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 컴퓨터 레지스터들 중에서 Read 나 Write 내용이 반드시 거쳐야 되는 레지스터는?

                                                                                                    1. PC(Program Counter)
                                                                                                    2. IR(Instruction Register)
                                                                                                    3. MBR(Memory Buffer Register)
                                                                                                    4. MAR(Memory Address Register)
                                                                                                    (정답률: 64%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 다음 중 객체지향 프로그래밍 언어에 해당하는 것은?

                                                                                                      1. BASIC
                                                                                                      2. Pascal
                                                                                                      3. Prolog
                                                                                                      4. C++
                                                                                                      (정답률: 50%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 표(table) 및 배열(array) 구조의 데이터를 처리하고자 할 경우 명령어들의 유용한 주소 지정 방식은?

                                                                                                        1. 인덱스 주소 지정
                                                                                                        2. 직접 주소 지정
                                                                                                        3. 간접 주소 지정
                                                                                                        4. 메모리 참조 주소 지정
                                                                                                        (정답률: 80%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 4비트의 2진수를 그레이 코드로 변경하는 논리회로를 구현하기 위한 게이트로 알맞은 것은?

                                                                                                          1. AND 게이트 3개
                                                                                                          2. OR 게이트 3개
                                                                                                          3. NAND 게이트 3개
                                                                                                          4. EX-OR 게이트 3개
                                                                                                          (정답률: 84%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 인터럽트를 발생하는 장치들을 직렬로 연결하여 우선순위에 따라 처리하게 하는 방식은?

                                                                                                            1. 다중채널 방식
                                                                                                            2. Daisy-chain 방식
                                                                                                            3. Polling 방식
                                                                                                            4. Interrupt Control 방식
                                                                                                            (정답률: 78%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 다음 그림은 디지털 컴퓨터의 기본 구성도이다. 빈 네모에 들어갈 내용으로 옳은 것은?

                                                                                                              1. 주변장치
                                                                                                              2. 기억장치
                                                                                                              3. 전원장치
                                                                                                              4. 중앙처리장치
                                                                                                              (정답률: 44%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 주소(address) 지정방식이 아닌 것은?

                                                                                                                1. 직접 어드레싱(direct addressing)
                                                                                                                2. 즉시 어드레싱(immediate addressing)
                                                                                                                3. 간접 어드레싱(indirect addressing)
                                                                                                                4. 임시 어드레싱(temporary addressing)
                                                                                                                (정답률: 84%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. address line 이 16개인 CPU의 직접액세스가 가능한 메모리 공간은 몇 [KByte] 인가?

                                                                                                                  1. 16
                                                                                                                  2. 32
                                                                                                                  3. 48
                                                                                                                  4. 64
                                                                                                                  (정답률: 71%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 다음에 수행할 명령어가 저장된 메모리의 주소를 기억하고 있는 레지스터는?

                                                                                                                    1. 누산기(Accumulator)
                                                                                                                    2. 프로그램 카운터(Program Counter)
                                                                                                                    3. 상태 레지스터(Status Register)
                                                                                                                    4. 인스트럭션 레지스터(Instruction Register)
                                                                                                                    (정답률: 66%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. C 언어에서 여러 개의 멤버변수로 구성된 사용자 정의 자료형은?

                                                                                                                      1. 포인터(pointer)
                                                                                                                      2. 구조체(structure)
                                                                                                                      3. 클래스(class)
                                                                                                                      4. 배열(array)
                                                                                                                      (정답률: 34%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 다음 중 함수 연산 명령에 속하지 않는 것은?

                                                                                                                        1. JMP
                                                                                                                        2. ADO
                                                                                                                        3. CLA
                                                                                                                        4. ROL
                                                                                                                        (정답률: 72%)
                                                                                                                          profile_image
                                                                                                                          1

                                                                                                                          4과목: 전자계측

                                                                                                                          61. 다음 중 Q-미터로 측정할 수 없는 것은?

                                                                                                                          1. 절연 저항
                                                                                                                          2. 용량
                                                                                                                          3. 주파수 저항
                                                                                                                          4. 코일의 Q
                                                                                                                          (정답률: 41%)
                                                                                                                            profile_image
                                                                                                                            1

                                                                                                                            62. 다음 중 고주파 주파수 측정에 사용되지 않는 것은?

                                                                                                                            1. 흡수형 주파수계
                                                                                                                            2. 진동평형 주파수계
                                                                                                                            3. 레헤르선(Lecher wire) 주파수계
                                                                                                                            4. 버터플라이(butterfly)형 주파수계
                                                                                                                            (정답률: 70%)
                                                                                                                              profile_image
                                                                                                                              1

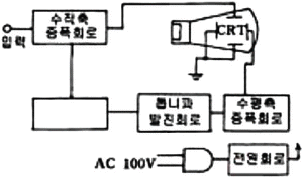

                                                                                                                              63. 트리거 스위프식 오실로스코프의 회로구성에서 □ 안에 알맞은 것은?

                                                                                                                              1. 적분 회로
                                                                                                                              2. 트리거 회로
                                                                                                                              3. 차동증폭 회로
                                                                                                                              4. 입력절환 회로
                                                                                                                              (정답률: 74%)
                                                                                                                                profile_image
                                                                                                                                1

                                                                                                                                64. 10[GHz]의 주파수를 측정하려면 어떤 주파수계를 사용해야 하는가?

                                                                                                                                1. 그리드 딥 메터
                                                                                                                                2. 진동편형 주파수계
                                                                                                                                3. 공동 파장계
                                                                                                                                4. 수정공진자형 주파수계
                                                                                                                                (정답률: 67%)
                                                                                                                                  profile_image
                                                                                                                                  1

                                                                                                                                  65. 다음 그림과 같은 Bridge의 평형 조건은?

                                                                                                                                  1. C1R2 = C2R1
                                                                                                                                  2. C1C2 = R2R1
                                                                                                                                  3. C1R1 = C2R2
                                                                                                                                  4. C1C2R1R2 = 1
                                                                                                                                  (정답률: 61%)
                                                                                                                                    profile_image
                                                                                                                                    1

                                                                                                                                    66. 표준 신호발생기는 출력단을 개방하였을 때 몇 [V]의 전압을 0[dB]로 한 전압 데시벨 눈금으로 표시하는가?

                                                                                                                                    1. 1[μV]
                                                                                                                                    2. 1[V]
                                                                                                                                    3. 0.775[V]
                                                                                                                                    4. 7.75[V]
                                                                                                                                    (정답률: 67%)
                                                                                                                                      profile_image
                                                                                                                                      1

                                                                                                                                      67. 스위프주파수 발생기는 기본 블록도에서 □ 안의 발진기는?

                                                                                                                                      1. 펄스 발진기
                                                                                                                                      2. 고주파 발진기
                                                                                                                                      3. 저주파 발진기
                                                                                                                                      4. VCO(voltage controlled oscillator)
                                                                                                                                      (정답률: 56%)
                                                                                                                                        profile_image
                                                                                                                                        1

                                                                                                                                        68. 지시 각을 θ라 하면 스프링 제어장치의 토크는?

                                                                                                                                        1. θ 에 비례한다.
                                                                                                                                        2. θ2 에 비례한다.
                                                                                                                                        3. 에 비례한다.
                                                                                                                                        4. 1/θ 에 비례한다.
                                                                                                                                        (정답률: 68%)
                                                                                                                                          profile_image
                                                                                                                                          1

                                                                                                                                          69. R = 30[Ω], L = 0.4[H]인 R-L 직렬회로에 인 전압을 인가할 때, 측정된 전류는 몇 [A] 인가?

                                                                                                                                          1. 1.4
                                                                                                                                          2. 2
                                                                                                                                          3. 2.8
                                                                                                                                          4. 3
                                                                                                                                          (정답률: 27%)
                                                                                                                                            profile_image
                                                                                                                                            1

                                                                                                                                            70. 측정값을 M, 참값을 T라고 할 때 백분율 오차는?

                                                                                                                                            (정답률: 74%)
                                                                                                                                              profile_image
                                                                                                                                              1

                                                                                                                                              71. 열전대형 전류계에서 발생되는 오차가 아닌 것은?

                                                                                                                                              1. 공진 오차
                                                                                                                                              2. 배분 오차
                                                                                                                                              3. 차폐 오차
                                                                                                                                              4. 표피 오차
                                                                                                                                              (정답률: 53%)
                                                                                                                                                profile_image
                                                                                                                                                1

                                                                                                                                                72. 다음 중 파형을 보면서 주파수 펄스 전압을 측정하는 데 가장 적당한 계기는?

                                                                                                                                                1. 전압계
                                                                                                                                                2. 전위차계
                                                                                                                                                3. 전류계
                                                                                                                                                4. 오실로스코프
                                                                                                                                                (정답률: 87%)
                                                                                                                                                  profile_image
                                                                                                                                                  1

                                                                                                                                                  73. 고저항이나 절연저항 측정에 많이 사용되는 메거는 어떤 눈금에 가깝도록 되어 있나?

                                                                                                                                                  1. 평등 눈금
                                                                                                                                                  2. 불평등 눈금
                                                                                                                                                  3. 대각선 눈금
                                                                                                                                                  4. 대수 눈금
                                                                                                                                                  (정답률: 80%)
                                                                                                                                                    profile_image
                                                                                                                                                    1

                                                                                                                                                    74. 10:1의 신호입력 프로브(PROBE)를 갖고, 수직 편향율 이 2.5[V/cm]인 오실로스코프에서 수직편향 거리가 5[cm]일 때 입력 전압의 크기는?

                                                                                                                                                    1. 20[V]
                                                                                                                                                    2. 50[V]
                                                                                                                                                    3. 1.25[V]
                                                                                                                                                    4. 125[V]
                                                                                                                                                    (정답률: 48%)
                                                                                                                                                      profile_image
                                                                                                                                                      1

                                                                                                                                                      75. 오실로스코프로 고주파 전압을 측정하였더니 진폭이 5[cm]의 P-P로 나타났다. 오실로스코프의 편향감도는 0.1[cm/V]일 때 rms 치는?

                                                                                                                                                      1. 약 5[V]
                                                                                                                                                      2. 약 12[V]
                                                                                                                                                      3. 약 18[V]
                                                                                                                                                      4. 약 23[V]
                                                                                                                                                      (정답률: 44%)
                                                                                                                                                        profile_image
                                                                                                                                                        1

                                                                                                                                                        76. 계수형 카운터(counter)로서 초 저주파 측정시 가장 정밀하게 측정할 수 있는 방법은?

                                                                                                                                                        1. 직접 주파수 측정법
                                                                                                                                                        2. 시간에 따른 주기 측정법
                                                                                                                                                        3. 전압에 의한 주파수 측정법
                                                                                                                                                        4. 회전수에 따른 주파수 측정법
                                                                                                                                                        (정답률: 70%)
                                                                                                                                                          profile_image
                                                                                                                                                          1

                                                                                                                                                          77. 내부 저항이 무한대인 전압계로 단자 A-B 간의 전압을 측정하면 얼마인가?

                                                                                                                                                          1. 3[V]
                                                                                                                                                          2. 6[V]
                                                                                                                                                          3. 10[V]
                                                                                                                                                          4. 15[V]
                                                                                                                                                          (정답률: 82%)
                                                                                                                                                            profile_image
                                                                                                                                                            1

                                                                                                                                                            78. 200[V]용 직류 전압계가 있다. 내부저항이 18[kΩ]이다. 이 전압계를 직류 600[V]용으로 사용하려면 몇 [kΩ]의 직렬저항이 필요한가?

                                                                                                                                                            1. 72[kΩ]
                                                                                                                                                            2. 36[kΩ]
                                                                                                                                                            3. 12[kΩ]
                                                                                                                                                            4. 2[kΩ]
                                                                                                                                                            (정답률: 72%)
                                                                                                                                                              profile_image
                                                                                                                                                              1

                                                                                                                                                              79. 다음 중 어떤 전원의 무부하시 전압이 220[V], 정격부하시 전압이 200[V]일 때 전압변동률[%]은?

                                                                                                                                                              1. 10[%]
                                                                                                                                                              2. 20[%]
                                                                                                                                                              3. 30[%]
                                                                                                                                                              4. 50[%]
                                                                                                                                                              (정답률: 79%)
                                                                                                                                                                profile_image
                                                                                                                                                                1

                                                                                                                                                                80. 오실로스코프(oscilloscope)의 스크린(screen) 상에 그림과 같은 도형이 나타났을 때 Y1/Y2 = 0.5라고 하면 위상차 θ는 몇 도인가?

                                                                                                                                                                1. 90°
                                                                                                                                                                2. 60°
                                                                                                                                                                3. 45°
                                                                                                                                                                4. 30°
                                                                                                                                                                (정답률: 78%)
                                                                                                                                                                  profile_image
                                                                                                                                                                  1

                                                                                                                                                                  CBT 기출문제는 과거 기출문제를 온라인에서 풀어보는 무료사이트 입니다. 기출문제의 저작권은 출제기관에게 있으며, 관련 문의는 아래 주소로 메일바랍니다.

                                                                                                                                                                  문의: kj5359@gmail.com

                                                                                                                                                                  © 2025 CBT 기출문제. All rights reserved.
