전자기기기능장 (2003-03-30 기출문제)
목록

1과목: 임의구분

1. 전구에 걸리는 전압이 10[%] 낮아진 경우 전구의 소비전력은 약 몇[%]로 되는가?

  1. 100
  2. 90
  3. 81
  4. 80
(정답률: 89%)
    profile_image
    1

    2. 4[μF]의 콘덴서에 100[V]의 전압을 가할 때 콘덴서에 저장되는 에너지는?

    1. 2×10-2 [J]
    2. 3×10-2 [J]
    3. 5×10-2 [J]
    4. 7×10-2 [J]
    (정답률: 78%)
      profile_image
      1

      3. 세기 8000[AT/m]의 평등 자계내에 길이 12[cm], 세기 5[Wb]의 막대자석이 자계의 방향과 30°의 각으로 놓여 있을 때 이 자석은 얼마의 모멘트를 받는가?

      1. 2000[Nㆍm]
      2. 2400[Nㆍm]
      3. 2800[Nㆍm]
      4. 3200[Nㆍm]
      (정답률: 70%)
        profile_image
        1

        4. 자속밀도 0.6[Wb/m2 ]의 평등 자장 안에서 길이 1[m]의 도체를 놓고 이것을 자장과 30°의 방향으로 50[m/sec]의 속도로 이동시키면 도체에는 몇 [V]의 기전력이 유도되겠는가?

        1. 5
        2. 10
        3. 15
        4. 20
        (정답률: 66%)
          profile_image
          1

          5. 평균 반지름 5[cm], 감은 횟수 10회의 원형 코일 중심의 자장 세기가 100[AT/m]일 때 코일에흐르는 전류는?

          1. 1[A]
          2. 2[A]
          3. 3[A]
          4. 4[A]
          (정답률: 65%)
            profile_image
            1

            6. 극수가 6극인 50[Hz]용 3상 유도전동기가 있다. 슬립이 4[%]일 때 이 전동기의 회전수는 몇 [rpm] 인가?

            1. 940
            2. 960
            3. 980
            4. 1000
            (정답률: 90%)
              profile_image
              1

              7. 키르히호프의 법칙에 대한 설명 중 옳지 않은 것은?

              1. 회로망에서 임의의 접속점에 유입하는 전류와 유출하는 전류의 대수합은 0이다.
              2. 회로망인 임의의 폐회로에서 기전력의 총합은 전압 강하의 총합과 같다.
              3. 제1법칙은 전류법칙, 제2법칙은 전압 법칙이다.
              4. 이 법칙은 선형소자로만 이루어진 회로에 적용된다.
              (정답률: 92%)
                profile_image
                1

                8. R-L-C 직렬회로에서 임피던스가 최소가 되기 위한 조건은?

                (정답률: 68%)
                  profile_image
                  1

                  9. 플레밍의 왼손 법칙에서 엄지손가락의 방향은?

                  1. 전류의 반대방향
                  2. 자력선의 방향
                  3. 전류의 방향
                  4. 힘의 방향
                  (정답률: 88%)
                    profile_image
                    1

                    10. 그림과 같은 회로에서 저항 R에 흐르는 전류는?

                    1. 3[A]
                    2. 4[A]
                    3. 5[A]
                    4. 6[A]
                    (정답률: 82%)
                      profile_image
                      1

                      11. 이미터 바이어스(bias) 회로에서 안정도에 영향을 주지 않는 것은?

                      1. Re(이미터 저항)
                      2. Rb(=R1//R2, 바이어스 저항)
                      3. hfe(=β, 전류이득)
                      4. RL(부하저항)
                      (정답률: 77%)
                        profile_image
                        1

                        12. 푸시풀(push-pull)B급 Tr 전력 증폭기에 사용되는 Tr의 컬렉터 손실(Pc)은 희망 최대 출력의 몇 배 이상이어야 하는가?

                        1. 2 배
                        2. 1/2 배
                        3. 5 배
                        4. 1/5 배
                        (정답률: 84%)
                          profile_image
                          1

                          13. 미분 회로에서 시정수(RC)와 펄스폭(τ)은 어떠한 관계가 있는가?

                          1. RC=τ
                          2. RC<<τ
                          3. RC>>τ
                          4. RC=0.7τ
                          (정답률: 75%)
                            profile_image
                            1

                            14. 잡음지수 8[dB]이고, 이득 10[dB]인 증폭기에 잡음지수 11[dB], 이득 10[dB]인 증폭기를 직렬로 했을 때의 종합 잡음지수는?

                            1. 1.9 [dB]
                            2. 8 [dB]
                            3. 9 [dB]
                            4. 19 [dB]
                            (정답률: 82%)
                              profile_image
                              1

                              15. 다음 마이크로파용 다이오드 가운데서 avalanche 효과를 이용한 것은?

                              1. SRD(Step Recovery Diode)
                              2. PIN 다이오드
                              3. Gunn 다이오드
                              4. Impatt 다이오드
                              (정답률: 71%)
                                profile_image
                                1

                                16. 아래의 논리 회로를 논리 식으로 표시하면?

                                1. Z=A+B
                                3. Z=A+AB
                                (정답률: 76%)
                                  profile_image
                                  1

                                  17. JK 플립플롭에서 J=K=1이고, 클럭 펄스가 가해진 뒤의 출력 상태는? (단, 클럭 펄스가 가해지기 전의 상태를 Q라고 한다.)

                                  1. 0
                                  2. 1
                                  3. Q
                                  (정답률: 95%)
                                    profile_image
                                    1

                                    18. EXCLUSIVE NOR GATE는 어느 것과 같은가?

                                    1. ADDER
                                    2. COMPARATOR
                                    3. SUBTRACTOR
                                    4. DECODER
                                    (정답률: 76%)
                                      profile_image
                                      1

                                      19. 반가산기에서 자리올림(carry)을 바르게 나타낸 것은?

                                      1. A + B
                                      2. A⋅B
                                      (정답률: 82%)
                                        profile_image
                                        1

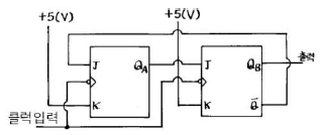

                                        20. 아래의 동기 카운터는 몇 진으로 동작하는가?

                                        1. 2진
                                        2. 3진
                                        3. 4진
                                        4. 5진
                                        (정답률: 80%)
                                          profile_image
                                          1

                                          2과목: 임의구분

                                          21. 논리 대수에서 이 성립되기 위한 조건은?

                                          1. B=0, C=0
                                          3. B=1, C=1
                                          (정답률: 65%)
                                            profile_image
                                            1

                                            22. T 플립-플롭을 사용하여 8분주 회로를 만들 때 최소 몇 개가 필요한가?

                                            1. 2개
                                            2. 3개
                                            3. 4개
                                            4. 5개
                                            (정답률: 78%)
                                              profile_image
                                              1

                                              23. 합성 동기 신호에서 수평 동기 신호를 분리하는데 사용하는 회로는?

                                              1. 미분 회로
                                              2. 적분 회로
                                              3. 디앰퍼시스 회로
                                              4. 프리앰퍼시스 회로
                                              (정답률: 85%)
                                                profile_image
                                                1

                                                24. 라스터(raster)는 나오지만 소리와 화면이 나오지 않는다. 그 이유에 적합한 것은?

                                                1. 고압 전원 회로의 이상
                                                2. 수평 출력부의 전압 이상
                                                3. 음성 중간 주파 트랜스의 불량
                                                4. 영상 중간 주파 증폭 회로의 고장
                                                (정답률: 80%)
                                                  profile_image
                                                  1

                                                  25. 컬러 TV의 조정에서 대역 증폭회로의 조정에 사용하지 않는 계측기는?

                                                  1. 오실로스코프
                                                  2. 스위프 마커 제너레이터
                                                  3. 딥 미터
                                                  4. 마커 제너레이터
                                                  (정답률: 73%)
                                                    profile_image
                                                    1

                                                    26. 다음 TV 회로 중에서 영상 중간주파 회로의 대역폭이 규정보다 좁을 경우 화면에 나타나는 증상은?

                                                    1. smear
                                                    2. ringing
                                                    3. ghost
                                                    4. hunting
                                                    (정답률: 69%)
                                                      profile_image
                                                      1

                                                      27. color TV의 조정 작업이 아닌 것은?

                                                      1. white balance 조정
                                                      2. wow flutter 조정
                                                      3. purity 조정
                                                      4. convergence 조정
                                                      (정답률: 83%)
                                                        profile_image
                                                        1

                                                        28. 다음은 흑백 TV CRT 회로의 일부이다. 이 회로에서 C와 R의 작용으로 적당한 것은?

                                                        1. 휘도 조정회로
                                                        2. 포커스 회로
                                                        3. 귀선 소거회로
                                                        4. 스포트 킬러회로
                                                        (정답률: 67%)
                                                          profile_image
                                                          1

                                                          29. Audio system block diagram에서 (A)항의 기능으로 옳은 것은?

                                                          1. EQ Amp
                                                          2. Tone control Amp
                                                          3. Speaker protector
                                                          4. Power Supply
                                                          (정답률: 73%)
                                                            profile_image
                                                            1

                                                            30. 고주파 유도가열 장치로서 가열되는 경우는?

                                                            1. 강철의 표면처리
                                                            2. 금속의 용접
                                                            3. 목재의 건조
                                                            4. 비닐시트 접착
                                                            (정답률: 67%)
                                                              profile_image
                                                              1

                                                              31. OP 앰프를 사용한 회로의 해석에서 기본이 되는 가상 접지 이론이란?

                                                              1. 두 입력단자의 전압이 같고, 두 입력단자에 흐르는 전류가 같다.
                                                              2. 두 입력단자의 전압이 모두 0[V]이고, 두 입력단자에 흐르는 전류가 0[A]이다.
                                                              3. 두 입력단자의 전압이 같고, 두 입력단자의 신호전류가 0[A]이다.
                                                              4. 두 입력단자의 전압이 모두 0[V]이고, 두 입력단자에 흐르는 신호전류는 같다.
                                                              (정답률: 49%)
                                                                profile_image
                                                                1

                                                                32. 트랜지스터 증폭기에서 직렬전압귀환을 걸었을 때는 귀환을 걸지 않을 때에 비해 입력 임피던스 출력 임피던스가 변한다. 다음 중 옳게 설명한 것은?

                                                                1. 입력 임피던스와 출력 임피던스 모두 증가한다.
                                                                2. 입력 임피던스는 증가하고, 출력 임피던스는 감소한다.
                                                                3. 입력 임피던스는 감소하고, 출력 임피던스는 증가한다.
                                                                4. 입력 임피던스와 출력 임피던스 모두 감소한다.
                                                                (정답률: 69%)
                                                                  profile_image
                                                                  1

                                                                  33. 마이크로컴퓨터에서 인터럽트를 이용하여 데이터의 입ㆍ출력을 행할 경우 데이터 하나하나에 대해 CPU가 제어하기 때문에 고속처리를 할 때는 비효율적이다. 이 문제를 해결하기 위해 CPU를 통하지 않고 입ㆍ출력장치와 메모리 사이에서 데이터를 주고받는 방식을 무엇이라고 하는가?

                                                                  1. CTC
                                                                  2. PIPO
                                                                  3. DMA
                                                                  4. NMI
                                                                  (정답률: 92%)
                                                                    profile_image
                                                                    1

                                                                    34. 최근에 활용되고 있는 CDP(컴팩트 디스크 플레이어)에서는 아날로그 신호를 디지털 신호로 변환하기 위해 PCM방식을 적용하는데 아날로그 신호를 디지털 신호로 변환하는 PCM의 과정을 순서대로 나열한 것은?

                                                                    1. 저역필터→ 표본화→ 양자화→ 부호화
                                                                    2. 표본화→ 저역필터→ 부호화→ 양자화
                                                                    3. 표본화→ 부호화→ 양자화→ 저역필터
                                                                    4. 저역필터→ 양자화→ 표본화→ 부호화
                                                                    (정답률: 94%)
                                                                      profile_image
                                                                      1

                                                                      35. 그림의 회로에서 교류전압 110[V]를 인가하였을 때 전류 [I]는?

                                                                      1. 3+j11
                                                                      2. 3-j11
                                                                      3. 1.5+j5.5
                                                                      4. 16.5-j5.5
                                                                      (정답률: 79%)
                                                                        profile_image
                                                                        1

                                                                        36. 전기력선의 성질을 나타낸 것 중 옳지 않은 것은?

                                                                        1. 전기력선은 등전위면과 직교한다.
                                                                        2. 두 전기력선은 서로 교차하지 않는다.
                                                                        3. 전기력선은 부(-) 전하에서 나와 정(+) 전하로 들어간다.
                                                                        4. 한 점에서의 전기력선의 밀도는 그 점에서의 전계의 세기를 나타낸다.
                                                                        (정답률: 78%)
                                                                          profile_image
                                                                          1

                                                                          37. 그림의 회로에서 출력 Vo는? (단, R=R1=R2=R3)

                                                                          1. Vo = -(V1+V2)
                                                                          2. Vo = V1+V2
                                                                          3. Vo = V1-V2
                                                                          4. Vo = -(V1-V2)
                                                                          (정답률: 82%)
                                                                            profile_image
                                                                            1

                                                                            38. 다음의 이상적인 연산증폭기의 특징 중 옳지 않은 것은?

                                                                            1. 전압 이득은 무한대이다.
                                                                            2. 대역폭이 무한대이다.
                                                                            3. 출력 임피던스가 무한대이다.
                                                                            4. 오프셋(offset)은 0 이다.
                                                                            (정답률: 34%)
                                                                              profile_image
                                                                              1

                                                                              39. 다음 그림과 같은 회로에서 AB 단자에 V=Vm sinwt[V]를 공급했을 때, AC 양단의 전압은?

                                                                              1. 2Vm
                                                                              2. 3Vm
                                                                              3. 4Vm
                                                                              4. 5Vm
                                                                              (정답률: 72%)
                                                                                profile_image
                                                                                1

                                                                                40. 데이터를 전송하기 위한 동작순서로써 옳은 것은?

                                                                                1. ①-②-③-④-⑤
                                                                                2. ①-④-②-⑤-③
                                                                                3. ①-②-④-⑤-③
                                                                                4. ①-④-②-③-⑤
                                                                                (정답률: 58%)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 임의구분

                                                                                  41. 저항 30[Ω]과 유도리액턴스 40[Ω]을 병렬로 접속하고, 120[V]의 교류 전압을 가할 때 전전류는 몇 [A]인가?

                                                                                  1. 3
                                                                                  2. 4
                                                                                  3. 5
                                                                                  4. 7
                                                                                  (정답률: 69%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 슈퍼헤테로다인 수신기에 고주파 증폭 회로를 부가하면?

                                                                                    1. 감도가 나빠진다.
                                                                                    2. 선택도가 좋아진다.
                                                                                    3. 영상신호 방해가 증가한다.
                                                                                    4. 신호대 잡음비가 낮아진다.
                                                                                    (정답률: 86%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 국부 발진주파수가 1000[kHz]일 때, 950[kHz]의 고주파를 수신하여 헤테로다인 검파하면 출력 주파수는 몇 [kHz]인가?

                                                                                      1. 25
                                                                                      2. 50
                                                                                      3. 75
                                                                                      4. 100
                                                                                      (정답률: 84%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 컴퓨터와 계측기 사이의 데이터 전송용 표준 인터페이스 규약은?

                                                                                        1. RS-422
                                                                                        2. RS-232C
                                                                                        3. IEEE-488
                                                                                        4. CENTRONICS
                                                                                        (정답률: 89%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 제어계의 전달함수가일 때 특성근은?

                                                                                          1. -1, -2
                                                                                          2. -3, -4
                                                                                          3. 1, 2
                                                                                          4. 3, 4
                                                                                          (정답률: 64%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 자동 제어계의 주파수 영역 내에서의 성능을 설명해 주는 정수가 아닌 것은?

                                                                                            1. 공진 주파수(resonance frequency)
                                                                                            2. 분리 도(cutoff rate)
                                                                                            3. 대역 폭(band width)
                                                                                            4. 계단 응답(step response)
                                                                                            (정답률: 80%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 물체의 위치나 각도 등을 제어하는데 사용하는 제어 방식은?

                                                                                              1. PID 제어
                                                                                              2. 시퀸스(sequence) 제어
                                                                                              3. 프로세스(process) 제어
                                                                                              4. 서보(servo) 제어
                                                                                              (정답률: 74%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 초음파의 응집 작용을 이용한 것이 아닌 것은?

                                                                                                1. 초음파 집진기
                                                                                                2. 기름이나 타르의 탈수
                                                                                                3. 공장에서 나온 폐수의 처리
                                                                                                4. 화장품 제조
                                                                                                (정답률: 78%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 고주파 전계를 도체에 가하여 도체 내에서 발생한 와류손을 이용하여 도체를 발열시키는 것은?

                                                                                                  1. 유전가열
                                                                                                  2. 유도가열
                                                                                                  3. 초음파가공
                                                                                                  4. 전자빔 가열
                                                                                                  (정답률: 84%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 증폭기의 톤 제어용으로 사용하는 가변 저항기의 형은?

                                                                                                    1. A형
                                                                                                    2. B형
                                                                                                    3. C형
                                                                                                    4. D형
                                                                                                    (정답률: 62%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 조셉슨 소자는 트랜지스터보다 소비전력이 적고 동작속도도 빠르며 집적도가 높아 차세대 반도 소자로서 사용되고 있다. 조셉슨 소자에 사용되고 있는 재료는?

                                                                                                      1. 레이저 재료
                                                                                                      2. 초전도 재료
                                                                                                      3. 루미네선스 재료
                                                                                                      4. 방사선 재료
                                                                                                      (정답률: 63%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 바랙터 다이오드의 설명으로 옳은 것은?

                                                                                                        1. 가변저항 역할을 한다.
                                                                                                        2. 가변용량 역할을 한다.
                                                                                                        3. 가변 인덕턴스 역할을 한다.
                                                                                                        4. 가변 콘덕턴스 역할을 한다.
                                                                                                        (정답률: 84%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 녹음기에서 테이프를 일정한 속도로 움직이게 하는 것은?

                                                                                                          1. 캡스턴과 핀치롤러
                                                                                                          2. 핀치롤러와 텐션암
                                                                                                          3. 캡스턴과 테이프가이드
                                                                                                          4. 테이프가이드와 테이프패드
                                                                                                          (정답률: 89%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. de morgan 정리에 해당하는 것은?

                                                                                                            (정답률: 67%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 그림의 OC 곡선을 보고 가장 올바른 내용을 나타낸 것은?

                                                                                                              1. α : 소비자 위험
                                                                                                              2. L(P) : 로트의 합격확률
                                                                                                              3. β : 생산자 위험
                                                                                                              4. 불량율 : 0.03
                                                                                                              (정답률: 88%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 품질관리 활동의 초기단계에서 가장 큰 비율로 들어가는 코스트는?

                                                                                                                1. 평가코스트
                                                                                                                2. 실패코스트
                                                                                                                3. 예방코스트
                                                                                                                4. 검사코스트
                                                                                                                (정답률: 85%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. PERT/CPM에서 Network 작도시 →은 무엇을 나타내는가?

                                                                                                                  1. 단계(event)
                                                                                                                  2. 명목상의 활동(dummy activity)
                                                                                                                  3. 병행활동(paralleled activity)
                                                                                                                  4. 최초단계(initial event)
                                                                                                                  (정답률: 67%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 신제품에 가장 적합한 수요예측 방법은?

                                                                                                                    1. 시계열분석
                                                                                                                    2. 의견분석
                                                                                                                    3. 최소자승법
                                                                                                                    4. 지수평활법
                                                                                                                    (정답률: 78%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 관리도에 대한 설명 내용으로 가장 관계가 먼 것은?

                                                                                                                      1. 관리도는 공정의 관리만이 아니라 공정의 해석에도 이용된다.
                                                                                                                      2. 관리도는 과거의 데이터의 해석에도 이용된다.
                                                                                                                      3. 관리도는 표준화가 불가능한 공정에는 사용할 수 없다.
                                                                                                                      4. 계량치인 경우에는 x-R 관리도가 일반적으로 이용된다.
                                                                                                                      (정답률: 86%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 다음은 워크 샘플링에 대한 설명이다. 틀린 것은?

                                                                                                                        1. 관측대상의 작업을 모집단으로 하고 임의의 시점에서 작업내용을 샘플로 한다.
                                                                                                                        2. 업무나 활동의 비율을 알 수 있다.
                                                                                                                        3. 기초이론은 확률이다.
                                                                                                                        4. 한 사람의 관측자가 1인 또는 1대의 기계만을 측정한다.
                                                                                                                        (정답률: 82%)
                                                                                                                          profile_image
                                                                                                                          1
