전자기기기능사 (2006-07-16 기출문제)
목록

1과목: 전기전자공학

1. 임피던스 정합이 필요한 주된 이유는?

  1. 전압이득을 적게 하기 위하여
  2. 고주파 특성을 개선하기 위하여
  3. S/N을 개선시키기 위하여
  4. 회로의 손실을 적게 하기 위하여
(정답률: 43%)
    profile_image
    1

    2. 슈미트 트리거 회로의 출력 파형은?

    1. 톱니파
    2. 방형파
    3. 정현파
    4. 삼각파
    (정답률: 34%)
      profile_image
      1

      3. 10cm 떨어진 동일한 두 점전하 사이에 작용하는 힘이 5N 이었다. 이 전하량을 변하지 않게 하고 거리를 5cm 로 하면 작용하는 힘은 몇 N 인가?

      1. 2.5
      2. 5
      3. 10
      4. 20
      (정답률: 28%)
        profile_image
        1

        4. 실효전압 E[V]를 다이오드로 반파정류하였을 때 다이오드의 역내전압은 몇 V 인가?

        1. √2•E
        2. 2•E
        3. E/√2
        4. E/2
        (정답률: 55%)
          profile_image
          1

          5. 회로에서 베이스 전류 IB 는 몇 μA 인가? (단, VCC = 6V, VBE = 0.6V, RC = 2kΩ, RB = 100kΩ 이다.)

          1. 27
          2. 36
          3. 54
          4. 60
          (정답률: 43%)
            profile_image
            1

            6. 저항 20Ω 과 60Ω 의 병렬회로에서 60Ω 의 저항에 3A 의 전류가 흐른다면 전전류는 몇 A 인가?

            1. 0.75
            2. 2.25
            3. 12
            4. 15
            (정답률: 57%)
              profile_image
              1

              7. 다음 설명 중 틀린 것은?

              1. 도체에 빛을 비추면 그 표면에서 전자를 방출하게 되는데 이 현상을 광전효과라 한다.
              2. 전자와 기체분자를 저속으로 충돌시키면 (-)이온화되므로 X 선을 방출시킬 수 있다.
              3. 전자파는 전자와 자장으로 이루어지는 파동으로 전자나 이온과 같은 하전입자가 진동하여 발생한다.
              4. 전자가 가지는 에너지의 크기로는 전자볼트(eV)라는 단위를 쓴다.
              (정답률: 50%)
                profile_image
                1

                8. 플립플롭(flip-flop)회로에 해당되는 것은?

                1. 비안정 멀티바이브레이터
                2. 단안정 멀티바이브레이터
                3. 쌍안정 멀티바이브레이터
                4. 블록킹 발진기
                (정답률: 87%)
                  profile_image
                  1

                  9. 그림은 UJT를 사용한 펄스발생회로의 한 예이다. UJT에 전류가 흘러서 펄스를 발생할 때 콘덴서 CT의 동작은 어떤 상태인가?

                  1. 충전상태
                  2. 방전상태
                  3. 단락상태
                  4. 접지상태
                  (정답률: 37%)
                    profile_image
                    1

                    10. 수정발진기의 가장 큰 특징은?

                    1. 전압발진에 주로 사용된다.
                    2. 수정편을 기계적 진동의 모체로 하는 것이다.
                    3. 출력이 크다.
                    4. 주파수의 안정도가 크다.
                    (정답률: 75%)
                      profile_image
                      1

                      11. 증폭기로서 잡음지수가 어떤 값을 가질 때 가장 이상적인가?

                      1. 0
                      2. 1
                      3. 100
                      4. ∞
                      (정답률: 77%)
                        profile_image
                        1

                        12. 전덧셈기(full adder)에 대한 설명으로 옳은 것은?

                        1. 입력 2개, 출력 4개로 구성된다.
                        2. 입력 2개, 출력 3개로 구성된다.
                        3. 입력 3개, 출력 2개로 구성된다.
                        4. 입력 3개, 출력 3개로 구성된다.
                        (정답률: 47%)
                          profile_image
                          1

                          13. 공기 중에서 m[Wb]의 자극으로부터 나오는 자력선의 수는?

                          (정답률: 50%)
                            profile_image
                            1

                            14. 가정용 전등선의 전압이 실효값으로 100V 라고 할 때 이 교류의 최대값은 약 몇 V 인가?

                            1. 110
                            2. 121
                            3. 130
                            4. 141
                            (정답률: 69%)
                              profile_image
                              1

                              15. 비검파회로에 삽입된 대용량 콘덴서 Co 의 목적은?

                              1. 결합작용
                              2. 직류차단작용
                              3. 진폭제한작용
                              4. 측로(by pass)작용
                              (정답률: 62%)
                                profile_image
                                1

                                2과목: 전자계산기일반

                                16. 그림과 같은 콘덴서 여파기에 대한 설명 중 틀린 것은? (단, XC < RL 이고, XC 는 콘덴서의 리액턴스이다.)

                                1. 콘덴서 여파기에 처음 파형을 인가하는 경우 처음 반주기 동안은 RL 이 매우 크므로 여파기를 통해 전류가 흐른다.
                                2. 콘덴서 C 는 입력파의 피크 투 피크값(Vp-p)까지 충전되며, 이에 의한 출력파형은 나타나지 않는다.
                                3. 처음이 아닌 다음의 반주기 동안에는 콘덴서 C 는 부하저항 RL을 통하여 축적된 에너지를 방전한다.
                                4. 특별한 부하전류가 있을 때 콘덴서 C 값은 방전전 압의 비로서 결정되며 여파기의 콘덴서는 다음 파형이 인가될 때 까지 방전한다.
                                (정답률: 48%)
                                  profile_image
                                  1

                                  17. 컴퓨터가 직접 인식하여 실행할 수 있는 언어로 “0”과 “1”만을 사용하여 명령어와 데이터를 나타내는 언어는?

                                  1. 기계어
                                  2. 어셈블리 언어
                                  3. 컴파일 언어
                                  4. 인터프리터 언어
                                  (정답률: 86%)
                                    profile_image
                                    1

                                    18. 마이크로프로세서의 버스(BUS)는 크게 세 가지로 구분할 수 있다. 보기에서 옳은 것만 나열한 것은?

                                    1. A, B, C
                                    2. A, C, D
                                    3. A, C, E
                                    4. B, D, E
                                    (정답률: 76%)
                                      profile_image
                                      1

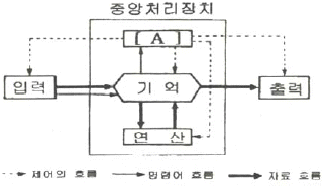

                                      19. 다음은 전자계산기의 기능도를 나타낸 것이다. [A]에 들어갈 내용으로 올바른 것은?

                                      1. 조회
                                      2. 제어
                                      3. 검색
                                      4. 정보
                                      (정답률: 78%)
                                        profile_image
                                        1

                                        20. 데이터를 스택에 일시 저장하거나 스택으로부터 데이터를 불러내는 명령은?

                                        1. store 명령
                                        2. load 명령
                                        3. push/pop 명령
                                        4. 입출력 명령
                                        (정답률: 74%)
                                          profile_image
                                          1

                                          21. 메모리 내용을 보존하기 위해 일정 기간마다 재충전이 필요한 기억소자는?

                                          1. 스태틱 RAM
                                          2. 다이나믹 RAM
                                          3. 마스크 ROM
                                          4. EPROM
                                          (정답률: 62%)
                                            profile_image
                                            1

                                            22. 산술과 논리 동작의 결과가 축적되는 레지스터는?

                                            1. 누산기
                                            2. 인덱스 레지스터
                                            3. 상태 레지스터
                                            4. 범용 레지스터
                                            (정답률: 69%)
                                              profile_image
                                              1

                                              23. 다음 보기 Diagram에서 A와 B의 값이 입력될 때 최종 결과 X는? (단, A=0101, B=1011)

                                              1. 1010
                                              2. 1110
                                              3. 1101
                                              4. 0101
                                              (정답률: 75%)
                                                profile_image
                                                1

                                                24. 다음 중 연산 장치의 속도가 가장 빠른 마이크로 프로세서는?

                                                1. 2비트 마이크로프로세서
                                                2. 4비트 마이크로프로세서
                                                3. 8비트 마이크로프로세서
                                                4. 16비트 마이크로프로세서
                                                (정답률: 76%)
                                                  profile_image
                                                  1

                                                  25. 베이직 언어로 작성된 프로그램을 기계어로 번역 하는 것은?

                                                  1. assembler
                                                  2. compiler
                                                  3. interpreter
                                                  4. translator
                                                  (정답률: 39%)
                                                    profile_image
                                                    1

                                                    26. 카드리더(card reader)에서 롤러의 회전에 의해 왼쪽으로 움직이고, 읽는 부분을 지나서 마지막에 쌓이게 되는 장소를 무엇이라 하는가?

                                                    1. 호퍼(hopper)
                                                    2. 스테커(stacker)
                                                    3. 캡스턴(capstan)
                                                    4. 코딩(coding)
                                                    (정답률: 51%)
                                                      profile_image
                                                      1

                                                      27. 다음 그림의 연산 결과를 올바르게 나타낸 것은?

                                                      1. 1000
                                                      2. 1010
                                                      3. 1110
                                                      4. 1001
                                                      (정답률: 80%)
                                                        profile_image
                                                        1

                                                        28. 종이에 그려져 있는 그림, 차트, 도형 등을 좌표가 그려져 있는 판 위에 대고 각각의 위치 정보를 컴퓨터 내부로 입력하는 장치는?

                                                        1. 바 코드 판독기(Bar Code Reader)
                                                        2. 조이 스틱(Joy Stick)
                                                        3. 디지타이저(Digitizer)
                                                        4. 터치 스크린(Touch Screen)
                                                        (정답률: 64%)
                                                          profile_image
                                                          1

                                                          29. 소인 발진기의 구성에 해당하지 않는 것은?

                                                          1. 고주파 발진기
                                                          2. 진폭 제한기
                                                          3. 출력 감쇠기
                                                          4. 음차 발진기
                                                          (정답률: 45%)
                                                            profile_image
                                                            1

                                                            30. 다음 중 고저항의 측정 방법에 사용되는 방법은?

                                                            1. 직접편위법
                                                            2. 전압강하법
                                                            3. 전위차계법
                                                            4. 캘빈 더블 브리지법
                                                            (정답률: 31%)
                                                              profile_image
                                                              1

                                                              3과목: 전자측정

                                                              31. 지기 계기의 제어장치 중 교류용 적산전력계에 대표적으로 사용되는 제어 방법은?

                                                              1. 스프링 제어
                                                              2. 중력 제어
                                                              3. 전기적 제어
                                                              4. 맴돌이 전류 제어
                                                              (정답률: 63%)
                                                                profile_image
                                                                1

                                                                32. Q 미터의 구성에서 측정 중에 주파수의 잡음이 생기지 않도록 다른 부분과 차폐시키는 부분은?

                                                                1. 고주파 발진부
                                                                2. 입력 감시부
                                                                3. 동조 회로부
                                                                4. Q 지시부
                                                                (정답률: 41%)
                                                                  profile_image
                                                                  1

                                                                  33. A-D 컨버터는 무슨 회로인가?

                                                                  1. 저항 측정회로
                                                                  2. 전력을 전압으로 변환하는 회로
                                                                  3. 전류의 양을 전압의 양으로 변환하는 회로
                                                                  4. 아날로그 양을 디지털 양으로 변환하는 회로
                                                                  (정답률: 87%)
                                                                    profile_image
                                                                    1

                                                                    34. 다음 중 계수형 주파수계로 측정한 결과 1[분]에 반복회수가 7200번 이었을 때, 주파수는 몇 [Hz]인가?

                                                                    1. 30
                                                                    2. 60
                                                                    3. 120
                                                                    4. 240
                                                                    (정답률: 82%)
                                                                      profile_image
                                                                      1

                                                                      35. 가동코일형 계기로 교류 전압을 측정하고자 한다. 어떤 장치가 필요한가?

                                                                      1. 정류기
                                                                      2. 발진기
                                                                      3. 증폭기
                                                                      4. 혼합기
                                                                      (정답률: 59%)
                                                                        profile_image
                                                                        1

                                                                        36. 정전용량이나 유전체 손실각의 측정에 사용되는 것은?

                                                                        1. 셰링 브리지(Schering Bridge)
                                                                        2. 맥스웰 브리지(Maxwell Bridge)
                                                                        3. 헤이 브리지(Hay Bridge)
                                                                        4. 휘트스톤 브리지(Wheatstone Bridge)
                                                                        (정답률: 70%)
                                                                          profile_image
                                                                          1

                                                                          37. 고정코일(coil) 속에 철편을 넣고, 고정코일(coil)에 측정 전류를 흘려 지침을 가동하는 계기는?

                                                                          1. 가동 코일형
                                                                          2. 정류형
                                                                          3. 가동 철편형
                                                                          4. 유도형
                                                                          (정답률: 44%)
                                                                            profile_image
                                                                            1

                                                                            38. 디지털 측정 시 고주파 신호를 변환할 때 A/D 변환기와 함께 사용하는 회로는?

                                                                            1. 스켈치 회로
                                                                            2. 파형 정형회로
                                                                            3. 클럭 발생회로
                                                                            4. 샘플 홀드 회로
                                                                            (정답률: 57%)
                                                                              profile_image
                                                                              1

                                                                              39. 계기 눈금의 부정확, 외부 자장 등에 의하여 생기는 오차는?

                                                                              1. 개인적 오차
                                                                              2. 계통적 오차
                                                                              3. 우연 오차
                                                                              4. 파형 오차
                                                                              (정답률: 66%)
                                                                                profile_image
                                                                                1

                                                                                40. 지시 계기의 기능상 3대 요소에 해당되지 않는 것은?

                                                                                1. 구동 장치
                                                                                2. 제어 장치
                                                                                3. 제동 장치
                                                                                4. 입력 장치
                                                                                (정답률: 80%)
                                                                                  profile_image
                                                                                  1

                                                                                  41. 태양 전지를 연속적으로 사용하기 위하여 필요한 장치는?

                                                                                  1. 변조장치
                                                                                  2. 정류장치
                                                                                  3. 축전장치
                                                                                  4. 검파장치
                                                                                  (정답률: 83%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 전자 냉동은 어떤 효과를 이용한 것인가?

                                                                                    1. 피어즈 효과
                                                                                    2. 펠티어 효과
                                                                                    3. 지이벡 효과
                                                                                    4. 쇼트키 효과
                                                                                    (정답률: 85%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 제어하려는 양을 목표에 일치시키기 위하여 편차가 있으면 그것을 검출하여 정정 동작을 자동으로 행하는 것을 의미하는 것은?

                                                                                      1. 제어 대상
                                                                                      2. 설정값
                                                                                      3. 제어량
                                                                                      4. 자동 제어
                                                                                      (정답률: 69%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 단파통신에서 다이버시티를 사용하는 주된 이유는?

                                                                                        1. 주파수 특성을 향상시키기 위하여
                                                                                        2. 페이딩을 방지하기 위하여
                                                                                        3. 이득을 높이기 위하여
                                                                                        4. 출력을 높이기 위하여
                                                                                        (정답률: 76%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 항법 보조장치의 ILS 란?

                                                                                          1. 계기 착륙 시스템
                                                                                          2. 회전 비이컨
                                                                                          3. 무지향성 무선표식
                                                                                          4. 호우머
                                                                                          (정답률: 75%)
                                                                                            profile_image
                                                                                            1

                                                                                            4과목: 전자기기 및 음향영상기기

                                                                                            46. 무선 수신기의 안테나 회로에 웨이브 트랩을 사용하는 목적으로 가장 적절한 것은?

                                                                                            1. 페이딩을 방지하기 위하여
                                                                                            2. 혼신을 방지하기 위하여
                                                                                            3. 델린저의 영향을 방지하기 위하여
                                                                                            4. 지향성을 갖게 하기 위하여
                                                                                            (정답률: 49%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. VTR용 Head의 자성재료로서 구비해야 할 사항을 열거한 것이다. 적당하지 않은 것은?

                                                                                              1. 기계적, 전자적으로 안정할 것
                                                                                              2. 보자력이 클 것
                                                                                              3. 마모성이 클 것
                                                                                              4. 잡음발생이 적을 것
                                                                                              (정답률: 75%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. VTR의 컬러 프로세스(color process)의 VHS 방식에서 사용하고 있는 색 신호 처리방식은 무엇인가?

                                                                                                1. PI(phase invert) 방식
                                                                                                2. PS(phase shift) 방식
                                                                                                3. DOS 방식
                                                                                                4. HPF2 방식
                                                                                                (정답률: 64%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 목표값이 시간에 따라 변화하고 출력이 이것을 추종할 때의 제어는?

                                                                                                  1. 정치 제어
                                                                                                  2. 추치 제어
                                                                                                  3. 과도 제어
                                                                                                  4. 프로세스 제어
                                                                                                  (정답률: 50%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 오디오 앰프(audio amp)에 부궤환을 걸어줄 때의 현상이 아닌 것은?

                                                                                                    1. 주파수 특성이 개선된다.
                                                                                                    2. 안정도가 향상된다.
                                                                                                    3. 찌그러짐이 감소된다.
                                                                                                    4. 증폭도가 증가한다.
                                                                                                    (정답률: 51%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 초음파 가공기에서 호온(horn)의 역할로 가장 적절한 것은?

                                                                                                      1. 공구의 진폭을 크게 하기 위해
                                                                                                      2. 진동을 약하게 하기 위해
                                                                                                      3. 공구와 결합을 용이하게 하기 위해
                                                                                                      4. 발진기와 임피던스 매칭을 하기 위해
                                                                                                      (정답률: 50%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 조절계에서 P동작이라고 하는 것은?

                                                                                                        1. 온/오프 동작
                                                                                                        2. 비례 동작
                                                                                                        3. 적분 동작
                                                                                                        4. 미분 동작
                                                                                                        (정답률: 56%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 귀의 청력을 검사하기 위하여 가청 주파수 영역의 여러 가지 레벨의 순음을 전기적으로 발생하는 음향 발생장치는?

                                                                                                          1. 심전계
                                                                                                          2. 뇌파계
                                                                                                          3. 근전계
                                                                                                          4. 오디오미터
                                                                                                          (정답률: 81%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 초음파를 이용하여 강물의 깊이를 측정하려고 한다. 반사파가 도달하기까지 0.5초 걸렸을 때 강물의 깊 이는 몇 [m] 인가? (단, 강물에서 초음파의 속도는 1400[m/sec] 이다.)

                                                                                                            1. 70[m]
                                                                                                            2. 230[m]
                                                                                                            3. 350[m]
                                                                                                            4. 700[m]
                                                                                                            (정답률: 69%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 방송국으로부터 직접파와 반사파가 수상될 때 수상되는 시간차이로 인하여 다중상이 생기는 현상을 무엇이라 하는가?

                                                                                                              1. 고스트(ghost)
                                                                                                              2. 글로스(gloss)
                                                                                                              3. 그라데이션(gradation)
                                                                                                              4. 콘트라스트(contrast)
                                                                                                              (정답률: 75%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 수신기의 특성 중 송신된 전파를 수신할 때, 수신기가 본래의 정보 신호를 어느 정도 정확하게 재생시키느냐의 능력을 나타내는 것으로, 주파수 특성, 일그러짐, 잡음 등에 의하여 결정되는 것은?

                                                                                                                1. 충실도
                                                                                                                2. 안정도
                                                                                                                3. 선택도
                                                                                                                4. 감도
                                                                                                                (정답률: 63%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 녹음기에서 테이프의 정상 이송 구동기구가 아닌 것은?

                                                                                                                  1. 테이프 리프터(tape-lifter)
                                                                                                                  2. 캡스턴(capstan)
                                                                                                                  3. 핀치 로울러(pinch-roller)
                                                                                                                  4. 플라이 휠(fly-wheel)
                                                                                                                  (정답률: 28%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 제어량의 변화를 일으킬 수 있는 신호 중에서 기준 입력신호 이외의 것을 무엇이라 하는가?

                                                                                                                    1. 제어동작 신호
                                                                                                                    2. 외란
                                                                                                                    3. 주되먹임 신호
                                                                                                                    4. 제어 편차
                                                                                                                    (정답률: 75%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 녹음기에 녹음 바이어스 회로를 사용하는 주된 이유는?

                                                                                                                      1. 증폭을 높이기 위하여
                                                                                                                      2. 대역폭을 넓히기 위하여
                                                                                                                      3. 신호를 없애기 위하여
                                                                                                                      4. 일그러짐을 없애기 위하여
                                                                                                                      (정답률: 68%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 일상 생활에 많이 사용하는 초음파 가습기, 초음파 세척기는 초음파의 어떤 현상을 이용하여 만든 것인가?

                                                                                                                        1. 캐비테이션(cavitation)
                                                                                                                        2. 응집
                                                                                                                        3. 소나(SONAR)
                                                                                                                        4. 히스테리시스
                                                                                                                        (정답률: 70%)
                                                                                                                          profile_image
                                                                                                                          1
