전기철도산업기사 (2020-08-22 기출문제)
목록

1과목: 전기자기학

1. 강자성체가 아닌 것은?

  1. 철
  2. 구리
  3. 니켈
  4. 코발트
(정답률: 알수없음)
    profile_image
    1

    2. 패러데이관의 밀도와 전속밀도는 어떠한 관계인가?

    1. 동일하다.
    2. 패러데이관의 밀도가 항상 높다.
    3. 전속밀도가 항상 높다.
    4. 항상 틀리다.
    (정답률: 알수없음)
      profile_image
      1

      3. 2㎌, 3㎌, 4㎌의 커패시터를 직렬로 연결하고 양단에 가한 전압을 서서히 상승시킬 때의 현상으로 옳은 것은? (단, 유전체의 재질 및 두께는 같다고 한다.)

      1. 2㎌의 커패시터가 제일 먼저 파괴된다.
      2. 3㎌의 커패시터가 제일 먼저 파괴된다.
      3. 4㎌의 커패시터가 제일 먼저 파괴된다.
      4. 3개의 커패시터가 동시에 파괴된다.
      (정답률: 알수없음)
        profile_image
        1

        4. 자기회로에 대한 설명으로 틀린 것은? (단, S는 자기회로의 단면적이다.)

        1. 자기저항의 단위는 H(Henry)의 역수이다.
        2. 자기저항의 역수를 퍼미언스(perneance)라고 한다.
        3. “자기저항 = (자기회로의 단면을 통과하는 자속)/(자기회로의 총 기자력)” 이다.
        4. 자속밀도 B가 모든 단면에 걸쳐 균일하다면 자기회로의 자속은 BS이다.
        (정답률: 알수없음)
          profile_image
          1

          5. 대전 도체 표면의 전하밀도는 도체 표면의 모양에 따라 어떻게 되는가?

          1. 곡률이 작으면 작아진다.
          2. 곡률 반지름이 크면 커진다.
          3. 평면일 때 가장 크다.
          4. 곡률 반지름이 작으면 작다.
          (정답률: 알수없음)
            profile_image
            1

            6. 1Ah의 전기량은 몇 C 인가?

            1. 1/3600
            2. 1
            3. 60
            4. 3600
            (정답률: 알수없음)
              profile_image
              1

              7. 선간전압이 66000V인 2개의 평행 왕복도선에 10kA의 전류가 흐르고 있을 때 도선 1m마다 작용하는 힘의 크기는 몇 N/m인가? (단, 도선 간의 간격은 1m 이다.)

              1. 1
              2. 10
              3. 20
              4. 200
              (정답률: 알수없음)
                profile_image
                1

                8. 표의 ㉠, ㉡과 같은 단위로 옳게 나열한 것은?

                1. ㉠ H, ㉡ F
                2. ㉠ H/m, ㉡ F/m
                3. ㉠ F, ㉡ H
                4. ㉠ F/m, ㉡ H/m
                (정답률: 알수없음)
                  profile_image
                  1

                  9. 지름 2mm의 동선에 π(A)의 전류가 균일하게 흐를 때 전류밀도는 몇 A/m2인가?

                  1. 103
                  2. 104
                  3. 105
                  4. 106
                  (정답률: 알수없음)
                    profile_image
                    1

                    10. 비유전율이 2.8인 유전체에서의 전속밀도가 D = 3.0×10-7 C/m2 일 때 분극의 세기 P는 약 몇 C/m2 인가?

                    1. 1.93×10-7
                    2. 2.93×10-7
                    3. 3.50×10-7
                    4. 4.07×10-7
                    (정답률: 알수없음)
                      profile_image
                      1

                      11. 반지름이 a(m)인 도첵에 전하 Q(C)을 주었을 때, 구 중심에서 r(m) 떨어진 구 외부(r＞a)의 한 점에서의 전속밀도 D(C/m2)는?

                      (정답률: 알수없음)
                        profile_image
                        1

                        12. 자기 인덕턴스의 성질을 설명한 것으로 옳은 것은?

                        1. 경우에 따라 정(+) 또는 부(-)의 값을 갖는다.
                        2. 항상 정(+)의 값을 갖는다.
                        3. 항상 부(-)의 값을 갖는다.
                        4. 항상 0 이다.
                        (정답률: 알수없음)
                          profile_image
                          1

                          13. 진공 중에 판간 거리가 d(m)인 무한 평판 도체 간의 전위차(V)는? (단, 각 평판 도체에는 면전하일도 +σ(C/m2), -σ(C/m2)가 각각 분포되어 있다.)

                          1. σd
                          (정답률: 알수없음)
                            profile_image
                            1

                            14. 무한 평면 도체로부터 d(m)인 곳에 점전하 Q(C)가 있을 때 도체 표면상에 최대로 유도되는 전하밀도는 몇 C/m2 인가?

                            (정답률: 알수없음)
                              profile_image
                              1

                              15. 맥스웰(Maxwell) 전자방정식의 물리적 의미 중 틀린 것은?

                              1. 자계의 시간적 변화에 따라 전계의 회전이 발생한다.
                              2. 전도전류와 변위전류는 자계를 발생시킨다.
                              3. 고립된 자극이 존재한다.
                              4. 전하에서 전속선이 발산한다.
                              (정답률: 알수없음)
                                profile_image
                                1

                                16. 2Wb/m2인 평등 자계 속에 길이가 30cm인 도선이 자계와 직각 방향으로 놓여있다. 이 도선이 자계와 30°의 방향으로 30m/s의 속도로 이동할 때, 도체 양단에 유기되는 기전력(V)의 크기는?

                                1. 3
                                2. 9
                                3. 30
                                4. 90
                                (정답률: 알수없음)
                                  profile_image
                                  1

                                  17. 무손실 유전체에서 평면 전자파의 전계 E와 자계 H 사이 관계식으로 옳은 것은?

                                  (정답률: 알수없음)
                                    profile_image
                                    1

                                    18. 공기 중에 있는 무한 직선 도체에 전류 I(A)가 흐르고 있을 때 도체에서 r(m) 떨어진 점에서의 자속밀도는 몇 Wb/m2인가?

                                    (정답률: 알수없음)
                                      profile_image
                                      1

                                      19. 어떤 자성체 내에서의 자계의 세기가 800 AT/m이고 자속밀도가 0.⑤ Wb/m2일 때 이 자성체의 투자율은 몇 H/m인가?

                                      1. 3.25 × 10-5
                                      2. 4.25 × 10-5
                                      3. 5.25 × 10-5
                                      4. 6.25 × 10-5
                                      (정답률: 알수없음)
                                        profile_image
                                        1

                                        20. 전계의 세기가 5×102(V/m)인 전계 중에 8×10-8(C)의 전하가 놓일 때 전하가 받는 힘은 몇 N 인가?

                                        1. 4×10-2
                                        2. 4×10-3
                                        3. 4×10-4
                                        4. 4×10-5
                                        (정답률: 알수없음)
                                          profile_image
                                          1

                                          2과목: 전력공학

                                          21. ( ) 안에 들어갈 알맞은 내용은?

                                          1. ㉠ 손실율, ㉡ 발열량, ㉢ 물, ㉣ 차
                                          2. ㉠ 열효율, ㉡ 전력량, ㉢ 연료, ㉣ 비
                                          3. ㉠ 발전량, ㉡ 증기량, ㉢ 연료, ㉣ 결과
                                          4. ㉠ 연료소비율, ㉡ 증기량, ㉢ 물, ㉣ 차
                                          (정답률: 알수없음)
                                            profile_image
                                            1

                                            22. 변류기를 개방할 때 2차측을 단락하는 이유는?

                                            1. 1차측 과전류 보호
                                            2. 1차측 과전압 방지
                                            3. 2차측 과전류 보호
                                            4. 2차측 절연보호
                                            (정답률: 알수없음)
                                              profile_image
                                              1

                                              23. 역률 0.8(지상), 480kW 부하가 있다. 전력용 콘덴서를 설치하여 역률을 개선하고자 할 때 콘덴서 220kVA를 설치하면 역률은 몇 %로 개선되는가?

                                              1. 82
                                              2. 85
                                              3. 90
                                              4. 96
                                              (정답률: 알수없음)
                                                profile_image
                                                1

                                                24. 어떤 발전소의 유효 낙차가 100m 이고, 사용수량이 10m3/s 일 경우 이 발전소의 이론적인 출력(kW)은?

                                                1. 4900
                                                2. 9800
                                                3. 10000
                                                4. 14700
                                                (정답률: 알수없음)
                                                  profile_image
                                                  1

                                                  25. 3상 1회선의 송전선로에 3상 전압을 가해 충전할 때 1선에 흐르는 충전전류는 30A, 또 3선을 일괄하여 이것과 대지사이에 상전압을 가하여 충전시켰을 때 전 충전전류는 60A가 되었다. 이 선로의 대지정전용량과 선간정전용량의 비는? (단, 대지정전용량 = Cs, 선간정전용량 = Cm 이다.)

                                                  (정답률: 알수없음)
                                                    profile_image
                                                    1

                                                    26. 3상으로 표준전압 3kV, 용량 600kW, 역률 0.85로 수전하는 공장의 수전회로에 시설할 계기용 변류기의 변류비로 적당한 것은? (단, 변류기의 2차 전류는 5A이며, 여유율은 1.5배로 한다.)

                                                    1. 10
                                                    2. 20
                                                    3. 30
                                                    4. 40
                                                    (정답률: 알수없음)
                                                      profile_image
                                                      1

                                                      27. 수전단 전압이 송전단 전압보다 높아지는 현상과 관련된 것은?

                                                      1. 페란티 효과
                                                      2. 표피 효과
                                                      3. 근접 효과
                                                      4. 도플러 효과
                                                      (정답률: 알수없음)
                                                        profile_image
                                                        1

                                                        28. 피뢰기의 제한전압이란?

                                                        1. 사용주파전압에 대한 피뢰기의 충격방전 개시전압
                                                        2. 충격파 침입 시 피뢰기의 충격방전 개시전압
                                                        3. 피뢰기가 충격파 방전 종료 후 언제나 속류를 확실히 차단할 수 있는 상용주파 최대전압
                                                        4. 충격파 전류가 흐르고 있을 때의 피뢰기 단자전압
                                                        (정답률: 알수없음)
                                                          profile_image
                                                          1

                                                          29. 단성 교류회로가 3150/210 V의 승압기를 80kW, 역률 0.8인 부하에 접속하여 전압을 상승시키는 경우 약 몇 kVA의 승압기를 사용하여야 적당한가? (단, 전원전압은 2900V 이다.)

                                                          1. 3.6
                                                          2. 5.5
                                                          3. 6.8
                                                          4. 10
                                                          (정답률: 알수없음)
                                                            profile_image
                                                            1

                                                            30. 철탑의 접지저항이 커지면 가장 크게 우려되는 문제점은?

                                                            1. 정전 유도
                                                            2. 역섬락 발생
                                                            3. 코로나 증가
                                                            4. 차폐각 증가
                                                            (정답률: 알수없음)
                                                              profile_image
                                                              1

                                                              31. 송전선로의 중성점을 접지하는 목적으로 가장 알맞은 것은?

                                                              1. 전선량의 절약
                                                              2. 송전용량의 증가
                                                              3. 전압강하의 감소
                                                              4. 이상 전압의 경감 및 발생 방지
                                                              (정답률: 알수없음)
                                                                profile_image
                                                                1

                                                                32. 발전기의 정태 안정 극한전력이란?

                                                                1. 부하가 서서히 증가할 때의 극한전력
                                                                2. 부하가 갑자기 크게 변동할 때의 극한전력
                                                                3. 부하가 갑자기 사고가 났을 때의 극한전력
                                                                4. 부하가 변하지 않을 때의 극한전력
                                                                (정답률: 알수없음)
                                                                  profile_image
                                                                  1

                                                                  33. 수전용 변전설비의 1차측에 설치하는 차단기의 용량은 어느 것에 의하여 정하는가?

                                                                  1. 수전전력과 부하율
                                                                  2. 수전계약용량
                                                                  3. 공급측 전원의 단락용량
                                                                  4. 부하설비용량
                                                                  (정답률: 알수없음)
                                                                    profile_image
                                                                    1

                                                                    34. 송전선로에서 4단자정수 A, B, C, D 사이의 관계는?

                                                                    1. BC – AD = 1
                                                                    2. AC – BD = 1
                                                                    3. Ab – CD = 1
                                                                    4. AD – BC = 1
                                                                    (정답률: 알수없음)
                                                                      profile_image
                                                                      1

                                                                      35. 다음 중 전압강하의 정도를 나타내는 식이 아닌 것은? (단, ES는 송전단전압, ER은 수전단전압이다.)

                                                                      (정답률: 알수없음)
                                                                        profile_image
                                                                        1

                                                                        36. 다음 중 전력선에 의한 통신선의 전자유도장해의 주된 원인은?

                                                                        1. 전력선과 통신선사이의 상호 정전용량
                                                                        2. 전력선의 불충분한 연가
                                                                        3. 전력선의 1선 지락 사고 등에 의한 영상전류
                                                                        4. 통신선 전압보다 높은 전력선의 전압
                                                                        (정답률: 알수없음)
                                                                          profile_image
                                                                          1

                                                                          37. 화력발전소에서 탈기기를 사용하는 주 목적은?

                                                                          1. 급수 중에 함유된 산소 등의 분리 제거
                                                                          2. 보일러 관벽의 스케일 부착의 방지
                                                                          3. 급수 중에 포함된 염류의 제거
                                                                          4. 연소용 공기의 예열
                                                                          (정답률: 알수없음)
                                                                            profile_image
                                                                            1

                                                                            38. 조상설비가 있는 발전소 측 변전소에서 주변압기로 주로 사용되는 변압기는?

                                                                            1. 강압용 변압기
                                                                            2. 단권 변압기
                                                                            3. 3권선 변압기
                                                                            4. 단상 변압기
                                                                            (정답률: 알수없음)
                                                                              profile_image
                                                                              1

                                                                              39. 전력 사용의 변동 상태를 알아보기 위한 것으로 가장 적당한 것은?

                                                                              1. 수용률
                                                                              2. 부등률
                                                                              3. 부하율
                                                                              4. 역률
                                                                              (정답률: 알수없음)
                                                                                profile_image
                                                                                1

                                                                                40. 30000kW의 전력을 50km 떨어진 지점에 송전하려고 할 때 송전전압(kV)은 약 얼마인가? (단, still식에 의하여 산정한다.)

                                                                                1. 22
                                                                                2. 33
                                                                                3. 66
                                                                                4. 100
                                                                                (정답률: 알수없음)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 전기철도공학

                                                                                  41. 커패시터 시스템 전차 선로에서 조가선은 St 90mm2(0.697 kgf/m), 전차선은 Cu 110mm2(0.998 kgf/m)로 사용하고, 행거의 전차선 단위 길이 당 환산 중량을 0.1 kgf/m라 하면 역구내의 경우(경간 : 50m)에 필요한 가고 H(m)는 약 얼마인가? (단, 전차선의 표준장력은 1000kgf 이다.)

                                                                                  1. 0.56
                                                                                  2. 0.71
                                                                                  3. 0.87
                                                                                  4. 0.96
                                                                                  (정답률: 알수없음)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 가공전차선로의 이선장에 대책으로 틀린 것은?

                                                                                    1. 아크방전의 발생을 작게 한다.
                                                                                    2. 이선 자체를 작게 한다.
                                                                                    3. 아크방전이 발생해도 미치는 장애를 작게 한다.
                                                                                    4. 전차선의 높이를 높게 한다.
                                                                                    (정답률: 알수없음)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 직류변전설비의 급전구분소의 기능으로 틀린 것은?

                                                                                      1. 사고구간을 한정구분
                                                                                      2. 고장검출의 용이
                                                                                      3. 전차선로의 전압강하률 증가
                                                                                      4. 사고나 작업 시 정전구간의 단축
                                                                                      (정답률: 알수없음)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 다음 중 조가선에서 요구하는 성능으로 틀린 것은?

                                                                                        1. 기계적 강도가 작을 것
                                                                                        2. 내식성이 클 것
                                                                                        3. 내마모성이 클 것
                                                                                        4. 도전성이 좋을 것
                                                                                        (정답률: 알수없음)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 커티너리 가선구간과 강체 가선구간의 접속구간을 무엇이라 하는가?

                                                                                          1. 인류구간
                                                                                          2. 이행구간
                                                                                          3. 접속구간
                                                                                          4. 장력구간
                                                                                          (정답률: 알수없음)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 지하구간에서 곡선반경이 500m인 경우 직선구간 건축 한계보다 몇 mm를 추가로 확보하여야 하는가?

                                                                                            1. 80
                                                                                            2. 90
                                                                                            3. 100
                                                                                            4. 120
                                                                                            (정답률: 알수없음)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 직류 전철화 구간에서 레일과 대지간의 누설전류를 경감하기 위한 설비는?

                                                                                              1. 직류 전압조정장치
                                                                                              2. 급전 타이 포스트
                                                                                              3. 정류 포스트
                                                                                              4. 흡상 변압기
                                                                                              (정답률: 알수없음)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 전철용 교류발전소에서 재폐로 계전기를 나타내는 기구번호는 어느 것인가?

                                                                                                1. 51F
                                                                                                2. 44F
                                                                                                3. 99F
                                                                                                4. 79F
                                                                                                (정답률: 알수없음)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 직류 전차선로 구간에서 피뢰기는 급전선 긍장으로 약 몇 m 마다 설치하는가?

                                                                                                  1. 500
                                                                                                  2. 750
                                                                                                  3. 1000
                                                                                                  4. 1500
                                                                                                  (정답률: 알수없음)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 교류 급전 방식의 특징으로 틀린 것은?

                                                                                                    1. 대용량 장거리 수송에 유리하다.
                                                                                                    2. 에너지 이용률이 높다.
                                                                                                    3. 전식의 우려가 없다.
                                                                                                    4. 통신 유도장해 대책이 필요 없다.
                                                                                                    (정답률: 알수없음)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 전차선로 구성이 전차선과 레일만으로 된 것과 레일과 병렬로 별도의 귀선을 설치한 2가지의 방식이 있는 전기철도 교류 급전방식은?

                                                                                                      1. 제3궤조식
                                                                                                      2. 흡상변압기방식
                                                                                                      3. 직접급전방식
                                                                                                      4. 단권변압기방식
                                                                                                      (정답률: 알수없음)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 교류 전기철도 구간에서 절연구분장치가 설치되어 있지 않는 곳은?

                                                                                                        1. SS(변전소) 앞
                                                                                                        2. SP(급전구분소) 앞
                                                                                                        3. SSP(보조급전구분소) 앞
                                                                                                        4. 직류와 교류가 바뀌는 곳
                                                                                                        (정답률: 알수없음)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 전기철도에서 변전설비를 구성할 때 고려해야 할 사항으로서 가장 거리가 먼 것은?

                                                                                                          1. 선로의 수송량
                                                                                                          2. 연변의 상황에 따른 경제성
                                                                                                          3. 전원사정
                                                                                                          4. 역간거리
                                                                                                          (정답률: 알수없음)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 교류전차선로에서 부급전선의 표준지지방법은?

                                                                                                            1. 수직조가방식
                                                                                                            2. 수평조가방식
                                                                                                            3. 직렬조가방식
                                                                                                            4. 병렬조가방식
                                                                                                            (정답률: 알수없음)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 열차 견인력 30000kg, 속도 70km/h로 운전할 때 주 전동기의 출력(kW)은 얼마인가?

                                                                                                              1. 2172
                                                                                                              2. 3644
                                                                                                              3. 5722
                                                                                                              4. 6100
                                                                                                              (정답률: 알수없음)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 전기차 형태에 의한 분류에서 경량전철이 아닌 것은?

                                                                                                                1. 모노레일 경량전철
                                                                                                                2. 고무차륜 경량전철
                                                                                                                3. 선형유도전동기 경량전철
                                                                                                                4. 강색 경량전철
                                                                                                                (정답률: 알수없음)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 전기철도 교류접전 단권변압기방식의 지하구간 및 공용 접지방식 구간에서 섬락보호를 위해 철재·지지물을 연접하여 귀선레일에 접속하는 전선은?

                                                                                                                  1. 보호선
                                                                                                                  2. 비절연 보호선
                                                                                                                  3. 지락도선
                                                                                                                  4. 조가선
                                                                                                                  (정답률: 알수없음)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 교류전기철도 급전방식에서 직접급전방식에 대한 설명으로 옳은 것은?

                                                                                                                    1. 회로구성이 복잡하다.
                                                                                                                    2. 통신유도장해가 적다.
                                                                                                                    3. 누설전류가 적다.
                                                                                                                    4. 레일전위가 다른 방식에 비하여 크다.
                                                                                                                    (정답률: 알수없음)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 다음 중 전기철도의 구성 설비에 해당되지 않는 것은?

                                                                                                                      1. 급전설비
                                                                                                                      2. 신호설비
                                                                                                                      3. 부하설비
                                                                                                                      4. 전철변전설비
                                                                                                                      (정답률: 알수없음)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 전차선로의 경간 설정 시 곡선반경 500m 초과 ~ 700m 이하 구간의 전주표준경간(m)은?

                                                                                                                        1. 60
                                                                                                                        2. 50
                                                                                                                        3. 40
                                                                                                                        4. 30
                                                                                                                        (정답률: 알수없음)
                                                                                                                          profile_image
                                                                                                                          1

                                                                                                                          4과목: 전기철도구조물공학

                                                                                                                          61. 우물통형 기초에서 기초 하부의 유효지지력 σ1(kgf/m2)을 구하는 계산식은? (단, W : 하부에 가해지는 전체 수직 하중(kgf), A : 기초의 하부면적(m2), g : 지내력(kgf/m2), F : 안전율이다.)

                                                                                                                          (정답률: 알수없음)
                                                                                                                            profile_image
                                                                                                                            1

                                                                                                                            62. 전기철도에서 사용하는 용어에 관한 설명으로 틀린 것은?

                                                                                                                            1. 부급전선, 보호선, 비절연보호선, 가공공동지선, 섬락보호지선은 전선에 포함하지 않는다.
                                                                                                                            2. 전차선이란 전기차량의 집전장치에 접촉 동작하여 이에 전기를 공급하는 가공전선을 말한다.
                                                                                                                            3. 합성 전차선이랑 조가선(강체 포함), 전차선, 행거, 드롭퍼 등으로 구성한 가공전선을 말한다.
                                                                                                                            4. 가공전차선로는 가공전차선 및 이를 지지하는 설비를 총괄한 것을 말한다.
                                                                                                                            (정답률: 알수없음)
                                                                                                                              profile_image
                                                                                                                              1

                                                                                                                              63. 궁형 지선에 대한 설명으로 틀린 것은?

                                                                                                                              1. 전철주 바로 옆에 근가를 시설하는 지선
                                                                                                                              2. 지선과 전주와의 표준 취부각도가 적용되지 않는 지선
                                                                                                                              3. 수평지선이라고 부르는 것으로 일반적이고 기본적인 지선
                                                                                                                              4. 전철주의 구부러짐을 보완해주는 특별한 경우에 사용되는 지선
                                                                                                                              (정답률: 알수없음)
                                                                                                                                profile_image
                                                                                                                                1

                                                                                                                                64. 힘을 표시하는 3요소가 아닌 것은?

                                                                                                                                1. 모멘트
                                                                                                                                2. 크기
                                                                                                                                3. 방향
                                                                                                                                4. 작용점
                                                                                                                                (정답률: 알수없음)
                                                                                                                                  profile_image
                                                                                                                                  1

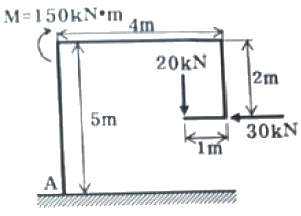

                                                                                                                                  65. 그림과 같은 라멘의 A점에서의 휨모멘트(kN·m)는?

                                                                                                                                  1. 120
                                                                                                                                  2. 150
                                                                                                                                  3. 180
                                                                                                                                  4. 200
                                                                                                                                  (정답률: 알수없음)
                                                                                                                                    profile_image
                                                                                                                                    1

                                                                                                                                    66. 각종 빔(Beam)에 대한 장, 단점을 설명한 것으로 틀린 것은?

                                                                                                                                    1. 가동 브래킷은 전차선을 일괄해서 장력 조정할 수 있어 가선특성이 좋은 장점이 있다.
                                                                                                                                    2. 스펜선 빔은 온도변화에 따른 스펜선 이도 조정이 필요한 단점이 있다.
                                                                                                                                    3. 고정빔은 횡화중에 약한 단점이 있다.
                                                                                                                                    4. 진동방지장치, 곡선당김장치를 가압빔에 취부하기 때문에 경점이 적은 장점이 있다.
                                                                                                                                    (정답률: 알수없음)
                                                                                                                                      profile_image
                                                                                                                                      1

                                                                                                                                      67. 프와송의 비는?

                                                                                                                                      1. 응력/변형률
                                                                                                                                      2. 변형률/응력
                                                                                                                                      3. 세로변형도/가로변형도
                                                                                                                                      4. 가로변형도/세로변형도
                                                                                                                                      (정답률: 알수없음)
                                                                                                                                        profile_image
                                                                                                                                        1

                                                                                                                                        68. 단면 1차 모멘트를 표시하는 단위는?

                                                                                                                                        1. m
                                                                                                                                        2. m2
                                                                                                                                        3. m3
                                                                                                                                        4. m4
                                                                                                                                        (정답률: 알수없음)
                                                                                                                                          profile_image
                                                                                                                                          1

                                                                                                                                          69. 가공 전차선로에 발생하는 전차선의 기울기 요소가 아닌 것은?

                                                                                                                                          1. 지지물의 변형에 의한 기울기
                                                                                                                                          2. 전력부하의 불평형에 의한 기울기
                                                                                                                                          3. 곡선로에 의한 기울기
                                                                                                                                          4. 풍압에 의한 기울기
                                                                                                                                          (정답률: 알수없음)
                                                                                                                                            profile_image
                                                                                                                                            1

                                                                                                                                            70. 폴리머(Polymer) 애자의 단점으로 옳은 것은?

                                                                                                                                            1. 내후성(Weather-ability)이 취약하다.
                                                                                                                                            2. 충격강도가 자기애자에 비하여 작다.
                                                                                                                                            3. 기계적 강도가 세라믹 애자에 비하여 작다.
                                                                                                                                            4. 세라믹 애자에 비하여 무게가 크므로 운반 및 설치가 불편하다.
                                                                                                                                            (정답률: 알수없음)
                                                                                                                                              profile_image
                                                                                                                                              1

                                                                                                                                              71. 2차원 구조물 중 직선재를 삼각형으로 구성하되 절점은 마찰이 없는 회전절점으로 연결하여 만든 구조로 각 부재는 압축력과 인장력을 받게 되는 구조물은?

                                                                                                                                              1. 라멘
                                                                                                                                              2. 샤프트
                                                                                                                                              3. 인장보
                                                                                                                                              4. 트러스
                                                                                                                                              (정답률: 알수없음)
                                                                                                                                                profile_image
                                                                                                                                                1

                                                                                                                                                72. 지름 60mm, 길이 2m인 봉강에 축방향을 18000kgf의 인장력이 작용하여 6mm가 늘어났다면 이때의 인장응력은 약 몇 kgf/cm2 인가?

                                                                                                                                                1. 956
                                                                                                                                                2. 1217
                                                                                                                                                3. 1427
                                                                                                                                                4. 637
                                                                                                                                                (정답률: 알수없음)
                                                                                                                                                  profile_image
                                                                                                                                                  1

                                                                                                                                                  73. 사용목적에 따라 1종과 2종으로 구별되며, 2종이 전차선로에 이용되고 있는 전철주의 종류는?

                                                                                                                                                  1. 목주
                                                                                                                                                  2. 철주
                                                                                                                                                  3. 콘크리트주
                                                                                                                                                  4. 조합철주
                                                                                                                                                  (정답률: 알수없음)
                                                                                                                                                    profile_image
                                                                                                                                                    1

                                                                                                                                                    74. 부재 축방향에 수직인 단면에 생기는 응력으로 틀린 것은?

                                                                                                                                                    1. 수직응력
                                                                                                                                                    2. 인장응력
                                                                                                                                                    3. 압축응력
                                                                                                                                                    4. 휨응력
                                                                                                                                                    (정답률: 알수없음)
                                                                                                                                                      profile_image
                                                                                                                                                      1

                                                                                                                                                      75. 다음 중 전달률을 이용하여 부정정 구조물을 풀이하는 방법은?

                                                                                                                                                      1. 공액보법
                                                                                                                                                      2. 모멘트 분배법
                                                                                                                                                      3. 단위하중법
                                                                                                                                                      4. 탄성하중법
                                                                                                                                                      (정답률: 알수없음)
                                                                                                                                                        profile_image
                                                                                                                                                        1

                                                                                                                                                        76. 다음 중 강도계산에 사용되는 수직하중의 종류가 아닌 것은?

                                                                                                                                                        1. 풍압하중
                                                                                                                                                        2. 피빙하중
                                                                                                                                                        3. 설하중
                                                                                                                                                        4. 자중
                                                                                                                                                        (정답률: 알수없음)
                                                                                                                                                          profile_image
                                                                                                                                                          1

                                                                                                                                                          77. 힌지지점에서의 반력 수는?

                                                                                                                                                          1. 1개
                                                                                                                                                          2. 2개
                                                                                                                                                          3. 3개
                                                                                                                                                          4. 4개
                                                                                                                                                          (정답률: 알수없음)
                                                                                                                                                            profile_image
                                                                                                                                                            1

                                                                                                                                                            78. 다음 중 3t과 4t이 한 점에서 60°로 작용할 때 힘의 합력은 약 몇 t 인가?

                                                                                                                                                            1. 4.06
                                                                                                                                                            2. 5.01
                                                                                                                                                            3. 6.08
                                                                                                                                                            4. 12
                                                                                                                                                            (정답률: 알수없음)
                                                                                                                                                              profile_image
                                                                                                                                                              1

                                                                                                                                                              79. 축방향으로 인장력이나 압축력을 받는 1차원 구조물은?

                                                                                                                                                              1. 쉘(shell)
                                                                                                                                                              2. 플레이트(plate)
                                                                                                                                                              3. 봉(rod)
                                                                                                                                                              4. 패널(panel)
                                                                                                                                                              (정답률: 알수없음)
                                                                                                                                                                profile_image
                                                                                                                                                                1

                                                                                                                                                                80. 주재에 산형강을 사용하고 사재에도 산형강 또는 평간을 사용하는 전철주는?

                                                                                                                                                                1. 강관주
                                                                                                                                                                2. 조합철주
                                                                                                                                                                3. H형강주
                                                                                                                                                                4. PC주
                                                                                                                                                                (정답률: 알수없음)
                                                                                                                                                                  profile_image
                                                                                                                                                                  1

                                                                                                                                                                  CBT 기출문제는 과거 기출문제를 온라인에서 풀어보는 무료사이트 입니다. 기출문제의 저작권은 출제기관에게 있으며, 관련 문의는 아래 주소로 메일바랍니다.

                                                                                                                                                                  문의: kj5359@gmail.com

                                                                                                                                                                  © 2025 CBT 기출문제. All rights reserved.
