전기기사 (2012-03-04 기출문제)
목록

1과목: 전기자기학

1. 표피 부근에 집중해서 전류가 흐르는 현상을 표피효과라 하는데, 표피효과에 대한 설명으로 잘못된 것은?

  1. 도체에 교류가 흐르면 표면에서부터 중심으로 들어갈수록 전류밀도가 작아진다.
  2. 표피효과는 고주파일수록 심하다.
  3. 표피효과는 도체의 전도도가 클수록 심하다.
  4. 표피효과는 도체의 투자율이 작을수록 심하다.
(정답률: 79%)
    profile_image
    1

    2. 30 V/m의 전계내의 80V 되는 점에서 1C의 전하를 전계 방향으로 80cm 이동한 경우, 그 점의 전위 [V]는?

    1. 9
    2. 24
    3. 30
    4. 56
    (정답률: 82%)
      profile_image
      1

      3. 그림과 같이 반지름 a[m]인 원형 단면을 가지고 중심 간격이 d[m]인 평행왕복도선의 단위 길이당 자기인덕턴스[H/m]는? (단, 도체는 공기중에 있고 d ≫ a로 한다.)

      (정답률: 65%)
        profile_image
        1

        4. 최대 전계 Em=6인 평면 전자파가 수중을 전파할때 자계의 최대치는 약 몇 [AT/m]인가? (단, 물의 비유전율 εs =80, 비투자율 μs =1 이다.)

        1. 0.071
        2. 0.142
        3. 0.284
        4. 0.426
        (정답률: 71%)
          profile_image
          1

          5. 변위 전류에 의하여 전자파가 발생되었을 때 전자파의 위상은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

          1. 변위전류보다 90° 늦다.
          2. 변위전류보다 90° 빠르다.
          3. 변위전류보다 30° 빠르다.
          4. 변위전류보다 30° 늦다.
          (정답률: 62%)
            profile_image
            1

            6. 비유전율 εr =6, 비투자율 μr =1, 도전율 σ=0인 유전체 내에서의 전자파의 전파속도는 약 몇 [m/s]인가?

            1. 1.22×108
            2. 1.22×107
            3. 1.22×106
            4. 1.22×105
            (정답률: 74%)
              profile_image
              1

              7. 강자성체의 세 가지 특성에 포함되지 않는 것은?

              1. 와전류 특성
              2. 히스테리시스 특성
              3. 고투자율 특성
              4. 포화 특성
              (정답률: 71%)
                profile_image
                1

                8. 평등 자계와 직각방향으로 일정한 속도로 발사된 전자의 원운동에 관한 설명 중 옳은 것은?

                1. 플레밍의 오른손 법칙에 의한 로렌쯔의 힘과 원심력의 평형 원운동이다.
                2. 원의 반지름은 전자의 발사속도와 전계의 세기의 곱에 반비례한다.
                3. 전자의 원운동 주기는 전자의 발사 속도와 관계되지 않는다.
                4. 전자의 원운동 주파수는 전자의 질량에 비례한다.
                (정답률: 59%)
                  profile_image
                  1

                  9. 매질이 완전 유전체인 경우의 전자 파동 방정식을 표시하는 것은?

                  (정답률: 48%)
                    profile_image
                    1

                    10. 내압 1000V 정전용량 1μF, 내압 750V 정전용량 2μF, 내압 500V 정전용량 5μF인 콘덴서 3개를 직렬로 접속하고 인가 전압을 서서히 높이면 최초로 파괴되는 콘덴서는?

                    1. 1μF
                    2. 2μF
                    3. 5μF
                    4. 동시에 파괴된다.
                    (정답률: 88%)
                      profile_image
                      1

                      11. 동일한 금속 도선의 두 점간에 온도차를 주고, 고온쪽에서 저온쪽으로 전류를 흘리면, 줄열 이외에 도선속에서 열이 발생하거나 흡수가 일어나는 현상을 지칭하는 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

                      1. 지벡 효과
                      2. 톰슨효과
                      3. 펠티에 효과
                      4. 볼타 효과
                      (정답률: 75%)
                        profile_image
                        1

                        12. 등자위면의 설명으로 잘못된 것은?

                        1. 등자위면은 자력선과 직교한다.
                        2. 자계 중에서 같은 자위의 점으로 이루어진 면이다.
                        3. 자계 중에 있는 물체의 표면은 항상 등자위면이다.
                        4. 서로 다른 등자위면은 교차하지 않는다.
                        (정답률: 68%)
                          profile_image
                          1

                          13. 미분 방정식의 형태로 나타낸 맥스웰의 전자계 기초 방정식에 해당되는 것은?

                          (정답률: 84%)
                            profile_image
                            1

                            14. 그림과 같은 회로에서 스위치를 최초 A에 연결하여 일정한 전류 I0[A]를 흘린 다음, 스위치를 급히 B로 전환할 때 저항 R[Ω]에는 1[s]간에 얼마만한 열량 [cal]이 발생 하는가?

                            (정답률: 59%)
                              profile_image
                              1

                              15. 비유전율 εs =2.2, 고유저항 ρ=1011[Ωㆍm]인 유전체를 넣은 콘덴서의 용량이 200[μF]이었다. 여기에 500[kV] 전압을 가하였을 때 누설전류는 약 몇 [A]인가?

                              1. 4.2
                              2. 5.1
                              3. 51.3
                              4. 61.0
                              (정답률: 58%)
                                profile_image
                                1

                                16. 자유공간 중에서 x=-2, y=4[m]를 통과하고 z축과 평행인 무한장 직선도체에 +z축 방향으로 직류전류 I[A]가 흐를때 점 (2,4,0)[m] 에서의 자계 H[A/m]는?

                                (정답률: 56%)
                                  profile_image
                                  1

                                  17. 환상 철심에 권수 1000회의 A코일과 권수 N회의 B 코일이 감겨져 있다. A코일의 자기 인덕턴스가 100[mH]이고, 두 코일 사이의 상호 인덕턴스가 20[mH], 결합 계수가 1일 때 B코일의 권수 N은?

                                  1. 100
                                  2. 200
                                  3. 300
                                  4. 400
                                  (정답률: 71%)
                                    profile_image
                                    1

                                    18. 반지름 a[m]의 원판형 전기 2중층의 중심축상 x[m]의 거리에 있는 점 P(+전하측)의 전위는? (단, 2중층의 세기는 M[C/m]이다.)

                                    (정답률: 57%)
                                      profile_image
                                      1

                                      19. 공극이 있는 환상 솔레노이드에 권수는 1000회, 철심의 길이 ℓ은 10cm, 공극의 길이 ℓg 는 2mm, 단면적은 3cm2, 철심의 비투자율은 800, 전류는 10A라 했을 때, 이 솔레노이드의 자속은 약 몇 [Wb]인가? (단, 누설자속은 없다고 한다.)

                                      1. 3×10-2
                                      2. 1.89×10-3
                                      3. 1.77×10-3
                                      4. 2.89×10-3
                                      (정답률: 41%)
                                        profile_image
                                        1

                                        20. 자유공간에서 점 P(5,-2,4)가 도체면상에 있으며, 이 점에서의 전계 E=6ax-2ay+3a[V/m] 이다. 점 P에서의 면전하 밀도 ρ[C/m2]은?

                                        1. -2ε0
                                        2. 3ε0
                                        3. 6ε0
                                        4. 7ε0
                                        (정답률: 68%)
                                          profile_image
                                          1

                                          2과목: 전력공학

                                          21. 화력발전소에서 증기 및 급수가 흐르는 순서는?

                                          1. 절탄기 → 보일러 → 과열기 → 터빈 → 복수기
                                          2. 보일러 → 절탄기 → 과열기 → 터빈 → 복수기
                                          3. 보일러 → 과열기 → 절탄기 → 터빈 → 복수기
                                          4. 절탄기 → 과열기 → 보일러 → 터빈 → 복수기
                                          (정답률: 68%)
                                            profile_image
                                            1

                                            22. 1선 1km당의 코로나 손실 P[km]를 나타내는 Peek식은? (단, δ : 상대 공기밀도, D : 선간거리 [cm], d : 전선의 지름[cm], f : 주파수 [hz], E : 전선에 걸리는 대지전압 [kV], E0 : 코로나 임계전압 [kV])

                                            (정답률: 43%)
                                              profile_image
                                              1

                                              23. 펌프의 양수량 Q[m3/sec], 유효 양정 Hu[m], 펌프의 효율 ηp, 전동기의 효율 ηm일 때, 양수 발전기의 출력[kW]은?

                                              (정답률: 74%)
                                                profile_image
                                                1

                                                24. 송전선로에 복도체를 사용하는 주된 이유는?

                                                1. 철탑의 하중을 평형 시키기 위하여
                                                2. 선로의 진동을 없애기 위하여
                                                3. 선로를 뇌격으로부터 보호하기 위하여
                                                4. 코로나를 방지하고 인덕턴스를 감소시키기 위하여
                                                (정답률: 85%)
                                                  profile_image
                                                  1

                                                  25. 전압 강하율이 10[%]인 단거리 배전선로가 있다. 송전단의 전압이 100[V]일 때 수전단의 전압은 약 몇 [V]인가?

                                                  1. 82
                                                  2. 91
                                                  3. 98
                                                  4. 108
                                                  (정답률: 81%)
                                                    profile_image
                                                    1

                                                    26. 3상 3선식에서 선간거리가 각각 50[cm], 60[cm], 70[cm]인 경우 기하평균 선간거리는 몇 [cm]인가?

                                                    1. 50.4
                                                    2. 59.4
                                                    3. 62.8
                                                    4. 64.8
                                                    (정답률: 75%)
                                                      profile_image
                                                      1

                                                      27. 수차를 돌리고 나온 물이 흡출관을 통과할 때 흡출관의 중심부에 진공상태를 형성하는 현상은?

                                                      1. racing
                                                      2. jumping
                                                      3. hunting
                                                      4. caviatation
                                                      (정답률: 82%)
                                                        profile_image
                                                        1

                                                        28. 송전선로에서 1선 지락의 경우 지락 전류가 가장 작은 중성점 접지 방식은?

                                                        1. 비접지 방식
                                                        2. 직접접지 방식
                                                        3. 저항 접지 방식
                                                        4. 소호 리액터 접지 방식
                                                        (정답률: 70%)
                                                          profile_image
                                                          1

                                                          29. 다음 중 개폐 서지의 이상 전압을 감쇄할 목적으로 설치하는 것은?

                                                          1. 단로기
                                                          2. 차단기
                                                          3. 리액터
                                                          4. 개폐 저항기
                                                          (정답률: 81%)
                                                            profile_image
                                                            1

                                                            30. 중거리 송전선로의 T형 회로에서 송전단 전류 Is는? (단, Z, Y 는 선로의 직렬 임피던스와 병렬 어드미턴스이고, Er은 수전단 전압, Ir은 수전단 전류이다.)

                                                            (정답률: 65%)
                                                              profile_image
                                                              1

                                                              31. 변전소에서 비접지 선로의 접지보호용으로 사용되는 계전기에 영상전류를 공급하는 것은?

                                                              1. CT
                                                              2. GPT
                                                              3. ZCT
                                                              4. PT
                                                              (정답률: 84%)
                                                                profile_image
                                                                1

                                                                32. GIS(Gas Insulated Switch Gear)를 채용할 때, 다음 중 틀린것은?

                                                                1. 대기 절연을 이용한 것에 비하면 현저하게 소형화 할 수 있다.
                                                                2. 신뢰성이 향상되고, 안전성이 높다.
                                                                3. 소음이 적고 환경 조화를 기할 수 있다.
                                                                4. 시설공사 방법은 복잡하나, 장비비가 저렴하다.
                                                                (정답률: 81%)
                                                                  profile_image
                                                                  1

                                                                  33. Recloser (R), Sectionalizer (S), Fuse (F)의 보호협조에서 보호협조가 불가능한 배열은? (단, 왼쪽은 후비보호, 오른쪽은 전위보호 역할임)

                                                                  1. R - R- F
                                                                  2. R - S
                                                                  3. R - F
                                                                  4. S - F - R
                                                                  (정답률: 79%)
                                                                    profile_image
                                                                    1

                                                                    34. 무부하시 충전전류 차단만이 가능한 것은?

                                                                    1. 진공 차단기
                                                                    2. 유입 차단기
                                                                    3. 단로기
                                                                    4. 자기 차단기
                                                                    (정답률: 80%)
                                                                      profile_image
                                                                      1

                                                                      35. 전원이 양단에 있는 환상선로의 단락보호에 사용되는 계전기는?

                                                                      1. 방향거리 계전기
                                                                      2. 부족전압 계전기
                                                                      3. 선택접지 계전기
                                                                      4. 부족전류 계전기
                                                                      (정답률: 79%)
                                                                        profile_image
                                                                        1

                                                                        36. 고압 배전선로의 중간에 승압기를 설치하는 주목적은?

                                                                        1. 부하의 불평형 방지
                                                                        2. 말단의 전압강하 방지
                                                                        3. 전력손실의 감소
                                                                        4. 역률 개선
                                                                        (정답률: 55%)
                                                                          profile_image
                                                                          1

                                                                          37. 전력계통의 주파수 변동의 원인 중 가장 큰 영향을 미치는 것은?

                                                                          1. 변압기의 탭 조정
                                                                          2. 스팀 터빈 발전기의 거버너 밸브 열고 닫기
                                                                          3. 발전기의 자동전압 조정기(AVR)의 동작
                                                                          4. 송전선로에 병렬 콘덴서의 투입
                                                                          (정답률: 60%)
                                                                            profile_image
                                                                            1

                                                                            38. 직접 접지방식이 초고압 송전선에 채용되는 이유 중 가장 적당한 것은?

                                                                            1. 지락 고장시 병행 통신선에 유기되는 유도 전압이 적기때문에
                                                                            2. 지락시의 지락 전류가 적으므로
                                                                            3. 계통의 절연을 낮게 할 수 있으므로
                                                                            4. 송전선의 안정도가 높으므로
                                                                            (정답률: 62%)
                                                                              profile_image
                                                                              1

                                                                              39. 단락점까지의 전선 한 가닥의 임피던스가 Z=6+j8[Ω](전원포함), 단락 전의 단락점 전압이 22.9[kV]인 단상 2선식 전선로의 단락용량은 몇 [kVA]인가? (단, 부하전류는 무시한다.)(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

                                                                              1. 13110
                                                                              2. 26220
                                                                              3. 39330
                                                                              4. 52440
                                                                              (정답률: 40%)
                                                                                profile_image
                                                                                1

                                                                                40. 각 수용가의 수용설비용량이 50[kW], 100[kW], 80[kW], 60[kW], 150[kW]이며, 각각의 수용률이 0.6, 0.6, 0.5, 0.5, 0.4일 때 부하의 부등률이 1.3이라면 변압기의 용량은 약 몇 [kVA]가 필요한가? (단, 평균 부하 역률은 80%라고 한다.)

                                                                                1. 142
                                                                                2. 165
                                                                                3. 183
                                                                                4. 212
                                                                                (정답률: 71%)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 전기기기

                                                                                  41. 변압기 1차측 사용 탭이 6300[V]인 경우 2차측 전압이 110[V] 였다면 2차측 전압을 약 120[V]로 하기 위해서는 1차측의 탭을 몇 [V]로 선택해야 하는가?

                                                                                  1. 6000
                                                                                  2. 6300
                                                                                  3. 6600
                                                                                  4. 6900
                                                                                  (정답률: 63%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 정격이 같은 2대의 단상 변압기 1000[kVA]의 임피던스 전압은 각각 8[%]와 7[%]이다. 이것을 병렬로 하면 몇[kVA]의 부하를 걸 수가 있는가?

                                                                                    1. 1865
                                                                                    2. 1870
                                                                                    3. 1875
                                                                                    4. 1880
                                                                                    (정답률: 64%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 동기 전동기에 설치된 제동권선의 효과로 맞지 않는 것은?

                                                                                      1. 송전선 불평형 단락시 이상전압 방지
                                                                                      2. 과부하 내량의 증대
                                                                                      3. 기동 토크의 발생
                                                                                      4. 난조 방지
                                                                                      (정답률: 62%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 75[W] 정도 이하의 소출력 단상 직권 정류자 전동기의 용도로 적합하지 않는 것은?

                                                                                        1. 소형공구
                                                                                        2. 치과 의료용
                                                                                        3. 믹서
                                                                                        4. 공작기계
                                                                                        (정답률: 78%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 정격이 5[KW], 100[V], 50[A], 1800[rpm]인 타여자 직류 발전기가 있다. 무부하시의 단자전압은? (단, 계자전압 50[V], 계자전류 5[A], 전기자 저항 0.2[Ω] 브러시의 전압강하는 2[V]이다.)

                                                                                          1. 100
                                                                                          2. 112
                                                                                          3. 115
                                                                                          4. 120
                                                                                          (정답률: 72%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 다음 중 VVVF 제어방식으로 가장 적당한 전동기는?

                                                                                            1. 동기 전동기
                                                                                            2. 유도 전동기
                                                                                            3. 직류 직권 전동기
                                                                                            4. 직류 분권 전동기
                                                                                            (정답률: 72%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 다음 권선법 중 직류기에서 주로 사용되는 것은?

                                                                                              1. 폐로권, 환상권, 이층권
                                                                                              2. 폐로권, 고상권, 이층권
                                                                                              3. 개로권, 환상권, 단층권
                                                                                              4. 개로권, 고상권, 이층권
                                                                                              (정답률: 68%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 동기 조상기의 회전수는 무엇에 의하여 결정되는가?

                                                                                                1. 효율
                                                                                                2. 역률
                                                                                                3. 토크 속도
                                                                                                (정답률: 80%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 전기자 도체의 굵기, 권수가 모두 같을 때 단중 중권에 비해 단중 파권 권선의 이점은?

                                                                                                  1. 전류는 커지며 저전압이 이루어진다.
                                                                                                  2. 전류는 적으나 저전압이 이루어진다.
                                                                                                  3. 전류는 적으나 고전압이 이루어진다.
                                                                                                  4. 전류가 커지며 고전압이 이루어진다.
                                                                                                  (정답률: 72%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 돌극형 동기 발전기에서 직축 동기 리액턴스를 Xd, 횡축 동기 리액턴스를 Xq라 할 때의 관계는?

                                                                                                    1. Xd > Xq
                                                                                                    2. Xd < Xq
                                                                                                    3. Xd = Xq
                                                                                                    4. Xd ≪ Xq
                                                                                                    (정답률: 75%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 반도체 사이리스터로 속도 제어를 할 수 없는 것은?

                                                                                                      1. 정지형 레너드 제어
                                                                                                      2. 일그너 제어
                                                                                                      3. 초퍼 제어
                                                                                                      4. 인버터 제어
                                                                                                      (정답률: 59%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 보극이 없는 직류기에서 브러시를 부하에 따라 이동시키는 이유는?

                                                                                                        1. 공극 자속의 일그러짐을 없애기 위하여
                                                                                                        2. 유기기전력을 없애기 위하여
                                                                                                        3. 전기자 반작용의 감자분력을 없애기 위하여
                                                                                                        4. 정류작용을 잘 되게 하기 위하여
                                                                                                        (정답률: 53%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 1차 전압 2200[V], 무부하 전류 0.088[A], 철손 110[W]인 단상 변압기의 자화 전류는 약 몇 [A]인가?

                                                                                                          1. 0.⑤
                                                                                                          2. 0.038
                                                                                                          3. 0.072
                                                                                                          4. 0.088
                                                                                                          (정답률: 64%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 반도체 정류기에서 첨두 역방향 내전압이 가장 큰 것은?

                                                                                                            1. 셀렌 정류기
                                                                                                            2. 게르마늄 정류기
                                                                                                            3. 실리콘 정류기
                                                                                                            4. 아산화동 정류기
                                                                                                            (정답률: 81%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 유도 전동기와 직결된 전기 동력계의 부하 전류를 증가하면 유도 전동기의 속도는?

                                                                                                              1. 증가한다.
                                                                                                              2. 감소한다.
                                                                                                              3. 변함이 없다.
                                                                                                              4. 동기 속도로 회전한다.
                                                                                                              (정답률: 42%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 동일 용량의 변압기 두 대를 사용하여 11000[V]의 3상식 간선에서 440[V]의 2상 전력을 얻으려면 T좌 변압기의 권수비는 약 얼마로 해야 하는가?

                                                                                                                1. 28
                                                                                                                2. 30
                                                                                                                3. 22
                                                                                                                4. 25
                                                                                                                (정답률: 44%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 동기 각속도 ω0, 회전자 각속도 ω인 유도 전동기의 2차 효율은?

                                                                                                                  (정답률: 59%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 유도 전동기의 2차 여자제어법에 대한 설명으로 틀린 것은?

                                                                                                                    1. 권선형 전동기에 한하여 이용된다.
                                                                                                                    2. 동기 속도 이하로 광범위하게 제어할 수 있다.
                                                                                                                    3. 2차측에 슬립링을 부착하고 속도 제어용 저항을 넣는다.
                                                                                                                    4. 역률을 개선할 수 있다.
                                                                                                                    (정답률: 38%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 대형 직류 전동기의 토크를 측정하는데 가장 적당한 방법은?

                                                                                                                      1. 전기 동력계
                                                                                                                      2. 와전류 제동기
                                                                                                                      3. 프로니 브레이크법
                                                                                                                      4. 앰플리다인
                                                                                                                      (정답률: 57%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. A,B 2대의 동기 발전기를 병렬운전 할 때 B발전기의 여자전류를 증가시키면?

                                                                                                                        1. B발전기의 역률 저하
                                                                                                                        2. B발전기의 전류 감소
                                                                                                                        3. B발전기의 무효 전력 감소
                                                                                                                        4. B발전기의 전력 증가
                                                                                                                        (정답률: 63%)
                                                                                                                          profile_image
                                                                                                                          1

                                                                                                                          4과목: 회로이론 및 제어공학

                                                                                                                          61. 상태방정식 에서 인 시스템의 안정도는 어떠한가?(문제 오류로 실제 시험에서는 모두 정답처리 되었습니다. 여기서는 1번을 누르면 정답 처리 됩니다.)

                                                                                                                          1. 안정하다.
                                                                                                                          2. 불안정하다.
                                                                                                                          3. 임계안정하다.
                                                                                                                          4. 판정불능
                                                                                                                          (정답률: 79%)
                                                                                                                            profile_image
                                                                                                                            1

                                                                                                                            62. 그림과 같은 RC 회로에서 RC ≪ 1 인 경우 어떤 요소의 회로인가?

                                                                                                                            1. 비례요소
                                                                                                                            2. 미분요소
                                                                                                                            3. 적분요소
                                                                                                                            4. 추이요소
                                                                                                                            (정답률: 68%)
                                                                                                                              profile_image
                                                                                                                              1

                                                                                                                              63. 서보모터의 특징으로 틀린 것은?

                                                                                                                              1. 원칙적으로 정역전 운전이 가능하여야 한다.
                                                                                                                              2. 저속이며 거침없는 운전이 가능하여야 한다.
                                                                                                                              3. 직류용은 없고 교류용만 있다.
                                                                                                                              4. 급가속, 급감속이 용이한 것이라야 한다.
                                                                                                                              (정답률: 78%)
                                                                                                                                profile_image
                                                                                                                                1

                                                                                                                                64. 그림과 같은 블록선도로 표시되는 제어계는?

                                                                                                                                1. 0형
                                                                                                                                2. 1형
                                                                                                                                3. 2형
                                                                                                                                4. 3형
                                                                                                                                (정답률: 72%)
                                                                                                                                  profile_image
                                                                                                                                  1

                                                                                                                                  65. 자동제어계의 기본적 구성에서 제어요소는 무엇으로 구성되는가?

                                                                                                                                  1. 비교부와 검출부
                                                                                                                                  2. 검출부와 조작부
                                                                                                                                  3. 검출부와 조절부
                                                                                                                                  4. 조절부와 조작부
                                                                                                                                  (정답률: 77%)
                                                                                                                                    profile_image
                                                                                                                                    1

                                                                                                                                    66. 루프 전달함수가 다음과 같은 제어계의 실수축 상의 근궤적 범위는? (단, K>0)

                                                                                                                                    1. 0 ~ -1 사이의 실수축상
                                                                                                                                    2. -1 ~ -2 사이의 실수축상
                                                                                                                                    3. -2 ~ -∞ 사이의 실수축상
                                                                                                                                    4. 0 ~ -1, -2 ~ -∞ 사이의 실수축상
                                                                                                                                    (정답률: 74%)
                                                                                                                                      profile_image
                                                                                                                                      1

                                                                                                                                      67. 다음 설명 중 틀린 것은?

                                                                                                                                      1. 상태 공간 해석법은 비선형 • 시변 시스템에 대해서도 사용 가능하다.
                                                                                                                                      2. 상태 방정식은 입력과 상태변수의 관계로 표현된다.
                                                                                                                                      3. 상태 변수는 시스템의 과거, 현재 그리고 미래 조건을 나타내는 척도로 이용된다.
                                                                                                                                      4. 상태 방정식의 형태가 다르게 표현되면 시간응답 또는 주파수 응답이 변한다.
                                                                                                                                      (정답률: 47%)
                                                                                                                                        profile_image
                                                                                                                                        1

                                                                                                                                        68. 의 이득 여유가 20[dB]일 때 K 값은? (단, ω =0이다.)

                                                                                                                                        1. 0
                                                                                                                                        2. 1/10
                                                                                                                                        3. 1
                                                                                                                                        4. 10
                                                                                                                                        (정답률: 51%)
                                                                                                                                          profile_image
                                                                                                                                          1

                                                                                                                                          69. 그림과 같은 신호흐름 선도에서 C/R 를 구하면?

                                                                                                                                          (정답률: 78%)
                                                                                                                                            profile_image
                                                                                                                                            1

                                                                                                                                            70. 나이퀴스트 선도에서의 임계점 (-1, J0)는 보드 선도에서 대응하는 이득[dB]과 위상은?

                                                                                                                                            1. 1, 0°
                                                                                                                                            2. 0, -90°
                                                                                                                                            3. 0, -180°
                                                                                                                                            4. 0, 90°
                                                                                                                                            (정답률: 70%)
                                                                                                                                              profile_image
                                                                                                                                              1

                                                                                                                                              71. 그림과 같은 파형의 파고율은?

                                                                                                                                              1. 1/√3
                                                                                                                                              2. 2/√3
                                                                                                                                              3. √2
                                                                                                                                              4. √3
                                                                                                                                              (정답률: 59%)
                                                                                                                                                profile_image
                                                                                                                                                1

                                                                                                                                                72. 각 상의 임피던스 Z=6+j8[Ω] 인 평형 Δ부하에 선간 전압이 약 220[V]인 대칭 3상 전압을 가할 때 선전류는 약 몇 [A]인가?

                                                                                                                                                1. 11
                                                                                                                                                2. 13.5
                                                                                                                                                3. 22
                                                                                                                                                4. 38.1
                                                                                                                                                (정답률: 67%)
                                                                                                                                                  profile_image
                                                                                                                                                  1

                                                                                                                                                  73. 어떤 회로에서 유효전력 80[W], 무효전력 60[Var] 일때 역률은?

                                                                                                                                                  1. 0.8%
                                                                                                                                                  2. 8%
                                                                                                                                                  3. 80%
                                                                                                                                                  4. 800%
                                                                                                                                                  (정답률: 73%)
                                                                                                                                                    profile_image
                                                                                                                                                    1

                                                                                                                                                    74. 송전 선로가 무손실 선로일 때 L=96[mH]이고, C=0.6j[μF]이면 특성 임피던스[Ω]는?

                                                                                                                                                    1. 100
                                                                                                                                                    2. 200
                                                                                                                                                    3. 400
                                                                                                                                                    4. 500
                                                                                                                                                    (정답률: 75%)
                                                                                                                                                      profile_image
                                                                                                                                                      1

                                                                                                                                                      75. 어떤 회로에 100+j20[V]인 전압을 가할 때 4+j3[A]인 전류가 흐른다면 이 회로의 임피던스[Ω]는?

                                                                                                                                                      1. 18.4-j8.8
                                                                                                                                                      2. 27.3+j15.2
                                                                                                                                                      3. 48.6+j31.4
                                                                                                                                                      4. 65.7-j54.3
                                                                                                                                                      (정답률: 73%)
                                                                                                                                                        profile_image
                                                                                                                                                        1

                                                                                                                                                        76. 다음과 같은 T형 회로의 임피던스 파라미터 Z22의 값은?

                                                                                                                                                        1. Z1
                                                                                                                                                        2. Z3
                                                                                                                                                        3. Z1+Z3
                                                                                                                                                        4. Z2+Z3
                                                                                                                                                        (정답률: 68%)
                                                                                                                                                          profile_image
                                                                                                                                                          1

                                                                                                                                                          77. 불평형 3상 전류가 Ia=16+j2[A], Ib=-20-9j[A], Ic=-2+j10[A] 일 때 영상분 전류 [A]는?

                                                                                                                                                          1. -2 + j
                                                                                                                                                          2. -6 + j3
                                                                                                                                                          3. -9 + j6
                                                                                                                                                          4. -18 + j9
                                                                                                                                                          (정답률: 61%)
                                                                                                                                                            profile_image
                                                                                                                                                            1

                                                                                                                                                            78. 저항이 40[Ω], 인덕턴스가 79.58[mH]인 R-L 직렬회로에 311sin(377t+30°)[V]의 전압을 가할 때 전류의 순시 값[A]은 약 얼마인가?

                                                                                                                                                            1. 4.4 ∠ -6.87°
                                                                                                                                                            2. 4.4 ∠ 36.87°
                                                                                                                                                            3. 6.2 ∠ -6.87°
                                                                                                                                                            4. 6.2 ∠ 36.87°
                                                                                                                                                            (정답률: 30%)
                                                                                                                                                              profile_image
                                                                                                                                                              1

                                                                                                                                                              79. 단자 a, b간에 25[V]의 전압을 가할 때, 5[A]의 전류가 흐른다. 저항 r1, r2에 흐르는 전류비가 1 : 3일 때 r1, r2의 값은?

                                                                                                                                                              1. r1=12, r2=4
                                                                                                                                                              2. r1=4, r2=12
                                                                                                                                                              3. r1=6, r2=2
                                                                                                                                                              4. r1=2, r2=6
                                                                                                                                                              (정답률: 62%)
                                                                                                                                                                profile_image
                                                                                                                                                                1

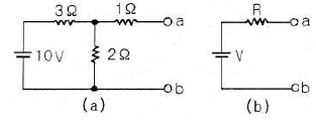

                                                                                                                                                                80. 테브낭 정리를 사용하여 그림 (a)의 회로를 그림 (b)와 같이 등가회로를 만들고자 할 때 V[V]와 R[Ω]의 값은?

                                                                                                                                                                1. V=5[V], R=0.6[Ω]
                                                                                                                                                                2. V=2[V], R=2[Ω]
                                                                                                                                                                3. V=6[V], R=2.2[Ω]
                                                                                                                                                                4. V=4[V], R=2.2[Ω]
                                                                                                                                                                (정답률: 62%)
                                                                                                                                                                  profile_image
                                                                                                                                                                  1

                                                                                                                                                                  5과목: 전기설비기술기준 및 판단기준

                                                                                                                                                                  81. 사용전압이 35kV 이하인 특고압 가공전선과 가공 약전류 전선 등을 동일 지지물에 시설하는 경우, 특고압 가공 전선로는 어떤 종류의 보안공사로 하여야 하는가?

                                                                                                                                                                  1. 제 1종 특고압 보안공사
                                                                                                                                                                  2. 제 2종 특고압 보안공사
                                                                                                                                                                  3. 제 3종 특고압 보안공사
                                                                                                                                                                  4. 고압 보안공사
                                                                                                                                                                  (정답률: 61%)
                                                                                                                                                                    profile_image
                                                                                                                                                                    1

                                                                                                                                                                    82. 버스 덕트 공사에 덕트를 조영재에 붙이는 경우 지지점간의 거리는?

                                                                                                                                                                    1. 2m 이하
                                                                                                                                                                    2. 3m 이하
                                                                                                                                                                    3. 4m 이하
                                                                                                                                                                    4. 5m 이하
                                                                                                                                                                    (정답률: 44%)
                                                                                                                                                                      profile_image
                                                                                                                                                                      1

                                                                                                                                                                      83. 폭연성 분진 또는 화약류의 분말이 전기설비가 발화원이 되어 폭발할 우려가 있는 곳의 저압 옥내 전기설비는 어느 공사에 의하는가?

                                                                                                                                                                      1. 캡타이어 케이블 공사
                                                                                                                                                                      2. 합성 수지관 공사
                                                                                                                                                                      3. 애자사용 공사
                                                                                                                                                                      4. 금속관 공사
                                                                                                                                                                      (정답률: 64%)
                                                                                                                                                                        profile_image
                                                                                                                                                                        1

                                                                                                                                                                        84. 고압 가공인입선의 높이는 그 아래에 위험표시를 하였을 경우에 지표상 몇 [m] 까지로 감할 수 있는가?

                                                                                                                                                                        1. 2.5
                                                                                                                                                                        2. 3
                                                                                                                                                                        3. 3.5
                                                                                                                                                                        4. 4
                                                                                                                                                                        (정답률: 70%)
                                                                                                                                                                          profile_image
                                                                                                                                                                          1

                                                                                                                                                                          85. 가공 전선로에 사용하는 지지물의 강도 계산에 적용하는 풍압하중 중 병종풍압하중은 갑종풍압하중에 대한 얼마의 풍압을 기초로 하여 계산한 것인가?

                                                                                                                                                                          1. 1/2
                                                                                                                                                                          2. 1/3
                                                                                                                                                                          3. 2/3
                                                                                                                                                                          4. 1/4
                                                                                                                                                                          (정답률: 70%)
                                                                                                                                                                            profile_image
                                                                                                                                                                            1

                                                                                                                                                                            86. 고압 가공전선이 케이블인 경우 가공전선과 안테나 사이의 이격거리는 몇 [cm] 이상인가?

                                                                                                                                                                            1. 40
                                                                                                                                                                            2. 80
                                                                                                                                                                            3. 120
                                                                                                                                                                            4. 160
                                                                                                                                                                            (정답률: 52%)
                                                                                                                                                                              profile_image
                                                                                                                                                                              1

                                                                                                                                                                              87. 고압 지중전선이 지중 약전류전선 등과 접근하거나 교차하는 경우에 상호의 이격거리가 몇 [cm] 이하인 때에는 두전선이 직접 접촉하지 아니하도록 조치하여야 하는가?

                                                                                                                                                                              1. 15
                                                                                                                                                                              2. 20
                                                                                                                                                                              3. 30
                                                                                                                                                                              4. 40
                                                                                                                                                                              (정답률: 46%)
                                                                                                                                                                                profile_image
                                                                                                                                                                                1

                                                                                                                                                                                88. 저압 옥내간선의 전원 측 전로에는 그 저압 옥내간선을 보호할 목적으로 어느 것을 시설하여야 하는가?

                                                                                                                                                                                1. 접지선
                                                                                                                                                                                2. 과전류 차단기
                                                                                                                                                                                3. 방전 장치
                                                                                                                                                                                4. 단로기
                                                                                                                                                                                (정답률: 69%)
                                                                                                                                                                                  profile_image
                                                                                                                                                                                  1

                                                                                                                                                                                  89. 제 2종 접지공사를 시설하여야 하는 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

                                                                                                                                                                                  1. 특고압 계기용 변압기의 2차측 전로
                                                                                                                                                                                  2. 변압기로 특고압 선로에 결합되는 고압 전로의 방전장치
                                                                                                                                                                                  3. 특고압 가공전선이 도로 등과 교차하는 경우 시설하는 보호망
                                                                                                                                                                                  4. 특고압 전로 또는 고압 전로와 저압 전로를 결합하는 변압기의 저압측 중성점
                                                                                                                                                                                  (정답률: 41%)
                                                                                                                                                                                    profile_image
                                                                                                                                                                                    1

                                                                                                                                                                                    90. 옥내전로에 대지전압에 대한 규정으로 주택의 전로 인입구에 절연변압기를 사람이 쉽게 접촉할 우려가 없이 시설하는 경우 정격용량이 몇 [kVA] 이하일 때 인체 보호용 누전차단기를 시설하지 않아도 되는가?

                                                                                                                                                                                    1. 2
                                                                                                                                                                                    2. 3
                                                                                                                                                                                    3. 5
                                                                                                                                                                                    4. 10
                                                                                                                                                                                    (정답률: 36%)
                                                                                                                                                                                      profile_image
                                                                                                                                                                                      1

                                                                                                                                                                                      91. 철주를 강관에 의하여 구성되는 사각형의 것일 때 갑종 풍압하중을 계산하려 한다. 수직 투영면적 1[m2]에 대한 풍압하중은 몇 [Pa]를 기초하여 계산하는가?

                                                                                                                                                                                      1. 588
                                                                                                                                                                                      2. 882
                                                                                                                                                                                      3. 1117
                                                                                                                                                                                      4. 1255
                                                                                                                                                                                      (정답률: 52%)
                                                                                                                                                                                        profile_image
                                                                                                                                                                                        1

                                                                                                                                                                                        92. 최대 사용전압 15[V]를 넘고 30[V] 이하인 소세력 회로에 사용하는 절연변압기의 2차 단락전류 값이 제한을 받지 않을 경우는 2차측에 시설하는 과전류 차단기의 용량이 몇 [A] 이하일 경우인가?

                                                                                                                                                                                        1. 0.5
                                                                                                                                                                                        2. 1.5
                                                                                                                                                                                        3. 3.0
                                                                                                                                                                                        4. 5.0
                                                                                                                                                                                        (정답률: 49%)
                                                                                                                                                                                          profile_image
                                                                                                                                                                                          1

                                                                                                                                                                                          93. 가공공동지선에 의한 제2종 접지공사에 있어 가공공동지선과 대지간의 합성 전기저항 값은 몇[m]를 지름으로하는 지역마다 규정하는 접지 저항값을 가지는 것으로 하여야 하는가?

                                                                                                                                                                                          1. 400
                                                                                                                                                                                          2. 600
                                                                                                                                                                                          3. 800
                                                                                                                                                                                          4. 1000
                                                                                                                                                                                          (정답률: 40%)
                                                                                                                                                                                            profile_image
                                                                                                                                                                                            1

                                                                                                                                                                                            94. 옥내에 시설되는 전동기가 소손될 우려가 있는 경우 과전류가 생겼을 때 자동으로 차단하거나 경보를 발생하는 장치를 시설하여야 한다. 이 규정에 적용되는 전동기 정격 출력의 최소값은?

                                                                                                                                                                                            1. 150W 초과
                                                                                                                                                                                            2. 200W 초과
                                                                                                                                                                                            3. 250W 초과
                                                                                                                                                                                            4. 300W 초과
                                                                                                                                                                                            (정답률: 47%)
                                                                                                                                                                                              profile_image
                                                                                                                                                                                              1

                                                                                                                                                                                              95. 제 1종 특고압 보안공사에 의해서 시설하는 전선로의 지지물로 사용할 수 없는 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

                                                                                                                                                                                              1. 철탑
                                                                                                                                                                                              2. B종 철주
                                                                                                                                                                                              3. B종 철근 콘크리트주
                                                                                                                                                                                              4. A종 철근 콘크리트주
                                                                                                                                                                                              (정답률: 63%)
                                                                                                                                                                                                profile_image
                                                                                                                                                                                                1

                                                                                                                                                                                                96. 변압기 1차측 3300[V], 2차측 220[V]의 변압기 전로의 절연내력시험 전압은 각각 몇 [V]에서 10분간 견디어야 하는가?

                                                                                                                                                                                                1. 1차측 4950[V], 2차측 500[V]
                                                                                                                                                                                                2. 1차측 4500[V], 2차측 400[V]
                                                                                                                                                                                                3. 1차측 4125[V], 2차측 500[V]
                                                                                                                                                                                                4. 1차측 3300[V], 2차측 400[V]
                                                                                                                                                                                                (정답률: 63%)
                                                                                                                                                                                                  profile_image
                                                                                                                                                                                                  1

                                                                                                                                                                                                  97. 도로에 시설하는 가공 직류 전차선로의 경간은 몇 [m] 이하로 하여야 하는가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

                                                                                                                                                                                                  1. 30
                                                                                                                                                                                                  2. 40
                                                                                                                                                                                                  3. 50
                                                                                                                                                                                                  4. 60
                                                                                                                                                                                                  (정답률: 33%)
                                                                                                                                                                                                    profile_image
                                                                                                                                                                                                    1

                                                                                                                                                                                                    98. 고압 가공전선로의 지지물에 첨가한 통신선을 횡단보도교 위에 시설하는 경우 그 노면상의 높이는 몇 [m] 이상으로 하여야 하는가?

                                                                                                                                                                                                    1. 3 이상
                                                                                                                                                                                                    2. 3.5 이상
                                                                                                                                                                                                    3. 5 이상
                                                                                                                                                                                                    4. 5.5 이상
                                                                                                                                                                                                    (정답률: 60%)
                                                                                                                                                                                                      profile_image
                                                                                                                                                                                                      1

                                                                                                                                                                                                      99. 전기철도용 변전소 이외의 변전소의 주요 변압기에 계측장치가 꼭 필요하지 않은 것은?

                                                                                                                                                                                                      1. 전압
                                                                                                                                                                                                      2. 전류
                                                                                                                                                                                                      3. 주파수
                                                                                                                                                                                                      4. 전력
                                                                                                                                                                                                      (정답률: 73%)
                                                                                                                                                                                                        profile_image
                                                                                                                                                                                                        1

                                                                                                                                                                                                        100. 시가지에 시설하는 154[kV] 가공전선로에는 지락 또는 단락이 발생한 경우 몇 초 이내에 자동적으로 이를 전로로부터 차단하는 장치를 시설하여야 하는가?

                                                                                                                                                                                                        1. 1
                                                                                                                                                                                                        2. 2
                                                                                                                                                                                                        3. 3
                                                                                                                                                                                                        4. 5
                                                                                                                                                                                                        (정답률: 71%)
                                                                                                                                                                                                          profile_image
                                                                                                                                                                                                          1

                                                                                                                                                                                                          CBT 기출문제는 과거 기출문제를 온라인에서 풀어보는 무료사이트 입니다. 기출문제의 저작권은 출제기관에게 있으며, 관련 문의는 아래 주소로 메일바랍니다.

                                                                                                                                                                                                          문의: kj5359@gmail.com

                                                                                                                                                                                                          © 2025 CBT 기출문제. All rights reserved.
