전기기능사 (2008-10-05 기출문제)
목록

1과목: 전기 이론

1. 고유 저항 p의 단위로 맞는 것은?

  1. Ω
  2. Ωㆍm
  3. AT/Wb
  4. Ω-1
(정답률: 69%)
    profile_image
    1

    2. Y-Y 결선 회로에서 선간 전압이 200[V] 일 때 상 전압은 약 몇 [V] 인가?

    1. 100
    2. 115
    3. 120
    4. 135
    (정답률: 73%)
      profile_image
      1

      3. 전선의 길이를 2배로 늘리면 저항은 몇 배가 되는가?(단, 동선의 체적은 일정하다.)

      1. 1
      2. 2
      3. 4
      4. 8
      (정답률: 74%)
        profile_image
        1

        4. e = 141.4 sin(100πt)[V]의 교류전압이다. 이 교류의 실효값은 몇 [V] 인가?

        1. 100
        2. 110
        3. 141
        4. 282
        (정답률: 59%)
          profile_image
          1

          5. 다음 중 삼각파의 파형률은 약 얼마인가?

          1. 1
          2. 1.155
          3. 1.414
          4. 1.732
          (정답률: 3%)
            profile_image
            1

            6. 두 콘덴서 C1, C2가 병렬로 접속되어 있을 때의 합성 정전 용량은?

            (정답률: 79%)
              profile_image
              1

              7. 자기저항의 단위는?

              1. Wb/m2
              2. Wb
              3. AT
              4. AT/Wb
              (정답률: 85%)
                profile_image
                1

                8. 공기 중 자장의 세기 20[AT/m]인 곳에 8 × 10-3[Wb]의 자극을 놓으면 작용하는 힘 [N]은?

                1. 0.16
                2. 0.32
                3. 0.43
                4. 0.56
                (정답률: 70%)
                  profile_image
                  1

                  9. 전기력선의 성질 중 옳지 않은 것은?

                  1. 음전하에서 출발하여 양전하에서 끝나는 선을 전기력선 이라 한다.
                  2. 전기력선의 접선방향은 그 접점에서의 전기장의 방향이다.
                  3. 전기력선의 밀도는 전기장의 크기를 나타낸다.
                  4. 전기력선은 서로 교차하지 않는다.
                  (정답률: 62%)
                    profile_image
                    1

                    10. 10[Ω]과 15[Ω]의 병렬 회로에서 10[Ω]에 흐르는 전류가 3[A] 이라면 전체 전류 [A]는?

                    1. 2
                    2. 3
                    3. 4
                    4. 5
                    (정답률: 63%)
                      profile_image
                      1

                      11. 전류에 의해 발생되는 자장의 크기는 전류의 크기와 전류가 흐르고 있는 도체와 고찰하려는 점까지의 거리에 의해 결정된다. 이러한 관계를 무슨 법칙이라 하는가?

                      1. 비오-사바르의 법칙
                      2. 플레밍의 왼손법칙
                      3. 쿨롱의 법칙
                      4. 패러데이의 법칙
                      (정답률: 64%)
                        profile_image
                        1

                        12. 줄의 법칙에서 발생하는 열량의 계산식이 옳은 것은?

                        1. H = 0.24 RI2t[cal]
                        2. H = 0.024 RI2t[cal]
                        3. H = 0.24 RI2[cal]
                        4. H = 0.024 RI2[cal]
                        (정답률: 80%)
                          profile_image
                          1

                          13. 니켈의 원자가는 2 이고 원자량은 58.70 이다 이 때 화학 당량의 값은?

                          1. 29.35
                          2. 58.70
                          3. 60.70
                          4. 117.4
                          (정답률: 63%)
                            profile_image
                            1

                            14. 3상 기전력을 2개의 전력계 W1, W2로 측정해서 W1의 지시값이 P1, W2의 지시값이 P2라고 하면 3상 전력은 어떻게 표현되는가?

                            1. P1- P2
                            2. 3(P1- P2)
                            3. P1+ P2
                            4. 3(P1+ P2)
                            (정답률: 64%)
                              profile_image
                              1

                              15. 저항 5[Ω], 유도리액턴스 30[Ω], 용량리액턴스 18[Ω]인 RLC 직렬회로에 130[V]의 교류를 가할 때 흐르는 전류 [A] 는?

                              1. 10[A], 유도성
                              2. 10[A], 용량성
                              3. 5.9[A], 유도성
                              4. 5.9[A], 용량성
                              (정답률: 47%)
                                profile_image
                                1

                                16. 1회 감은 코일에 지나가는 자속이 1/100[sec] 동안에 0.3[Wb]에서 0.5[Wb]로 증가하였다면 유도 기전력 [V]은?

                                1. 5
                                2. 10
                                3. 20
                                4. 40
                                (정답률: 60%)
                                  profile_image
                                  1

                                  17. 2[㎌]과 3[㎌]의 직렬회로에서 3[㎌]의 양단에 60[V] 전압이 가해졌다면 이 회로의 전 전기량은 몇 [μC] 인가?

                                  1. 60
                                  2. 180
                                  3. 240
                                  4. 360
                                  (정답률: 56%)
                                    profile_image
                                    1

                                    18. 키르히호프의 법칙을 맞게 설명한 것은?

                                    1. 제1법칙은 전압에 관한 법칙이다.
                                    2. 제1법칙은 전류에 관한 법칙이다.
                                    3. 제1법칙은 회로망의 임의의 한 폐회로 중의 전압 강하의 대수 합과 기전력의 대수 합은 같다
                                    4. 제2의 법칙은 회로망에 유입하는 전류의 합은 유출하는 전류의 합과 같다.
                                    (정답률: 73%)
                                      profile_image
                                      1

                                      19. 자기 히스테리시스 곡선의 횡축과 종축은 어느 것을 나타내는가?

                                      1. 자기장의 크기와 자속밀도
                                      2. 투자율과 자속밀도
                                      3. 투자율과 잔류자기
                                      4. 자기장의 크기와 보자력
                                      (정답률: 50%)
                                        profile_image
                                        1

                                        20. 2[C]의 전기량이 2점간을 통하여 12[J]의 일을 했을 때 2점간의 전위차 [V]는?

                                        1. 6
                                        2. 12
                                        3. 24
                                        4. 144
                                        (정답률: 55%)
                                          profile_image
                                          1

                                          2과목: 전기 기기

                                          21. 아크 용접용 발전기로 가장 적당한 것은?

                                          1. 타여자기
                                          2. 분권기
                                          3. 차동복권기
                                          4. 화동복권기
                                          (정답률: 67%)
                                            profile_image
                                            1

                                            22. 역저지 3단자에 속하는 것은?

                                            1. SCR
                                            2. SSS
                                            3. SCS
                                            4. TRIAC
                                            (정답률: 54%)
                                              profile_image
                                              1

                                              23. 보호를 요하는 회로의 전류가 어떤 일정한 값(정정값) 이상으로 흘렀을 때 동작하는 계전기는?

                                              1. 과전류 계전기
                                              2. 과전압 계전기
                                              3. 차동 계전기
                                              4. 비율 차동 계전기
                                              (정답률: 66%)
                                                profile_image
                                                1

                                                24. 직류를 교류로 변환하는 장치는?

                                                1. 정류기
                                                2. 충전기
                                                3. 순변환 장치
                                                4. 역변환 장치
                                                (정답률: 58%)
                                                  profile_image
                                                  1

                                                  25. 동기 발전기의 돌발 단락 전류를 주로 제한하는 것은?

                                                  1. 누설 리액턴스
                                                  2. 동기 임피던스
                                                  3. 권선 저항
                                                  4. 동기 리액턴스
                                                  (정답률: 66%)
                                                    profile_image
                                                    1

                                                    26. 다음 중 변압기의 온도 상승 시험법으로 가장 널리 사용되는 것은?

                                                    1. 무부하 시험법
                                                    2. 절연내력 시험법
                                                    3. 단락 시험법
                                                    4. 실 부하법
                                                    (정답률: 52%)
                                                      profile_image
                                                      1

                                                      27. 다음 중 접지저항을 측정하는 방법은?

                                                      1. 휘스톤 브리지법
                                                      2. 캘빈더블 브리지법
                                                      3. 콜라우시 브리지법
                                                      4. 테스터법
                                                      (정답률: 41%)
                                                        profile_image
                                                        1

                                                        28. 최소 동장값 이상의 구동 전기량이 주어지면 일정 시한 동작하는 계전기는?

                                                        1. 반한시 계전기
                                                        2. 정한시 계전기
                                                        3. 역한시 계전기
                                                        4. 반한시 - 정한시 계전기
                                                        (정답률: 66%)
                                                          profile_image
                                                          1

                                                          29. 변압기의 무부하 시험, 단락 시험에서 구할 수 없는 것은?

                                                          1. 동손
                                                          2. 철손
                                                          3. 전압 변동률
                                                          4. 절연 내력
                                                          (정답률: 57%)
                                                            profile_image
                                                            1

                                                            30. 3상 동기기의 제동 권선의 역할은?

                                                            1. 난조방지
                                                            2. 효율증가
                                                            3. 출력증가
                                                            4. 역률개선
                                                            (정답률: 77%)
                                                              profile_image
                                                              1

                                                              31. 단락비가 1.25인 발전기의 %동기형임피던스[%]는 얼마 인가?

                                                              1. 70
                                                              2. 80
                                                              3. 90
                                                              4. 100
                                                              (정답률: 62%)
                                                                profile_image
                                                                1

                                                                32. 3상 동기발전기를 병렬운전 시키는 경우 고려하지 않아도 되는 조건은?

                                                                1. 주파수가 같을 것
                                                                2. 회전수가 같을 것
                                                                3. 위상이 같을 것
                                                                4. 전압 파형이 같을 것
                                                                (정답률: 64%)
                                                                  profile_image
                                                                  1

                                                                  33. 직류 전동기를 기동할 때 전기자 전류를 제한하는 가감 저항기를 무엇이라 하는가?

                                                                  1. 단속기
                                                                  2. 제어기
                                                                  3. 가속기
                                                                  4. 기동기
                                                                  (정답률: 37%)
                                                                    profile_image
                                                                    1

                                                                    34. 출력 10[kW], 효율 90[%]인 기기의 손실은 약 몇 [kW]인가?

                                                                    1. 0.6
                                                                    2. 1.1
                                                                    3. 2
                                                                    4. 2.5
                                                                    (정답률: 73%)
                                                                      profile_image
                                                                      1

                                                                      35. 동기 전동기의 용도로 적당하지 않는 것은?

                                                                      1. 분쇄기
                                                                      2. 압축기
                                                                      3. 선풍기
                                                                      4. 크레인
                                                                      (정답률: 61%)
                                                                        profile_image
                                                                        1

                                                                        36. 유도전동기의 무부하시 슬립은 얼마인가?

                                                                        1. 4
                                                                        2. 3
                                                                        3. 1
                                                                        4. 0
                                                                        (정답률: 63%)
                                                                          profile_image
                                                                          1

                                                                          37. 정격 전압 230[V], 정격 전류 28[A]에서 직류 전동기의 속도가 1680[rpm] 이다. 무부하에서의 속도가 1733[rpm]이라고 할 때 속도 변동률[%]은 약 얼마 인가?

                                                                          1. 6.1
                                                                          2. 5.0
                                                                          3. 4.6
                                                                          4. 3.2
                                                                          (정답률: 54%)
                                                                            profile_image
                                                                            1

                                                                            38. 전기자 저항 0.1[Ω], 전기자 전류 104[A], 유도 기전력 110.4[V]인 직류 분권 발전기의 단자 전압 [V]은?

                                                                            1. 98
                                                                            2. 100
                                                                            3. 102
                                                                            4. 106
                                                                            (정답률: 65%)
                                                                              profile_image
                                                                              1

                                                                              39. 4극 60[Hz], 200[kW]의 유도전동기의 전부하 슬립이 2.5[%]일 때 회전수는 몇 [rpm] 인가?

                                                                              1. 1600
                                                                              2. 1755
                                                                              3. 1800
                                                                              4. 1965
                                                                              (정답률: 61%)
                                                                                profile_image
                                                                                1

                                                                                40. 권선형에서 비례추이를 이용한 기동법은?

                                                                                1. 리액터 기동법
                                                                                2. 기동 보상형기법
                                                                                3. 2차 저항법
                                                                                4. Y-△ 기동법
                                                                                (정답률: 51%)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 전기 설비

                                                                                  41. 어미자와 아들자의 눈금을 이용하여 두께, 깊이, 안지름 및 바깥지를 측정용에 사용하는 것은?

                                                                                  1. 버니어 캘리퍼스
                                                                                  2. 스패너
                                                                                  3. 와이어 스트리퍼
                                                                                  4. 잉글리시 스패너
                                                                                  (정답률: 77%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 그림과 같은 심벌의 명칭은?

                                                                                    1. 금속덕트
                                                                                    2. 버스덕터
                                                                                    3. 피드버스덕트
                                                                                    4. 플러그인버스덕트
                                                                                    (정답률: 74%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 폭발성 분진이 있는 위험장소의 금속관 공사에 있어서 관 상호 및 관과 박스 기타의 분속품이나 풀발스 또는 전기기계기구는 몇 턱 이상의 나사 조임으로 시공하여야 하는가?

                                                                                      1. 2턱
                                                                                      2. 3턱
                                                                                      3. 4턱
                                                                                      4. 5턱
                                                                                      (정답률: 76%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. MOF는 무엇의 약호 인가?

                                                                                        1. 계기용 변압기
                                                                                        2. 계기용 변압변류기
                                                                                        3. 계기용 변류기
                                                                                        4. 시험용 변압기
                                                                                        (정답률: 50%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 과전류 차단기로 저압 전로에 사용하는 30[A] 이하의 배선용 차단기는 정격 전류 1.25배의 전류가 흐를 때 몇 분 내에 자동적으로 동작하여야 하는가?

                                                                                          1. 10분 이내
                                                                                          2. 30분 이내
                                                                                          3. 60분 이내
                                                                                          4. 120분 이내
                                                                                          (정답률: 57%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 옥내배선의 접속함이나 박스 내에서 접속할 때 주로 사용 하는 접속법은?

                                                                                            1. 슬리브 접속
                                                                                            2. 쥐꼬리 접속
                                                                                            3. 트위스트 접속
                                                                                            4. 브리타니아 접속
                                                                                            (정답률: 74%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 특별 제3종 접지공사의 접지 저항 값은 몇 [Ω] 이하 이어야 하는가?(관련 규정 개정전 문제로 여기서는 기존 정답인 1번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

                                                                                              1. 10
                                                                                              2. 15
                                                                                              3. 20
                                                                                              4. 100
                                                                                              (정답률: 62%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 가공 전선로의 지시물에 지선을 사용해서는 안되는 곳은?

                                                                                                1. 목주
                                                                                                2. A종 철근콘크리트주
                                                                                                3. A종 철주
                                                                                                4. 철탑
                                                                                                (정답률: 68%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 저압옥내 배선에서 합성수지관 공사에 대한 설명 중 잘못된 것은?

                                                                                                  1. 합성수지관 안에는 전선에 접속점이 없도록 한다.
                                                                                                  2. 합성수지관을 새들 등으로 지지하는 경우는 그 지지점간의 거리를 3[m] 이상으로 한다.
                                                                                                  3. 합성수지관 상호 및 관과 박스는 접속 시에 삽입하는 깊이를 관 바깥지름의 1.2배 이상으로 한다.
                                                                                                  4. 관 상호의 접속은 박스 또는 커플링(Coupling) 등을 사용하고 직접 접속하지 않는다.
                                                                                                  (정답률: 61%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 다음 중 전선 및 케이블 접속 방법이 잘못된 것은?

                                                                                                    1. 전선의 세기를 30[%] 이상 감소시키지 않을 것
                                                                                                    2. 접속 부분은 접속관 기타의 기구를 사용하거나 납땜을 할 것
                                                                                                    3. 코드 상호, 캡타이어 케이블 상호, 케이블 상호, 또는 이를 상호를 접속하는 경우에는 코드 접속기. 접속함 기타의 기구를 사용 할 것
                                                                                                    4. 도체에 알루미늄을 사용하는 전선과 동을 사용하는 전선을 접속하는 경우에는 접속 부분에 전기적 부식이 생기지 않도록 할 것
                                                                                                    (정답률: 74%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 흥행장의 저압 공사에서 잘못된 것은?

                                                                                                      1. 무대용 콘센트 박스 플라이덕트 및 보더라이트의 금속제 외함에는 제3종 접지를 하여야 한다.
                                                                                                      2. 무대 마루 및 오케스트라 박스 및 영사실의 전로에는 전용 개폐기 및 과전류 차단기를 시설할 필요가 없다.
                                                                                                      3. 플라이 덕트는 조영재 등에 견고하게 시설하여야 한다.
                                                                                                      4. 플라이 덕트내의 전선을 외부로 인출할 경우는 1종 캡타이어 케이블을 사용한다.
                                                                                                      (정답률: 70%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 박스에 금속관을 고정할 때 사용하는 것은?

                                                                                                        1. 유니언 커플링
                                                                                                        2. 로크너트
                                                                                                        3. 부싱
                                                                                                        4. C형 엘보
                                                                                                        (정답률: 62%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 가요전선관과 금속관의 상호 접속에 쓰이는 재료는?

                                                                                                          1. 스프리트 커플링
                                                                                                          2. 콤비네이션 커플링
                                                                                                          3. 스트레이트 복스커넥터
                                                                                                          4. 앵글 복스커넥터
                                                                                                          (정답률: 75%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 부식성 가스 등이 있는 장소에서시설이 허용되는 것은?

                                                                                                            1. 과전류 차단기
                                                                                                            2. 전등
                                                                                                            3. 콘센트
                                                                                                            4. 개폐기
                                                                                                            (정답률: 54%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 가공 전선로의 지지물에 설치하는 지선의 안전율은얼마 이상 이어야 하는가?

                                                                                                              1. 2
                                                                                                              2. 2.5
                                                                                                              3. 3
                                                                                                              4. 3.5
                                                                                                              (정답률: 52%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 고압 또는 특별고압 가공전선로에서 공급을 받는 수용 장소의 인입구 또는 이와 근접한곳에는 무엇을 시설하여야 하는가?

                                                                                                                1. 계기용 변성기
                                                                                                                2. 과전류 계전기
                                                                                                                3. 접지 계전기
                                                                                                                4. 피뢰기
                                                                                                                (정답률: 51%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 금속 몰드 공사는 몇 종 접지공사를 하여야 하는가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

                                                                                                                  1. 제1종 접지공사
                                                                                                                  2. 제2종 접지공사
                                                                                                                  3. 제3종 접지공사
                                                                                                                  4. 특별 제3종 접지공사
                                                                                                                  (정답률: 62%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 다음 그림 기호 중 천장 은폐선은?

                                                                                                                    (정답률: 75%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 각 수용가의 최대 수용 전력이 각 각 5[kW], 10[kW], 15[kW], 22[kW]이고, 합성 최대 수용전력이 50[kW]이다. 수용가 상호간의 부등률은 얼마인가?

                                                                                                                      1. 1.04
                                                                                                                      2. 2.34
                                                                                                                      3. 4.25
                                                                                                                      4. 6.94
                                                                                                                      (정답률: 46%)
                                                                                                                        profile_image
                                                                                                                        1

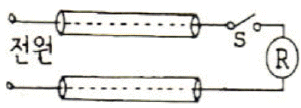

                                                                                                                        60. 교류 전등 공사에서 금속관내에 전선을 넣어 연결한 방법중 옳은 것은?

                                                                                                                        (정답률: 59%)
                                                                                                                          profile_image
                                                                                                                          1
