전기공사산업기사 (2009-08-30 기출문제)
목록

1과목: 전기응용

1. 포토 다이오드(Photo diode)에 관한 설명 중 틀린 것은?

  1. 온도 특성이 나쁘다.
  2. 빛에 대하여 민감하다.
  3. PN 접합에 역방향으로 바이어스를 가한다.
  4. PN 접합의 순방향 전류가 빛에 대하여 민감하다.
(정답률: 79%)
    profile_image
    1

    2. 교류 급전방식 중 흡상변압기에 대한 설명이 아닌 것은?

    1. 권수비가 1:1이다.
    2. 전자유도 경감용 변압기이다.
    3. 전압방식에 무관하게 사용한다.
    4. 인근 통신선의 유도장애 방지용이다.
    (정답률: 78%)
      profile_image
      1

      3. 발산하는 빛이 자연주광(自然遒光)에 가장 가까운 특징을 갖는 등은?

      1. 크세논등
      2. 나트륨등
      3. EL 방전등
      4. 수은등
      (정답률: 72%)
        profile_image
        1

        4. 전기 기관차의 자중이 150[t]이고, 동륜상의 중량이 95[t]이라면 최대 견인력은 몇 [kgf]인가? (단, 궤조의 점착 계수는 0.2라 한다.)

        1. 19000
        2. 25000
        3. 28500
        4. 38000
        (정답률: 77%)
          profile_image
          1

          5. 직접 조명의 장점이 아닌 것은?

          1. 조명률이 크므로 소비전력은 간접조명의 1/2~1/3이다.
          2. 설비비가 저렴하며 설계가 단순하다.
          3. 그늘이 생기므로 물체의 식별이 입체적이다.
          4. 등기구의 사용을 최소화하여 조명효과를 얻을 수 있다.
          (정답률: 65%)
            profile_image
            1

            6. 원형과 똑같은 모양의 복제품을 만들며 공예품의 복제, 활자인쇄용 원판 등에 사용되는 것은?

            1. 전기야금(electrometallurgy)
            2. 전해연마(electrolytic polishing)
            3. 전기도금(electroplating)
            4. 전주(galvanoplastics)
            (정답률: 83%)
              profile_image
              1

              7. 피드백 제어계에서 가장 중요한 장치는?

              1. 응답속도를 빠르게 하는 장치
              2. 안정도를 좋게 하는 장치
              3. 입·출력 비교장치
              4. 고주파 발생장치
              (정답률: 84%)
                profile_image
                1

                8. 다음 중 유전가열의 용도가 아닌 것은?

                1. 식품 공업
                2. 기어의 열간전조
                3. 합성수지의 열처리
                4. 목재의 건조
                (정답률: 63%)
                  profile_image
                  1

                  9. 기중기로 150[t]의 하중을 2[m/min]의 속도로 권상시킬 때 필요한 전동기의 용량은 약 몇 [kW]인가? (단, 기계효율은 70[%]이다.)

                  1. 50
                  2. 60
                  3. 70
                  4. 80
                  (정답률: 84%)
                    profile_image
                    1

                    10. 보통 쓰이는 열전대의 조합이 아닌 것은?

                    1. 크롬 - 콘스탄탄
                    2. 구리 - 콘스탄탄
                    3. 철 - 콘스탄탄
                    4. 크로멜- 알루멜
                    (정답률: 72%)
                      profile_image
                      1

                      11. 다음 중 가장 많은 조도가 필요한 장소는?

                      1. 곡선도로
                      2. 교차로
                      3. 직선도로
                      4. 경사도로
                      (정답률: 70%)
                        profile_image
                        1

                        12. 자동제어에서 검출장치로 소형 직류발전기를 하였다. 이것은 다음 중 무엇을 검출하는 것인가?

                        1. 속도
                        2. 온도
                        3. 위치
                        4. 유량
                        (정답률: 82%)
                          profile_image
                          1

                          13. 어떤 종이가 반사율 50[%], 흡수율 20[%] 이다. 여기에 1200[lm]의 광속을 비추었을 때 투과 광속은 몇 [lm]인가?

                          1. 360
                          2. 430
                          3. 580
                          4. 960
                          (정답률: 77%)
                            profile_image
                            1

                            14. 다음 중 내부 가열에 가장 적합한 전기 건조 방식은?

                            1. 고주파 건조
                            2. 적외선 건조
                            3. 자외선 건조
                            4. 아크 건조
                            (정답률: 67%)
                              profile_image
                              1

                              15. 다음 납 축전지에 대한 설명 중 잘못된 것은?

                              1. 납 축전지의 전해액의 비중은 1.2정도이다.
                              2. 납 축전지의 격리판은 양극과 음극의 단락 보호용이다.
                              3. 전지의 내부저항은 클수록 좋다.
                              4. 전지용량은 [Ah]로 표시하며 10시간 방전율을 많이 쓴다.
                              (정답률: 64%)
                                profile_image
                                1

                                16. 전철 전동기에 감속 기어를 사용하는 주된 이유는?

                                1. 동력의 전달
                                2. 전동기의 소형화
                                3. 역률의 개선
                                4. 가격의 저하
                                (정답률: 85%)
                                  profile_image
                                  1

                                  17. 아크 용접에서 전극간 전압 30[V], 전류 200[A]이면 매초 발생한 열량[kal/s]은?

                                  1. 2.44
                                  2. 24.4
                                  3. 1.44
                                  4. 14.4
                                  (정답률: 86%)
                                    profile_image
                                    1

                                    18. 형광등은 주위 온도가 몇 [℃]일 때 가장 효율이 높은가?

                                    1. 5~10
                                    2. 10~15
                                    3. 20~25
                                    4. 35~40
                                    (정답률: 94%)
                                      profile_image
                                      1

                                      19. 바리스터(Varistor)를 옳게 설명한 것은?

                                      1. 비직선적인 전류-전압 특성을 갖는 2단자 반도체
                                      2. 비직선적인 전류-전압 특성을 갖는 4단자 반도체
                                      3. 직선적인 전류-전압 특성을 갖는 4단자 반도체
                                      4. 직선적인 전류-전압 특성을 갖는 리액턴스 소자
                                      (정답률: 58%)
                                        profile_image
                                        1

                                        20. 1[kw]의 전열기를 사용하여 20[℃]의 물 10[ℓ]를 80[℃]까지 올리는데 걸리는 시간은?

                                        1. 약 1시간
                                        2. 약 30분
                                        3. 약 1시간 15분
                                        4. 약 42분
                                        (정답률: 70%)
                                          profile_image
                                          1

                                          2과목: 전력공학

                                          21. 3300V 배전선로의 전압을 6600V로 승압하고 같은 손실율로 승전하는 경우 송전전력은 승압전의 몇 배인가?

                                          1. √2배
                                          2. √3배
                                          3. 4배
                                          4. 9배
                                          (정답률: 40%)
                                            profile_image
                                            1

                                            22. 출력 30000kW의 화력발전소에서 6000kal/kg의 석탄을 매시 15t의 비율로 사용하고 있다. 이 발전소의 종합효율은 약 몇 [%]인가?

                                            1. 23.7[%]
                                            2. 24.7[%]
                                            3. 26.7[%]
                                            4. 28.7[%]
                                            (정답률: 23%)
                                              profile_image
                                              1

                                              23. 다음 중 배전선로의 부하율이 F일 때 손실계수 H와의 관계로 옳은 것은?

                                              1. H=F
                                              2. H=1/F
                                              3. 0≤F2≤H≤F≤1
                                              4. H=f3
                                              (정답률: 44%)
                                                profile_image
                                                1

                                                24. 다음 보호 계전기 중 어느 일정 방향으로 일정값 이상의 단락 전류가 흘렀을 때 동작하는 계전기로서 역전력 계전기라고도 하는 계전기는?

                                                1. 거리 계전기
                                                2. 방향 거리 계전기
                                                3. 단락 방향 계전기
                                                4. 선택 단락 계전기
                                                (정답률: 25%)
                                                  profile_image
                                                  1

                                                  25. 보호계전기의 구비 조건으로 틀린 것은?

                                                  1. 접점의 소모가 크고, 열적 기꼐적 강도가 클 것
                                                  2. 보호동작이 정확하고 감도가 예민할 것
                                                  3. 고장 상태를 신속하게 선택할 것
                                                  4. 조정 범위가 넓고 조정이 쉬울 것
                                                  (정답률: 31%)
                                                    profile_image
                                                    1

                                                    26. 어느 수용가에 5000kVA 변압기가 있다. 이 변압기 손실은 80% 부하율일 때 53.4kW이고 60% 부하율일 때 36.6kW이다. 이 변압기의 40% 부하율일 때의 손실[kW]은?

                                                    1. 16.8[kW]
                                                    2. 19.8[kW]
                                                    3. 24.6[kW]
                                                    4. 33.6[kW]
                                                    (정답률: 20%)
                                                      profile_image
                                                      1

                                                      27. 다음 중 직격뢰에 대한 차폐효과가 가장 큰 것은?

                                                      1. 가공지선
                                                      2. 매설지선
                                                      3. 서지흡수기
                                                      4. 정전방전기
                                                      (정답률: 37%)
                                                        profile_image
                                                        1

                                                        28. 다음 중 부하 전류의 차단능력이 없는 것은?

                                                        1. 부하개폐기(LBS)
                                                        2. 유압차단기(OCB)
                                                        3. 진공차단기(VCB)
                                                        4. 단로기(DS)
                                                        (정답률: 37%)
                                                          profile_image
                                                          1

                                                          29. 수차의 특유속도(specific speed) Ns[m·kW]를 나타내는 계산식으로 옳은 것은? (단, 유효낙차 : H[m], 수차의 출력 : P[kW], 수차의 정격 회전수 : N[rpm] 이라 한다.)

                                                          (정답률: 39%)
                                                            profile_image
                                                            1

                                                            30. 전력용 콘덴서 회로에 방전코일을 설치하는 주된 목적은?

                                                            1. 합성 역률의 개선
                                                            2. 전원 개방시 잔류 전하를 방전시켜 인체의 위험방지
                                                            3. 콘덴서의 등가용량 중대
                                                            4. 전압의 파형개선
                                                            (정답률: 43%)
                                                              profile_image
                                                              1

                                                              31. 3상 3선식 1회선의 가공 송전로에서 D를 등가 선간거리, r을 전선의 반지름이라고 하면 1선당 작용 정전 용량은?

                                                              1. 에 비례한다.
                                                              2. 에 반비례한다.
                                                              3. D/r에 비례한다.
                                                              4. D/r에 반비례한다.
                                                              (정답률: 42%)
                                                                profile_image
                                                                1

                                                                32. SF6 가스차단기를 공기차단기와 비교할 때 옳은 것은?

                                                                1. 개폐시의 소음이 작다.
                                                                2. 고속조작이 유리하다.
                                                                3. 압축공기로 투입한다.
                                                                4. 지지애자를 사용한다.
                                                                (정답률: 39%)
                                                                  profile_image
                                                                  1

                                                                  33. 다음 중 피뢰기를 가장 적절하게 설명한 것은?

                                                                  1. 동요전압의 파두, 파미의 파형의 준도를 저감하는 것
                                                                  2. 이상전압이 내습하였을 때 방전에 의해 이상전압을 경감 시키는 것
                                                                  3. 뇌동요 전압의 파고를 저감하는 것
                                                                  4. 1선이 지락될 때 아크를 소멸시키는 것
                                                                  (정답률: 44%)
                                                                    profile_image
                                                                    1

                                                                    34. 다음 중 동일 송전선로에 있어서 1선 지락의 경우 지락전류가 가장 적은 중성점 접지방식은?

                                                                    1. 비접지방식
                                                                    2. 직접접지방식
                                                                    3. 저항접지방식
                                                                    4. 소호리액터접지방식
                                                                    (정답률: 41%)
                                                                      profile_image
                                                                      1

                                                                      35. 154kV 송전선로에서 송전거리가 77km이라고 할 때, 송전용량 계수법에 의한 송전용량은? (단, 송전용량계수는 1200 이라고 한다.)

                                                                      1. 2.4[㎿]
                                                                      2. 4.16[㎿]
                                                                      3. 152.2[㎿]
                                                                      4. 369.6[㎿]
                                                                      (정답률: 35%)
                                                                        profile_image
                                                                        1

                                                                        36. 원자로에서 제어봉으로 카드윰(Cd)을 사용하는 목적으로 가장 알맞은 것은?

                                                                        1. 중성자의 수를 조절한다.
                                                                        2. 핵 융합을 시킨다.
                                                                        3. 핵 분열을 일으킨다.
                                                                        4. 생체차폐를 한다.
                                                                        (정답률: 33%)
                                                                          profile_image
                                                                          1

                                                                          37. 다음 중 송배전 선로에서 내부 이상 전압에 속하지 않는 것은?

                                                                          1. 유도뢰에 의한 이상 전압
                                                                          2. 개폐 이상 전압
                                                                          3. 사고시의 과도 이상 전압
                                                                          4. 계통 조작과 고장시의 지속 이상 전압
                                                                          (정답률: 44%)
                                                                            profile_image
                                                                            1

                                                                            38. 변전소로부터 특별고압 3상 3선식의 가공전선로로 수전하고 있는 공장이 있다. 이 공장의 부하전력은 40000[kW]이고 뒤진 역률 90%, 수전전압은 70000V라 한다. 부하전류는 약 몇 [A]인가?

                                                                            1. 323[A]
                                                                            2. 367[A]
                                                                            3. 397[A]
                                                                            4. 423[A]
                                                                            (정답률: 32%)
                                                                              profile_image
                                                                              1

                                                                              39. 다음 중 코로나 방지대책으로 적당하지 않은 것은?

                                                                              1. 전선의 외경을 크게 한다.
                                                                              2. 선간거리를 감소시킨다.
                                                                              3. 복도체를 사용한다.
                                                                              4. 가선 금구를 개량한다.
                                                                              (정답률: 35%)
                                                                                profile_image
                                                                                1

                                                                                40. 차단기의 정격차단 시간으로 알맞은 것은?

                                                                                1. 고장발생부터 소호까지의 시간
                                                                                2. 가동접촉자 시동부터 소호까지의 시간
                                                                                3. 트립코일 여지부터 가동접촉자 시동까지의 시간
                                                                                4. 트립코일 여지부터 아크 소호까지의 시간
                                                                                (정답률: 35%)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 전기기기

                                                                                  41. 직류 분권전도이가 있다. 단자전압 215[V], 전기자전류 100[A], 1500[rpm]으로 운전되고 있을 때 발생 토크는 약 몇[Nm]인가? (단, 전기자 저항 ra = 0.1[Ω]이다.)

                                                                                  1. 120.6
                                                                                  2. 130
                                                                                  3. 191.1
                                                                                  4. 291.1
                                                                                  (정답률: 30%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 어느 변압기의 퍼센트 저항강하가 p[%], 퍼센트 리액턴스강하가 퍼센트 저항강하의 1/2이거, 역률 80[%](지익률)인 경우의 전압변동률[%]은?

                                                                                    1. 1.0
                                                                                    2. 1.1
                                                                                    3. 1.2
                                                                                    4. 1.3
                                                                                    (정답률: 26%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 다음 중 직류 전동기의 전기제동법이 아닌 것은?

                                                                                      1. 플러깅(plugging)
                                                                                      2. 회생제동
                                                                                      3. 발전제동
                                                                                      4. 직류제동
                                                                                      (정답률: 31%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 일정한 부하에서 역률 1로 동기전동기를 운전하는 중 여자를 약하게 하면 전기자 전류는?

                                                                                        1. 진상전류가 되고 증가한다.
                                                                                        2. 진상전류가 되고 감소한다.
                                                                                        3. 지상전류가 되고 증가한다.
                                                                                        4. 지상전류가 되고 감소한다.
                                                                                        (정답률: 24%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 출력 P, 슬립 s로 운전할 때 2차동손은?

                                                                                          (정답률: 27%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 다음 중 워드 레오나드(Wardleonard) 방식의 목적은?

                                                                                            1. 정류개선
                                                                                            2. 계자자속조정
                                                                                            3. 속도제어
                                                                                            4. 병렬운전
                                                                                            (정답률: 29%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 유도 전동기의 기동 계급은?

                                                                                              1. 19 계급
                                                                                              2. 23 계급
                                                                                              3. 26 계급
                                                                                              4. 30 계급
                                                                                              (정답률: 20%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 동기전동기의 V곡선(위상특성)에 대한 설명으로 틀린 것은?

                                                                                                1. 횡축에 여자전류를 나타낸다.
                                                                                                2. 종축에 전기자전류를 나타낸다.
                                                                                                3. 동일출력에 대해서 여자가 약한 경우가 뒤진 역률이다.
                                                                                                4. V곡선의 최저점에는 역률이 0(%)이다.
                                                                                                (정답률: 31%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 3상 권선형 유도전동기의 전부하 슬립이 4[%], 2차 1상의 저항이 0.3[Ω]이다. 이 전동기의 기동 토크를 전부하 토크와 같도록 하려면 외부에서 2차 삽입할 저항은?

                                                                                                  1. 5.8Ω
                                                                                                  2. 6.7Ω
                                                                                                  3. 7.2Ω
                                                                                                  4. 8.3Ω
                                                                                                  (정답률: 22%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 60[Hz]의 변압기에 50[Hz]의 동일 전압을 가했을 때의 자속 밀도는 60[Hz]때의 몇 배인가?

                                                                                                    1. 6/5
                                                                                                    2. 5/6
                                                                                                    3. (5/6)1.5
                                                                                                    4. (6/5)2
                                                                                                    (정답률: 24%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 인가전압이 일정할 때 변압기의 와류손은?

                                                                                                      1. 주파수에 무관
                                                                                                      2. 주파수에 비례
                                                                                                      3. 주파수에 역비례
                                                                                                      4. 주파수의 제곱에 비례
                                                                                                      (정답률: 21%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 변압기의 철손과 동손을 같게 설계하면 어떤 부하일 때 최대효율이 되는가?

                                                                                                        1. 전부하시
                                                                                                        2. 3/2부하시
                                                                                                        3. 2/3부하시
                                                                                                        4. 1/2부하시
                                                                                                        (정답률: 24%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 유동전동기의 원선도 작성시 필요치 않은 시험은?

                                                                                                          1. 무부하시험
                                                                                                          2. 슬립측정
                                                                                                          3. 구속시험
                                                                                                          4. 저항측정
                                                                                                          (정답률: 38%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 분로권선 및 직렬권선 1상에 유도되는 기전력을 각각 E1, E2[V]라 하고 회전자를 0°에서 180°까지 변화시킬 때 3상 유도전압조정기의 출력측 선간 접압의 조정 범위는?

                                                                                                            1. (E1±E2)√3
                                                                                                            2. √3(E1±E2)
                                                                                                            3. (E1-E2)
                                                                                                            4. 3(E1+E2)
                                                                                                            (정답률: 39%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 다음 중 정전압형 발전기가 아닌 것은?

                                                                                                              1. 로젠베르그 발전기
                                                                                                              2. 제3브러시 발전기
                                                                                                              3. 직류 분권발전기
                                                                                                              4. 로토트롤 발전기
                                                                                                              (정답률: 18%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 다음은 직권 정류자 전동기의 브러시에 의하여 단락되는 코일내의 변압기 전압(et)과 리액턴스 전압(er)의 크기가 부하전류 I의 변화에 따라 어떻게 변화하는가를 설명한 것이다. 옳은 것은?

                                                                                                                1. et는 I가 증가하면 감소한다.
                                                                                                                2. et는 I가 증가하면 증가한다.
                                                                                                                3. er는 I가 증가하면 감소한다.
                                                                                                                4. er는 I가 증가하면 증가한다.
                                                                                                                (정답률: 25%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. SCR에 대한 설명으로 옳은 것은?

                                                                                                                  1. 턴온을 위해 게이트 펄스가 필요하다.
                                                                                                                  2. 게이트 펄스를 지속적으로 공급해야 턴온 상태를 유지할 수 있다.
                                                                                                                  3. 양방향성의 3단자 소자이다.
                                                                                                                  4. 양방향성의 3층 구조이다.
                                                                                                                  (정답률: 29%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 200[V], 7.5[kW], 6극 3상 유도전동기가 있다. 정격전압으로 기동할 때 기동전류는 정격전류의 615[%], 기동토크는 전부하 토크의 225[%]이다. 지금 기동 토크를 전부하 토크의 150[%]로 하려면 기동전압은 약 몇 [V]인가?

                                                                                                                    1. 163
                                                                                                                    2. 182
                                                                                                                    3. 193
                                                                                                                    4. 202
                                                                                                                    (정답률: 26%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 동기전동기에 관한 설명으로 옳은 것은?

                                                                                                                      1. 기동 토크가 크다.
                                                                                                                      2. 기동조작이 간단하다.
                                                                                                                      3. 역율을 조정할 수 없다.
                                                                                                                      4. 속도가 일정하다.
                                                                                                                      (정답률: 25%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 전압이나 전류의 제어가 불가능한 소자는?

                                                                                                                        1. IGBT
                                                                                                                        2. SCR
                                                                                                                        3. GTO
                                                                                                                        4. Diode
                                                                                                                        (정답률: 44%)
                                                                                                                          profile_image
                                                                                                                          1

                                                                                                                          4과목: 회로이론

                                                                                                                          61. 다음 파형의 파형률과 파고률을 더한 값은?

                                                                                                                          1. 1
                                                                                                                          2. 2
                                                                                                                          3. 2.51
                                                                                                                          4. 3.57
                                                                                                                          (정답률: 33%)
                                                                                                                            profile_image
                                                                                                                            1

                                                                                                                            62. 3상 부하가 Y결선으로 되었다. 각 상의 임피던스가 각각 Za=3[Ω], Zb=3[Ω], Zc=j3[Ω]이다. 이 부하의 임피던스[Ω]는?

                                                                                                                            1. 3+j3[Ω]
                                                                                                                            2. 3+j6[Ω]
                                                                                                                            3. 6+j3[Ω]
                                                                                                                            4. 2+j[Ω]
                                                                                                                            (정답률: 23%)
                                                                                                                              profile_image
                                                                                                                              1

                                                                                                                              63. 선형 회로망에서 4단자 정수 A, B, D의 크기가 각각 1.02, 2[Ω], 1.02 이면 C는 약 얼마인가?

                                                                                                                              1. 0.52[Ω]
                                                                                                                              2. 0.52[℧]
                                                                                                                              3. 0.02[Ω]
                                                                                                                              4. 0.02[℧]
                                                                                                                              (정답률: 18%)
                                                                                                                                profile_image
                                                                                                                                1

                                                                                                                                64. 저항과 콘덴서를 병렬로 접속한 회로에서 직류 100[V]를 가하면 5[A]가 흐르고, 교류 300[V]를 가하면 25[A]가 흐른다. 이때 콘덴서의 리액턴스[Ω]는?

                                                                                                                                1. 7[Ω]
                                                                                                                                2. 10[Ω]
                                                                                                                                3. 14[Ω]
                                                                                                                                4. 15[Ω]
                                                                                                                                (정답률: 26%)
                                                                                                                                  profile_image
                                                                                                                                  1

                                                                                                                                  65. R - L - C 직렬회로에 t=0에서 직류전압 E를 가할 때 이면 이 회로는?

                                                                                                                                  1. 진동적이다.
                                                                                                                                  2. 비진동적이다.
                                                                                                                                  3. 임계적이다.
                                                                                                                                  4. 비감쇠진동이다.
                                                                                                                                  (정답률: 36%)
                                                                                                                                    profile_image
                                                                                                                                    1

                                                                                                                                    66. 시간함수 1-cosωt를 라플라스 변환하면?

                                                                                                                                    (정답률: 38%)
                                                                                                                                      profile_image
                                                                                                                                      1

                                                                                                                                      67. 다음과 같은 회로에서 선형저항 3[Ω] 양단의 전압은?

                                                                                                                                      1. 4.5[V]
                                                                                                                                      2. 3[V]
                                                                                                                                      3. 2.5[V]
                                                                                                                                      4. 2[V]
                                                                                                                                      (정답률: 28%)
                                                                                                                                        profile_image
                                                                                                                                        1

                                                                                                                                        68. 임피던스 함수 으로 주어진 2단자 회로망에 직류전압 100[V]를 인가했을 때 이 회로에 흐르는 전류[A]는?

                                                                                                                                        1. 1[A]
                                                                                                                                        2. 2[A]
                                                                                                                                        3. 5[A]
                                                                                                                                        4. 10[A]
                                                                                                                                        (정답률: 30%)
                                                                                                                                          profile_image
                                                                                                                                          1

                                                                                                                                          69. 다음 회로에서 t=0 일 때 스위치 K를 닫았다. i1(0+), i2(04)의 값은? (단, t＜0에서 C전압과 L전압은 각각 0 이다)

                                                                                                                                          3. 0, 0
                                                                                                                                          (정답률: 28%)
                                                                                                                                            profile_image
                                                                                                                                            1

                                                                                                                                            70. 기본파의 전압이 100[V]이고, 제3고조파 전압이 30[V], 전압파의 왜형률이 50[%]이면 제5고조파 전압은 몇 [V]인가?

                                                                                                                                            1. 10[V]
                                                                                                                                            2. 20[V]
                                                                                                                                            3. 30[V]
                                                                                                                                            4. 40[V]
                                                                                                                                            (정답률: 30%)
                                                                                                                                              profile_image
                                                                                                                                              1

                                                                                                                                              71. Z = 8 + j6[Ω]인 평형 Y 부하에 선간전압 200[V]인 대칭3상 전압을 가할 때 선전류는 약 몇 [A] 인가?

                                                                                                                                              1. 20[A]
                                                                                                                                              2. 11.5[A]
                                                                                                                                              3. 7.5[A]
                                                                                                                                              4. 5.5[A]
                                                                                                                                              (정답률: 39%)
                                                                                                                                                profile_image
                                                                                                                                                1

                                                                                                                                                72. 그림과 같은 회로에서 스위치 S를 닫았을 때 시정수[S]의 값은? (단, L = 10[mH], R = 20[Ω]이다)

                                                                                                                                                1. 2000[S]
                                                                                                                                                2. 5 ×10-4[S]
                                                                                                                                                3. 200[S]
                                                                                                                                                4. 5 ×10-3[S]
                                                                                                                                                (정답률: 37%)
                                                                                                                                                  profile_image
                                                                                                                                                  1

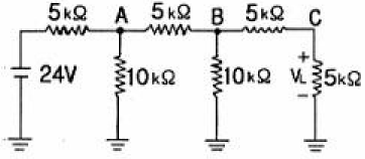

                                                                                                                                                  73. 다음의 사다리꼴 회로에서 출력접안 VL은 몇 [V] 인가?

                                                                                                                                                  1. 2[V]
                                                                                                                                                  2. 3[V]
                                                                                                                                                  3. 4[V]
                                                                                                                                                  4. 6[V]
                                                                                                                                                  (정답률: 32%)
                                                                                                                                                    profile_image
                                                                                                                                                    1

                                                                                                                                                    74. [A]로 표시되는 전류파형보다 위상이 30° 앞서고, 최대치가 100[V]인 전압파형을 식으로 나타내면?

                                                                                                                                                    (정답률: 26%)
                                                                                                                                                      profile_image
                                                                                                                                                      1

                                                                                                                                                      75. 전압 [V]의 파형 의 주파수는?

                                                                                                                                                      1. 50[Hz]
                                                                                                                                                      2. 60[Hz]
                                                                                                                                                      3. 100[Hz]
                                                                                                                                                      4. 377[Hz]
                                                                                                                                                      (정답률: 40%)
                                                                                                                                                        profile_image
                                                                                                                                                        1

                                                                                                                                                        76. 라플라스 변환함수 1/s(s+1)에 대한 역라플라스 변환은?

                                                                                                                                                        1. 1+e-t
                                                                                                                                                        2. 1-e-t
                                                                                                                                                        3. 1/1-e-t
                                                                                                                                                        4. 1/1+e-t
                                                                                                                                                        (정답률: 33%)
                                                                                                                                                          profile_image
                                                                                                                                                          1

                                                                                                                                                          77. 어떤 코일에 흐르는 전류를 0.5[ms] 동안에 5[A]로 변화시킬 때 20[V]의 전압이 발생한다. 자기 인덕턴스[mH]는?

                                                                                                                                                          1. 2[mH]
                                                                                                                                                          2. 4[mH]
                                                                                                                                                          3. 6[mH]
                                                                                                                                                          4. 8[mH]
                                                                                                                                                          (정답률: 29%)
                                                                                                                                                            profile_image
                                                                                                                                                            1

                                                                                                                                                            78. 한 상의 임피던스가 8 + j6 [Ω]인 평형 △부하에 상전압 200[V]를 인가할 때 3상 전력[kW]은?

                                                                                                                                                            1. 3.2[kW]
                                                                                                                                                            2. 4.8[kW]
                                                                                                                                                            3. 9.6[kW]
                                                                                                                                                            4. 10.2[kW]
                                                                                                                                                            (정답률: 25%)
                                                                                                                                                              profile_image
                                                                                                                                                              1

                                                                                                                                                              79. 100[V], 800[W], 역률 80[%]인 교류회로의 리액턴스는 몇 [Ω] 인가?

                                                                                                                                                              1. 12[Ω]
                                                                                                                                                              2. 10[Ω]
                                                                                                                                                              3. 8[Ω]
                                                                                                                                                              4. 6[Ω]
                                                                                                                                                              (정답률: 18%)
                                                                                                                                                                profile_image
                                                                                                                                                                1

                                                                                                                                                                80. 전류 I = 30 sinωt + 40 sin (3ωt+45°)[A]의 실효값은 약 몇 [A] 인가?

                                                                                                                                                                1. 25[A]
                                                                                                                                                                2. 35.4[A]
                                                                                                                                                                3. 50[A]
                                                                                                                                                                4. 70.7[A]
                                                                                                                                                                (정답률: 31%)
                                                                                                                                                                  profile_image
                                                                                                                                                                  1

                                                                                                                                                                  5과목: 전기설비

                                                                                                                                                                  81. 고압 가공전선의 높이는 철도 또는 궤도를 횡단하는 경우 레일면상 몇 [m] 이상이어야 하는가?

                                                                                                                                                                  1. 5
                                                                                                                                                                  2. 5.5
                                                                                                                                                                  3. 6
                                                                                                                                                                  4. 6.5
                                                                                                                                                                  (정답률: 47%)
                                                                                                                                                                    profile_image
                                                                                                                                                                    1

                                                                                                                                                                    82. 저압 가공 전선로와 가공 약전류 전선로가 병행 설치되는 경우, 유도작용에 의하여 통신상의 장해가 미치지 아니하도록 하기 위한 최소 이격 거리는 몇 [m] 인가?

                                                                                                                                                                    1. 2.5
                                                                                                                                                                    2. 2.0
                                                                                                                                                                    3. 1.5
                                                                                                                                                                    4. 1.0
                                                                                                                                                                    (정답률: 22%)
                                                                                                                                                                      profile_image
                                                                                                                                                                      1

                                                                                                                                                                      83. 특별고압전로와 비접지식 저압전로를 결합하는 변압기로서 그 특별고압 권선과 저압 권선간에 혼촉방지판이 있는 변압기에 접속하는 저압 옥상전선로의 전선으로 사용할 수 있는 것은?

                                                                                                                                                                      1. 케이블
                                                                                                                                                                      2. 절연전선
                                                                                                                                                                      3. 경동연선
                                                                                                                                                                      4. 강심알루미늄선
                                                                                                                                                                      (정답률: 45%)
                                                                                                                                                                        profile_image
                                                                                                                                                                        1

                                                                                                                                                                        84. 전체의 길이가 16m이고 설계하중이 6.8kN 초과 9.8kN 이하인 철근 콘크리트주를 논, 기타 지반이 연약한 곳 이외의 곳에 시설할 때, 묻히는 깊이를 2.5m 보다 몇[㎝] 가산하여 시설하는 경우에는 기초의 안전율에 대한 고려 없이 시설하여도 되는가?

                                                                                                                                                                        1. 10
                                                                                                                                                                        2. 20
                                                                                                                                                                        3. 30
                                                                                                                                                                        4. 40
                                                                                                                                                                        (정답률: 34%)
                                                                                                                                                                          profile_image
                                                                                                                                                                          1

                                                                                                                                                                          85. 발전기에서 자동적으로 전로로부터 차단하는 장치를 시설하여야 하는 경우가 아닌 것은?

                                                                                                                                                                          1. 용량이 5000kVA 이상인 발전기의 내부에 고장이 생긴 경우
                                                                                                                                                                          2. 용량이 500kVA 이상인 발전기의 구동하는 제어장치의 전원전압이 현저히 저하한 경우
                                                                                                                                                                          3. 용량이 2000kVA 이상인 수차발전기의 스러스트 베어링의 온도가 현저히 상승한 경우
                                                                                                                                                                          4. 발전기에 과전류가 생긴 경우
                                                                                                                                                                          (정답률: 20%)
                                                                                                                                                                            profile_image
                                                                                                                                                                            1

                                                                                                                                                                            86. 저압 연접 인입선의 시설에 맞지 않는 것은?

                                                                                                                                                                            1. 인입선에서 분기점까지 100m를 넘는 지역에 미치지 아니할 것
                                                                                                                                                                            2. 폭 5m를 넘는 도로를 횡단하지 아니할 것
                                                                                                                                                                            3. 옥내를 통과하지 아니할 것
                                                                                                                                                                            4. 전선은 1.6mm의 경동선 또는 동등이상의 세기 및 굵기의 것
                                                                                                                                                                            (정답률: 28%)
                                                                                                                                                                              profile_image
                                                                                                                                                                              1

                                                                                                                                                                              87. 교통신호등의 제어장치의 금속제 외함에는 몇 종 접지공사를 하여야 하는가?

                                                                                                                                                                              1. 제1종
                                                                                                                                                                              2. 제2종
                                                                                                                                                                              3. 제3종
                                                                                                                                                                              4. 특별 제3종
                                                                                                                                                                              (정답률: 40%)
                                                                                                                                                                                profile_image
                                                                                                                                                                                1

                                                                                                                                                                                88. 지중 전선로는 기설 지중 약전류 전선로에 대하여 다음의 어느 것에 의하여 통신상의 장해를 주지 아니하도록 기설약전류 전선로로부터 충분히 이격시키는 등의 조치를 취하여야 하는가?

                                                                                                                                                                                1. 충전전류 또는 표피작용
                                                                                                                                                                                2. 충전전류 또는 유도작용
                                                                                                                                                                                3. 누설전류 또는 표피작용
                                                                                                                                                                                4. 누설전류 또는 유도작용
                                                                                                                                                                                (정답률: 35%)
                                                                                                                                                                                  profile_image
                                                                                                                                                                                  1

                                                                                                                                                                                  89. 일반 주택 및 아파트 각 호실의 현관에 조명용 백열 전등을 설치할 때 사용하는 타임 스위치는 몇 분 이내에 소등되는 것을 시설하여야 하는가?

                                                                                                                                                                                  1. 1분
                                                                                                                                                                                  2. 3분
                                                                                                                                                                                  3. 5분
                                                                                                                                                                                  4. 10분
                                                                                                                                                                                  (정답률: 43%)
                                                                                                                                                                                    profile_image
                                                                                                                                                                                    1

                                                                                                                                                                                    90. 직류식 전기철도에서 배류선은 상승부분 중 지표상 몇[m] 미만의 부분에 대하여는 절연전선 · 캡타이어 케이블 또는 케이블을 사용하고, 사람이 접촉할 우려가 없고 또한 손상을 받을 우려가 없도록 시설하여야 하는가?

                                                                                                                                                                                    1. 2.0
                                                                                                                                                                                    2. 2.5
                                                                                                                                                                                    3. 3.0
                                                                                                                                                                                    4. 3.5
                                                                                                                                                                                    (정답률: 18%)
                                                                                                                                                                                      profile_image
                                                                                                                                                                                      1

                                                                                                                                                                                      91. 고압 또는 특별고압 전로 중 기계기구 및 전선을 보호하기 위해 필요한 곳에는 어떤 것을 반드시 시설하여야 하는가?

                                                                                                                                                                                      1. 계기용변성기
                                                                                                                                                                                      2. 전력용콘덴서
                                                                                                                                                                                      3. 과전류차단기
                                                                                                                                                                                      4. 직렬리액터
                                                                                                                                                                                      (정답률: 35%)
                                                                                                                                                                                        profile_image
                                                                                                                                                                                        1

                                                                                                                                                                                        92. 고압 보안공사를 할 때 지지물로 B종 철근 콘크리트주를 사용하면 그 경간이 최대는 몇 [m] 인가?

                                                                                                                                                                                        1. 75
                                                                                                                                                                                        2. 100
                                                                                                                                                                                        3. 150
                                                                                                                                                                                        4. 200
                                                                                                                                                                                        (정답률: 20%)
                                                                                                                                                                                          profile_image
                                                                                                                                                                                          1

                                                                                                                                                                                          93. 3.3kV용 계기용변성기의 2차측 전로의 접지공사는?

                                                                                                                                                                                          1. 제1종 접지공사
                                                                                                                                                                                          2. 제2종 접지공사
                                                                                                                                                                                          3. 제3종 접지공사
                                                                                                                                                                                          4. 특별 제3종 접지공사
                                                                                                                                                                                          (정답률: 17%)
                                                                                                                                                                                            profile_image
                                                                                                                                                                                            1

                                                                                                                                                                                            94. 다음 중 고압 옥내배선 공사에 시설되지 않는 것은?

                                                                                                                                                                                            1. 애자사용 공사
                                                                                                                                                                                            2. 합성수지관 공사
                                                                                                                                                                                            3. 케이블 공사
                                                                                                                                                                                            4. 케이블 트레이 공사
                                                                                                                                                                                            (정답률: 32%)
                                                                                                                                                                                              profile_image
                                                                                                                                                                                              1

                                                                                                                                                                                              95. 폭연성 분진 또는 화약류의 분말이 전기설비가 발화원이 되어 폭발할 우려가 있는 곳에 시설하는 저압 옥내 전기설비의 배선공사를 할 수 있는 것은?

                                                                                                                                                                                              1. 애자사용공사
                                                                                                                                                                                              2. 캡타이어 케이블공사
                                                                                                                                                                                              3. 합성수지관공사
                                                                                                                                                                                              4. 금속관공사
                                                                                                                                                                                              (정답률: 29%)
                                                                                                                                                                                                profile_image
                                                                                                                                                                                                1

                                                                                                                                                                                                96. 3kV의 고압 옥내 배선을 케이블 공사로 설계하는 경우 사용할 수 없는 케이블은?

                                                                                                                                                                                                1. 연피 케이블
                                                                                                                                                                                                2. 비닐 외장 케이블
                                                                                                                                                                                                3. MI 케이블
                                                                                                                                                                                                4. 클로로프렌 케이블
                                                                                                                                                                                                (정답률: 30%)
                                                                                                                                                                                                  profile_image
                                                                                                                                                                                                  1

                                                                                                                                                                                                  97. 345kV 특별 고압 송전선을 사람이 용이하게 들어가지 않는 산지에 시설할 때 전선의 지표상 최소 높이는 몇[m]인가?

                                                                                                                                                                                                  1. 7.28
                                                                                                                                                                                                  2. 7.85
                                                                                                                                                                                                  3. 8.28
                                                                                                                                                                                                  4. 9.28
                                                                                                                                                                                                  (정답률: 32%)
                                                                                                                                                                                                    profile_image
                                                                                                                                                                                                    1

                                                                                                                                                                                                    98. 사용전압이 25000V를 넣고 60000V이하인 특별고압 가공전선로에서 전화선로의 길이 12km마다의 유도전류는 몇[㎂]를 넘지 아니하도록 하여야 하는가?

                                                                                                                                                                                                    1. 1
                                                                                                                                                                                                    2. 2
                                                                                                                                                                                                    3. 3
                                                                                                                                                                                                    4. 5
                                                                                                                                                                                                    (정답률: 29%)
                                                                                                                                                                                                      profile_image
                                                                                                                                                                                                      1

                                                                                                                                                                                                      99. 제1종 접지 공사시에 접지극은 지하 몇 [cm] 이상의 깊이에 매설하는가?

                                                                                                                                                                                                      1. 30
                                                                                                                                                                                                      2. 50
                                                                                                                                                                                                      3. 75
                                                                                                                                                                                                      4. 100
                                                                                                                                                                                                      (정답률: 36%)
                                                                                                                                                                                                        profile_image
                                                                                                                                                                                                        1

                                                                                                                                                                                                        100. 특별고압 가공 전선로에서 단주를 제외한 철탑의 경간은 몇 [m]이하로 하여야 하는가?

                                                                                                                                                                                                        1. 400
                                                                                                                                                                                                        2. 500
                                                                                                                                                                                                        3. 600
                                                                                                                                                                                                        4. 700
                                                                                                                                                                                                        (정답률: 37%)
                                                                                                                                                                                                          profile_image
                                                                                                                                                                                                          1

                                                                                                                                                                                                          CBT 기출문제는 과거 기출문제를 온라인에서 풀어보는 무료사이트 입니다. 기출문제의 저작권은 출제기관에게 있으며, 관련 문의는 아래 주소로 메일바랍니다.

                                                                                                                                                                                                          문의: kj5359@gmail.com

                                                                                                                                                                                                          © 2025 CBT 기출문제. All rights reserved.
