일반기계기사 (2013-06-02 기출문제)
목록

1과목: 재료역학

1. 직경 20 mm, 길이 50mm의 구리 막대의 양단을 고정하고 막대를 가열하여 40℃ 상승했을 때 고정단을 누르는 힘은 약 몇 kN 정도인가? (단, 구리의 선팽창계수 α = 0.16×10-4/℃, 탄성계수 E = 110 GPa 이다.)

  1. 52
  2. 25
  3. 30
  4. 22
(정답률: 62%)
    profile_image
    1

    2. 피로 한도(fatigue limit)와 가장 관계가 깊은 하중은?

    1. 충격 하중
    2. 정 하중
    3. 반복 하중
    4. 수직 하중
    (정답률: 59%)
      profile_image
      1

      3. 그림과 같은 평면 트러스에서 절점 A에 단일하중 P = 80kN이 작용할 때, 부재 AB에 발생하는 부재력의 크기 및 방향을 구하면?

      1. 60 kN, 압축
      2. 100 kN, 압축
      3. 60 kN, 인장
      4. 100 kN, 인장
      (정답률: 47%)
        profile_image
        1

        4. 그림과 같은 직사각형 단면을 갖는 기둥이 단면의 도심에 길이 방향의 압축하중을 받고 있다. x-x축 중심의 좌굴과 y-y축 중심의 좌굴에 대한 잉계하중의 비는? (단, 두 경우에 있어서의 지지조건은 동일하다.)

        1. 0.09
        2. 0.18
        3. 0.21
        4. 0.36
        (정답률: 48%)
          profile_image
          1

          5. 길이 L = 2m 이고 지름 ø25mm인 원형단면의 단순 지지보의 중앙에 집중하중 400 kN이 작용할 때 최대 굽힘응력은 약 몇 kN/mm2 인가?

          1. 65
          2. 100
          3. 130
          4. 200
          (정답률: 52%)
            profile_image
            1

            6. 단면이 정사각형인 외팔보에서 그림과 같은 하중을 받고 있을 때 허용응력이 σω이면 정사각형 단면의 한변의 길이 b는 얼마 이상이어야 하는가?

            (정답률: 36%)
              profile_image
              1

              7. 재료가 순수 전단력을 받아 선형 탄성적으로 거동할 때 변형 에너지밀도를 구하는 식이 아닌 것은? (단, τ : 전단응력, G : 전단 탄성계수, ϓ : 전단 변형률)

              (정답률: 45%)
                profile_image
                1

                8. 두께 2mm, 폭 6mm, 길이 60m인 강대(steel band)가 매달려 있을 때 자중에 의해서 몇 cm가 늘어나는가? (단, 강대의 탄성계수 E = 210 GPa, 단위체적당 무게 ϓ = 78kN/m3 이다.)

                1. 0.067
                2. 0.093
                3. 0.104
                4. 0.127
                (정답률: 41%)
                  profile_image
                  1

                  9. 100 rpm으로 30 kW를 전달시키는 길이 1 m, 지름 7 cm인 둥근 축단의 비틀림각은 약 몇 rad인가? (단, 전단 탄성계수 G = 83 GPa이다.)

                  1. 0.26
                  2. 0.30
                  3. 0.015
                  4. 0.009
                  (정답률: 56%)
                    profile_image
                    1

                    10. 원형단면 보의 지름 D를 2D로 2배 크게 하면, 동일한 전단력이 작용하는 경우 그 단면에서의 최대전단응력(ϓmax)는 어떻게 되는가?

                    (정답률: 53%)
                      profile_image
                      1

                      11. 회전반경 K, 단면 2차 모멘트 I, 단면적은 A라고 할 때 다음 중 맞는 것은?

                      (정답률: 57%)
                        profile_image
                        1

                        12. 그림과 같이 두 와팔보가 롤러(Roller)를 사이에 두고 접촉되어 있을 때, 이 접촉점 C에서의 반력은? (단, 두 보의 굽힘강성 EI는 같다.)

                        (정답률: 34%)
                          profile_image
                          1

                          13. 바깥지름 do = 40cm, 안지름 di = 20cm인 중공축은 동일 단면적을 가진 중심축보다 몇 배의 토크를 견디는가?

                          1. 1.24
                          2. 1.44
                          3. 1.64
                          4. 1.84
                          (정답률: 46%)
                            profile_image
                            1

                            14. 지름 D인 두께가 얇은 링(ring)을 수평면 내에서 회전시킬 때, 링에 생기는 인장응력을 나타내는 식은? (단, 링의 단위 길이에 대한 무게를 W, 링의 원주속도를 V, 링의 단면적을 A, 중력 가속도를 g로 한다.)

                            (정답률: 34%)
                              profile_image
                              1

                              15. 그림과 같이 균일 분포하중을 받고 있는 돌출보의 굽힘모멘트 선도(BMD)는?

                              (정답률: 52%)
                                profile_image
                                1

                                16. 평면 변형률 상태에서 변형률 εx, εy 그리고 ϓxy가 주어졌다면 이때 주변형률 ε1과 ε2는 어떻게 주어지는가?

                                (정답률: 41%)
                                  profile_image
                                  1

                                  17. 그림과 같은 구조물에서 단면 m-n상에 발생하는 최대 수직응력의 크기는 몇 MPa인가?

                                  1. 10
                                  2. 90
                                  3. 100
                                  4. 110
                                  (정답률: 39%)
                                    profile_image
                                    1

                                    18. 길이가 L인 외팔보 AB가 오른쪽 끝 B가 고정되고 전 길이에 ω의 균일분포하중이 작용할 때 이 보의 최대 처짐은? (단, 보의 굽힘 강성 EI는 일정하고, 자중은 무시한다.)

                                    (정답률: 57%)
                                      profile_image
                                      1

                                      19. 다음 그림과 같이 집중하중을 받는 밑단 고정, 타단지지된 보에서 고정단에서의 모멘트는?

                                      1. 0
                                      (정답률: 48%)
                                        profile_image
                                        1

                                        20. 길이가 1m, 지름이 50mm, 전단탄성계수 G = 75 GPa인 환봉축에 800Nㆍm의 토크가 작용될 때 비틀림각은 약 몇 도인가?

                                        1. 1°
                                        2. 2°
                                        3. 3°
                                        4. 4°
                                        (정답률: 57%)
                                          profile_image
                                          1

                                          2과목: 기계열역학

                                          21. 4 kg의 공기르르 온도 15℃에서 일정 체적으로 가열하여 엔트로피가 3.35 kJ/K 증가하였다. 가열 후 온도는 어느 것에 가장 가까운가? (단, 공기의 정적 비열은 0.717 kJ/kg℃이다.)

                                          1. 927K
                                          2. 337K
                                          3. 535K
                                          4. 483K
                                          (정답률: 52%)
                                            profile_image
                                            1

                                            22. 전류 25A, 전압 13V를 가하여 축전지를 충전하고 있다. 충전하는 동안 축전지로부터 15W의 열손실이 있다. 축전지의 내부에너지는 어떤 비율로 변하는가?

                                            1. +310 J/s
                                            2. -310 J/s
                                            3. +340 J/s
                                            4. -340 J/s
                                            (정답률: 40%)
                                              profile_image
                                              1

                                              23. 어떤 사람이 만든 열기관을 대기압 하에서 물의 빙점과 비등점 사이에서 운전할 때 열효율이 28.6%였다고 한다. 다음에서 옳은 것은?

                                              1. 이론적으로 판단할 수 없다.
                                              2. 경우에 따라 있을 수 있다.
                                              3. 이론적으로 있을 수 있다.
                                              4. 이론적으로 있을 수 없다.
                                              (정답률: 45%)
                                                profile_image
                                                1

                                                24. 1 kg의 공기가 압력 P1 = 100 kPa, 온도 t1 = 20 ℃의 상태로부터 P2 = 200 kPa, 온도 t2 = 100 ℃의 상태로 변화하였다면 체적은 약 몇 배로 되는가?

                                                1. 0.64
                                                2. 1.57
                                                3. 3.64
                                                4. 4.57
                                                (정답률: 41%)
                                                  profile_image
                                                  1

                                                  25. 기체가 167 kJ의 열을 흡수하고 동시에 외부로 20 kJ의 일을 했을 때, 내부에너지의 변화는?

                                                  1. 약 187 kJ 증가
                                                  2. 약 187 kJ 감소
                                                  3. 약 147 kJ 증가
                                                  4. 약 147 kJ 감소
                                                  (정답률: 51%)
                                                    profile_image
                                                    1

                                                    26. 성능계수가 3.2인 냉동기가 시간동 20 MJ의 열을 흡수한다. 이 냉동기를 작동하기 위한 동력은 몇 KW인가?

                                                    1. 2.25
                                                    2. 1.74
                                                    3. 2.85
                                                    4. 1.45
                                                    (정답률: 54%)
                                                      profile_image
                                                      1

                                                      27. 이상기체를 단열팽창시키면 온도는 어떻게 되는가?

                                                      1. 내려간다.
                                                      2. 올라간다.
                                                      3. 변화하지 않는다.
                                                      4. 알 수 없다.
                                                      (정답률: 30%)
                                                        profile_image
                                                        1

                                                        28. 가정용 냉장고를 이용하여 겨울에 난방을 할 수 있다고 주장하였다면 이 주장은 이론적으로 열역학 법칙과 어떠한 관계를 갖겠는가?

                                                        1. 열역학 1법칙에 위배된다.
                                                        2. 열역학 2법칙에 위배된다.
                                                        3. 열역학 1, 2법칙에 위배된다.
                                                        4. 열역학 1,2 법칙에 위배되지 않는다.
                                                        (정답률: 36%)
                                                          profile_image
                                                          1

                                                          29. 표준 대기압, 온도 100℃ 하에서 포화액체 물 1 kg이 포화증기로 변하는데 열 2255 kJ이 필요하였다. 이 증발과정에서 엔트로피(entropy)의 증가량은 얼마인가?

                                                          1. 18.6 kJ/kgㆍK
                                                          2. 14.4 kJ/kgㆍK
                                                          3. 10.2 kJ/kgㆍK
                                                          4. 6.0 kJ/kgㆍK
                                                          (정답률: 57%)
                                                            profile_image
                                                            1

                                                            30. 밀폐시스템에서 초기 상태가 300 K, 0.5 m3 인 공기를 등온과정으로 150 kPa에서 600 kPa까지 천천히 압축하였다. 이 과정에서 공기를 압축하는데 필요한 일은 약 몇 kJ인가?

                                                            1. 104
                                                            2. 208
                                                            3. 304
                                                            4. 612
                                                            (정답률: 49%)
                                                              profile_image
                                                              1

                                                              31. 다음 중 이상적인 오토사이클의 효율을 증가시키는 방안으로 맞는 것은?

                                                              1. 최고온도 증가, 압축비 증가, 비열비 증가
                                                              2. 최고온도 증가, 압축비 감소, 비열비 증가
                                                              3. 최고온도 증가, 압축비 증가, 비열비 감소
                                                              4. 최고온도 감소, 압축비 증가, 비열비 감소
                                                              (정답률: 44%)
                                                                profile_image
                                                                1

                                                                32. 25℃, 0.01 MPa 압력의 물 1 kg을 5 MPa 압력의 보일러로 공급할 때 펌프가 가역단열 과정으로 작용한다면 펌프에 필요한 일의 양에 가장 가까운 값은? (단, 물의 비체적은 0.001 m3/kg이다.)

                                                                1. 2.58 kJ
                                                                2. 4.99 kJ
                                                                3. 20.10 kJ
                                                                4. 40.20 kJ
                                                                (정답률: 55%)
                                                                  profile_image
                                                                  1

                                                                  33. 출력 10000 kW의 터빈 플랜트의 매시 연료소비량이 5000 kg/hr이다. 이 플랜트의 열효율은? (단, 연료의 발열량은 33440 kJ/kg 이다.)

                                                                  1. 25%
                                                                  2. 21.5%
                                                                  3. 10.9%
                                                                  4. 40%
                                                                  (정답률: 57%)
                                                                    profile_image
                                                                    1

                                                                    34. 초기에 온도 T, 압력 P 상태의 기체의 질량 m이 들어있는 견고한 용기에 같은 기체를 추가로 주입하여 질량 3m이 온도 2T 상태로 들어가게 되었다. 최종 상태에서 압력은? (단, 기체는 이상기체이다.)

                                                                    1. 6P
                                                                    2. 3P
                                                                    3. 2P
                                                                    4. 3P/2
                                                                    (정답률: 48%)
                                                                      profile_image
                                                                      1

                                                                      35. 다음 정상유동 기기에 대한 설명으로 맞는 것은?

                                                                      1. 압축기의 가역 단열 공기(이상기체)유동에서 압력이 증가하면 온도는 감소한다.
                                                                      2. 일차원 정상유동 노즐 내 작동 유체의 출구 속도는 가역 단열과정이 비가역 과정보다 빠르다.
                                                                      3. 스로틀(throttle)은 유체의 급격한 압력증가를 위한 장치이다.
                                                                      4. 디퓨저(diffuser)는 저속의 유체를 가속시키는 기기로 압축기 내 과정과 반대이다.
                                                                      (정답률: 34%)
                                                                        profile_image
                                                                        1

                                                                        36. 온도가 127℃, 압력이 0.5 MPa, 비체적이 0.4 m3/kg 인 이상기체가 같은 압력 하에서 비체적이 0.3m3/kg으로 되었다면 온도는 약 몇 ℃ 인가?

                                                                        1. 16
                                                                        2. 27
                                                                        3. 96
                                                                        4. 300
                                                                        (정답률: 47%)
                                                                          profile_image
                                                                          1

                                                                          37. 온도 5℃ 와 35℃ 사이에서 작동되는 냉동기의 최대 성능계수는?

                                                                          1. 10.3
                                                                          2. 5.3
                                                                          3. 7.3
                                                                          4. 9.3
                                                                          (정답률: 54%)
                                                                            profile_image
                                                                            1

                                                                            38. 흡수기 냉동기에서 고온의 열을 필요로 하는 곳은?

                                                                            1. 응축기
                                                                            2. 흡수기
                                                                            3. 재생기
                                                                            4. 증발기
                                                                            (정답률: 17%)
                                                                              profile_image
                                                                              1

                                                                              39. 다음의 기본 랭킨 사이클의 보일러에서 가하는 열량은 엔탈피의 값으로 표시하였을 때 올바른 것은? (단, h는 엔탈피이다.)

                                                                              1. h5 - h1
                                                                              2. h4 - h5
                                                                              3. h4 - h2
                                                                              4. h2 - h1
                                                                              (정답률: 43%)
                                                                                profile_image
                                                                                1

                                                                                40. 포화상태량 표를 참조하여 온도 -42.5℃, 압력 100kPa 상태의 암모니아 엔탈피를 구하면?

                                                                                1. -10.97 kJ/kg
                                                                                2. 11.03 kJ/kg
                                                                                3. 27.80 kJ/kg
                                                                                4. 33.16 kJ/kg
                                                                                (정답률: 24%)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 기계유체역학

                                                                                  41. 다음의 그림과 같이 밑면이 2m×2m인 탱크에 비중 0.8인 기름이 떠 있을 때 밑면이 받는 계기압력(게이지압력)은 몇 kPa인가? (단, 물의 밀도는 1000kg/m3이고, 중력가속도는 9.8m/s2이다.

                                                                                  1. 22.1
                                                                                  2. 19.6
                                                                                  3. 17.64
                                                                                  4. 15.68
                                                                                  (정답률: 54%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 그림과 같이 비중이 0.83인 기름이 12m/s의 속도로 수직 고정평판에 직각으로 부딪치고 있다. 판에 작용되는 힘 F는 몇 N인가?

                                                                                    1. 23.5
                                                                                    2. 28.9
                                                                                    3. 288.6
                                                                                    4. 234.7
                                                                                    (정답률: 54%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 부를돈과 압력계(Bourdon gauge)에서 압력에 대한 설명으로 가장 올바른 것은?

                                                                                      1. 액주의 중량과 평형을 이룬다.
                                                                                      2. 탄성력과 평형을 이룬다.
                                                                                      3. 마찰력과 평형을 이룬다.
                                                                                      4. 게이지압력과 평형을 이룬다.
                                                                                      (정답률: 20%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 두 유선 사이의 유동함수 차이 값과 가장 관련이 있는 것은?

                                                                                        1. 질량유량
                                                                                        2. 유량
                                                                                        3. 압력수두
                                                                                        4. 속도수두
                                                                                        (정답률: 22%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 그림에서 입구 A에서 공기의 압력은 3×105 Pa(절대압력), 온도 20℃, 속도 5m/s이다. 그리고 출구 B에서 공기의 압력은 2×105 Pa(절대압력), 온도 20℃이면 출구 B에서의 속도는 몇 m/s 인가? (단, 공기는 이상기체로 가정한다.)

                                                                                          1. 13.3
                                                                                          2. 25.2
                                                                                          3. 30
                                                                                          4. 36
                                                                                          (정답률: 20%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 다음의 그림과 같이 반지름 R인 한 쌍의 평행 원판으로 구성된 절도측정기(parallel plate viscometer)를 사용하여 액체시료의 점성계수를 측정하는 장치가 있다. 위쪽의 원판은 아래쪽 원판과 높이 h를 유지하고 각속도 ω로 회전하고 있으며 갭 사이를 채운 유체의 정도는 위 평판을 정상적으로 돌리는데 필요한 토크를 측정하여 계산한다. 갭 사이의 속도 분포는 선형적이며, Newton 유체일 때, 다음 중 회전하는 원판의 밑면에 작용하는 전단응력의 크기에 대한 설명으로 맞는 것은?

                                                                                            1. 중심축으로부터의 거리에 관계없이 일정하다.
                                                                                            2. 중심축으로부터의 거리에 비례하여 선형적으로 증가한다.
                                                                                            3. 중심축으로부터의 거리의 제곱으로 증가한다.
                                                                                            4. 중심축으로부터의 거리에 반비례하여 감소한다.
                                                                                            (정답률: 37%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 공기가 평판 위를 3m/s의 속도로 흐르고 있다. 선단에서 50cm 떨어진 곳에서의 경계층 두께는? (단, 공기의 동점성계수 v = 16×10-6 m2/s이다.)

                                                                                              1. 0.08 mm
                                                                                              2. 0.82 mm
                                                                                              3. 8.2 mm
                                                                                              4. 82 mm
                                                                                              (정답률: 34%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 입구 단면직이 20cm2 이고 출구 단면적이 10cm2 인 노즐에서 물의 입구 속도가 1 m/s일 때, 입구와 출구의 압력차이 P입구 - P출구는 약 몇 kPa 인가? (단, 노즐은 수평으로 놓여있고 손실은 무시할 수 있다.)

                                                                                                1. -1.5
                                                                                                2. 1.5
                                                                                                3. -2.0
                                                                                                4. 2.0
                                                                                                (정답률: 47%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 밸브(지름 0.3 m)에 연결된 수평원관(지름 0.3 m)에 물(동점성계수 v = 1.0×10-6 m2/s, 밀도 ρ = 997.4 kg/m3)이 유속 2.0 m/s로 유동할 때 손실 동력이 5 kW 이었다. 이것은 공기 (v=1.5×10-5 m2/s, ρ = 1.177 kg/m3)로 완전히 상사한 조건에서 지름 0.15 m인 수평원관에서 실험한다면 손실동력은 약 몇 kW인가?

                                                                                                  1. 6.0
                                                                                                  2. 39.8
                                                                                                  3. 51.4
                                                                                                  4. 159.0
                                                                                                  (정답률: 13%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 유체입자가 일정한 기간 내에 이동한 경로를 이은 선은?

                                                                                                    1. 유선
                                                                                                    2. 유맥선
                                                                                                    3. 유적선
                                                                                                    4. 시간선
                                                                                                    (정답률: 37%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 가로 5m, 세로 4m의 직사각형 평판이 평판 면과 수직한 방향으로 정지된 공기 속에서 10 m/s로 운동할 때 필요한 동력은 약 몇 kW인가? (단, 공기의 밀도는 1.23 kg/m3, 정면도 항력계수는 1.1 이다.)

                                                                                                      1. 1.3
                                                                                                      2. 13.5
                                                                                                      3. 18.1
                                                                                                      4. 324.1
                                                                                                      (정답률: 38%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 물을 사용하는 원심 펌프의 설계점에서의 전 양정이 30 m이고 유량은 1.2 m3/min 이다. 이 펌프의 전효율이 80%라면 이 펌프를 1200 rpm의 설계점에서 운전할 때 필요하나 축동력을 공급하기 위한 토크는 몇 Nㆍm인가?

                                                                                                        1. 46.7
                                                                                                        2. 58.5
                                                                                                        3. 467
                                                                                                        4. 585
                                                                                                        (정답률: 41%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 지름이 5 cm인 비누풍선 속의 내부 초과 압력은 2.08 Pa이다. 이 비누막의 표면 장력은 몇 N/m인가?

                                                                                                          1. 1.3 × 10-3
                                                                                                          2. 5.2 × 10-3
                                                                                                          3. 5.2 × 10-2
                                                                                                          4. 1.3 × 10-2
                                                                                                          (정답률: 42%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 다음 중 물리량의 차원이 틀리게 표시된 것은? (단, F : 힘, M : 질량, L : 길이, T : 시간을 의미한다.)

                                                                                                            1. 선운동량 : MLT-1
                                                                                                            2. 각운동량 : ML2T-1
                                                                                                            3. 통력 : FLT-1
                                                                                                            4. 에너지 : MLT-1
                                                                                                            (정답률: 46%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 그림과 같이 지름 D와 깊이 H의 원통 용기 내에 액체가 가득 차 있다. 수평방향으로의 등가속도 (가속도 = a) 운동을 하여 내부의 물의 35%가 흘러 넘쳤다면 가속도 a와 중력가속도 g의 관계로 올바른 것은? (단, D = 1.2H 이다.)

                                                                                                              1. a = 1.2 g
                                                                                                              2. a = 0.8 g
                                                                                                              3. a = 0.58 g
                                                                                                              4. a = 1.42 g
                                                                                                              (정답률: 32%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 지름이 일정하고 수평으로 놓여진 원관 내의 유동이 완전 발달된 층류 유동일 경우 압력은 유동의 진행 방향으로 어떻게 변화하는가?

                                                                                                                1. 선형으로 감소한다.
                                                                                                                2. 선형으로 증가한다.
                                                                                                                3. 포물선형으로 증가한다.
                                                                                                                4. 포물선형으로 감소한다.
                                                                                                                (정답률: 13%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 어느 장치에서의 유량 Q m3/s는 지름 D cm, 높이 H m, 중력가속도 g m/s2, 동정성계수 v m2/s 와 관계가 있다. 차원해석(파이정리)을 하여 무차원수 사이의 관계식으로 나타내고자 할 때 최소한 필요한 무차원수는 몇 개인가?

                                                                                                                  1. 2
                                                                                                                  2. 3
                                                                                                                  3. 4
                                                                                                                  4. 5
                                                                                                                  (정답률: 43%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 위가 열린 원뿔형 용기에 그림과 같이 물이 채워져 있을 때 아래면(반지름 0.5m)에 작용하는 정수력은 약 몇 kN인가?

                                                                                                                    1. 0.77
                                                                                                                    2. 2.28
                                                                                                                    3. 3.08
                                                                                                                    4. 3.84
                                                                                                                    (정답률: 24%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 수평 원관 속을 흐르는 유체의 층류 유동에서 관마찰계수는?

                                                                                                                      1. 상대조도만의 함수이다.
                                                                                                                      2. 마하수만의 함수이다.
                                                                                                                      3. 레이놀즈수만의 함수이다.
                                                                                                                      4. 프루드수만의 함수이다.
                                                                                                                      (정답률: 57%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 안지름이 30mm, 길이 1.5m인 파이프 안을 유체가 난류 상태로 유동하여 압력손실이 14715 Pa로 나타났다. 관벽에 나타나는 전단응력은 약 몇 Pa인가?

                                                                                                                        1. 7.35 × 10-3
                                                                                                                        2. 73.5
                                                                                                                        3. 7.35 × 10-5
                                                                                                                        4. 7350
                                                                                                                        (정답률: 36%)
                                                                                                                          profile_image
                                                                                                                          1

                                                                                                                          4과목: 기계재료 및 유압기기

                                                                                                                          61. 순철의 자기변태와 동소변태를 설명한 것으로 틀린 것은?

                                                                                                                          1. 동소변태란 결정격자가 변하는 변태를 말한다.
                                                                                                                          2. 자기변태도 결정격자가 변하는 변태이다.
                                                                                                                          3. 동소변태점은 A3점과 A4점이 있다.
                                                                                                                          4. 자기변태점은 약 768℃정도이며 일명 큐리(curie)점이라 한다.
                                                                                                                          (정답률: 73%)
                                                                                                                            profile_image
                                                                                                                            1

                                                                                                                            62. 같은 조건하에서 금속의 냉각속도가 빠르면 조작은 어떻게 변하는가?

                                                                                                                            1. 결정입자가 미세해진다.
                                                                                                                            2. 냉각속도와 금속의 조직과는 관계가 없다.
                                                                                                                            3. 금속의 조직이 조대해진다.
                                                                                                                            4. 소수의 핵이 성장해서 응고된다.
                                                                                                                            (정답률: 65%)
                                                                                                                              profile_image
                                                                                                                              1

                                                                                                                              63. 다음의 탄소강 조직 중 일반적으로 경도가 가장 낮은 것은?

                                                                                                                              1. 페라이트
                                                                                                                              2. 트루스타이트
                                                                                                                              3. 마텐자이트
                                                                                                                              4. 시멘타이트
                                                                                                                              (정답률: 76%)
                                                                                                                                profile_image
                                                                                                                                1

                                                                                                                                64. 금속을 소성가공 할 때에 냉간가공과 열간가공을 구분하는 온도는?

                                                                                                                                1. 담금질온도
                                                                                                                                2. 변태온도
                                                                                                                                3. 재결정온도
                                                                                                                                4. 단조온도
                                                                                                                                (정답률: 75%)
                                                                                                                                  profile_image
                                                                                                                                  1

                                                                                                                                  65. 베이나이트(bainite)조직을 얻기 위한 항온열처리 조작으로 가장 적합한 것은?

                                                                                                                                  1. 오스포밍
                                                                                                                                  2. 마아퀜칭
                                                                                                                                  3. 오스템퍼링
                                                                                                                                  4. 마템퍼링
                                                                                                                                  (정답률: 63%)
                                                                                                                                    profile_image
                                                                                                                                    1

                                                                                                                                    66. 황(S) 성분이 적은 선철을 용해로, 전기로에서 용해한 후 주형에 주입 전 마그네슘, 세륨, 칼슘 등을 첨가시켜 흑연을 구상화한 것은?

                                                                                                                                    1. 황금주철
                                                                                                                                    2. 구상흑연주철
                                                                                                                                    3. 칠드주철
                                                                                                                                    4. 가단주철
                                                                                                                                    (정답률: 79%)
                                                                                                                                      profile_image
                                                                                                                                      1

                                                                                                                                      67. 경도가 대단히 높아 압연이나 단조작업을 할 수 없는 조직은?

                                                                                                                                      1. 시멘타이트(cementite)
                                                                                                                                      2. 오스테나이트(austenite)
                                                                                                                                      3. 페라이트(ferrite)
                                                                                                                                      4. 펄라이트(pearlite)
                                                                                                                                      (정답률: 61%)
                                                                                                                                        profile_image
                                                                                                                                        1

                                                                                                                                        68. 특구상에 포함된 Ni원소의 영향이다. 틀린 것은?

                                                                                                                                        1. Martensite 조직을 안정화시킨다.
                                                                                                                                        2. 담금질성이 증대된다.
                                                                                                                                        3. 저온 취성을 방지한다.
                                                                                                                                        4. 내식성이 증가한다.
                                                                                                                                        (정답률: 36%)
                                                                                                                                          profile_image
                                                                                                                                          1

                                                                                                                                          69. 탄소강을 풀림(Annealing)하는 목적과 관계없는 것은?

                                                                                                                                          1. 결정입도 조절
                                                                                                                                          2. 상온가공에서 생긴 내부응력 제거
                                                                                                                                          3. 오스테나이트에서 탄소를 유리시킴
                                                                                                                                          4. 재료에 취성과 경도부여
                                                                                                                                          (정답률: 56%)
                                                                                                                                            profile_image
                                                                                                                                            1

                                                                                                                                            70. 주철에서 쇳물의 유동성을 감소시키는 가장 주된 원소는?

                                                                                                                                            1. P
                                                                                                                                            2. Mn
                                                                                                                                            3. S
                                                                                                                                            4. Si
                                                                                                                                            (정답률: 42%)
                                                                                                                                              profile_image
                                                                                                                                              1

                                                                                                                                              71. 유압기기에 사용되는 개스킷(gasket)의 용어 설명으로 다음 중 가장 적합한 것은?

                                                                                                                                              1. 고정부분에 사용되는 실(seal)
                                                                                                                                              2. 운동부분에 사용되는 실(seal)
                                                                                                                                              3. 대기로 개방되어 있는 구멍
                                                                                                                                              4. 흐름의 단면적을 감소시켜 관로 내 저항을 갖게 하는 기구
                                                                                                                                              (정답률: 68%)
                                                                                                                                                profile_image
                                                                                                                                                1

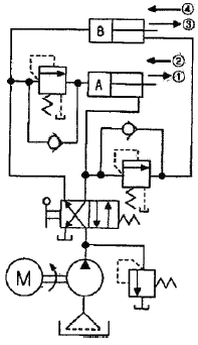

                                                                                                                                                72. 그림의 유압회로는 시퀀스 밸브를 이용한 시퀀스 회로이다. 그림의 상태에서 2위치 4포트 밸브를 조작하여 두 실린더를 작동시킨 후 2위치 4포트 밸브를 반대방향으로 조작하여 두 실린더를 다시 작동시켰을 때 두 실린더의 작동순서(①~④)로 올바른 것은? (단, ①, ②는 A 실린더의 운동방향이고, ③, ④는 B 실린더의 운동방향이다.)

                                                                                                                                                1. ① → ② → ③ → ④
                                                                                                                                                2. ② → ④ → ① → ③
                                                                                                                                                3. ③ → ① → ② → ④
                                                                                                                                                4. ① → ③ → ④ → ②
                                                                                                                                                (정답률: 48%)
                                                                                                                                                  profile_image
                                                                                                                                                  1

                                                                                                                                                  73. 그림과 같은 유압회로의 명칭으로 옳은 것은?

                                                                                                                                                  1. 임의 위치 로크회로
                                                                                                                                                  2. 증강 회로
                                                                                                                                                  3. 독립 작동 시퀀스 회로
                                                                                                                                                  4. 미터 아웃 회로
                                                                                                                                                  (정답률: 67%)
                                                                                                                                                    profile_image
                                                                                                                                                    1

                                                                                                                                                    74. 그림과 같은 유압기호의 명칭은?

                                                                                                                                                    1. 필터
                                                                                                                                                    2. 드레인 배출기
                                                                                                                                                    3. 가열기
                                                                                                                                                    4. 온도 조절기
                                                                                                                                                    (정답률: 73%)
                                                                                                                                                      profile_image
                                                                                                                                                      1

                                                                                                                                                      75. 유압 펌프에서 토출되는 최대 유량이 50 L/min일 때 펌프 흡입측의 배관 안지름으로 가장 적합한 것은? (단, 펌프 흡입측 유속은 0.6 m/s이다.)

                                                                                                                                                      1. 22 mm
                                                                                                                                                      2. 42 mm
                                                                                                                                                      3. 62 mm
                                                                                                                                                      4. 82 mm
                                                                                                                                                      (정답률: 68%)
                                                                                                                                                        profile_image
                                                                                                                                                        1

                                                                                                                                                        76. 유압밸브의 전환 도중에서 과도적으로 생긴 밸브 포트 사이의 흐름을 의미하는 유압 용어는?

                                                                                                                                                        1. 랩(lap)
                                                                                                                                                        2. 풀 컷 오프(pull cut-off)
                                                                                                                                                        3. 서지 압(surge pressure)
                                                                                                                                                        4. 인터 플로(inter-flow)
                                                                                                                                                        (정답률: 75%)
                                                                                                                                                          profile_image
                                                                                                                                                          1

                                                                                                                                                          77. 부하의 낙하를 방지하기 위하여 배압(back pressure)을 부여하는 밸브는?

                                                                                                                                                          1. 카운터 밸런스 밸브(counter balance valve)
                                                                                                                                                          2. 릴리프 밸브(relief valve)
                                                                                                                                                          3. 무부하 밸브(unleading valve)
                                                                                                                                                          4. 시퀀스 밸브(sequence valve)
                                                                                                                                                          (정답률: 75%)
                                                                                                                                                            profile_image
                                                                                                                                                            1

                                                                                                                                                            78. 어큐뮬레이터는 고압 용기이므로 장착과 취급에 각별한 주의가 요망된다. 이에 관련된 설명으로 틀린 것은?

                                                                                                                                                            1. 점검 및 보수가 편리한 장소에 설치한다.
                                                                                                                                                            2. 어큐뮬레이터에 용접, 가공, 구멍뚫기 등은 금지한다.
                                                                                                                                                            3. 충격 완충용으로 사용할 경우는 가급적 충격이 발생하는 곳으로부터 멀리 설치한다.
                                                                                                                                                            4. 펌프와 어큐뮬레이터와의 사이에는 체크밸브를 설치하여 유압유가 펌프 쪽으로 역류하는 것을 방지한다.
                                                                                                                                                            (정답률: 72%)
                                                                                                                                                              profile_image
                                                                                                                                                              1

                                                                                                                                                              79. 유압유의 점도가 낮을 때 유압 장치에 미치는 영향에 대한 설명으로 거리가 먼 것은?

                                                                                                                                                              1. 내부 및 외부의 기름 누출 증대
                                                                                                                                                              2. 마모의 증대와 압력 유지 곤란
                                                                                                                                                              3. 펌프의 용적 효율 저하
                                                                                                                                                              4. 마찰 증가에 따른 기계 효율의 저하
                                                                                                                                                              (정답률: 50%)
                                                                                                                                                                profile_image
                                                                                                                                                                1

                                                                                                                                                                80. 유압 기본회로 중 미터인 회로에 대한 설명으로 틀린 것은?

                                                                                                                                                                1. 유량제어 밸브는 실린더 입구 측에 설치한다.
                                                                                                                                                                2. 펌프의 송출압은 릴리프밸브 설정압으로 정해진다.
                                                                                                                                                                3. 유량 여분이 필요치 않아 동력손실이 거의 없다.
                                                                                                                                                                4. 속도제어 회로로 체크밸브에 의하여 한 방향만의 속도가 제어된다.
                                                                                                                                                                (정답률: 59%)
                                                                                                                                                                  profile_image
                                                                                                                                                                  1

                                                                                                                                                                  5과목: 기계제작법 및 기계동력학

                                                                                                                                                                  81. 구성인선(built-up edge)의 방지 대책으로 옳은 것은?

                                                                                                                                                                  1. 절삭깊이를 많게 한다.
                                                                                                                                                                  2. 절삭속도를 느리게 한다.
                                                                                                                                                                  3. 절삭공구 경사각을 작게 한다.
                                                                                                                                                                  4. 절삭공구의 인선을 예리하게 한다.
                                                                                                                                                                  (정답률: 61%)
                                                                                                                                                                    profile_image
                                                                                                                                                                    1

                                                                                                                                                                    82. 다음 중 나사의 각도, 피치, 호칭지름의 측정이 가능한 측정기는?

                                                                                                                                                                    1. 사인바
                                                                                                                                                                    2. 정밀수준기
                                                                                                                                                                    3. 공구현미경
                                                                                                                                                                    4. 버니어캘리퍼스
                                                                                                                                                                    (정답률: 49%)
                                                                                                                                                                      profile_image
                                                                                                                                                                      1

                                                                                                                                                                      83. CNC 프로그래밍에서 G 기능이란?

                                                                                                                                                                      1. 보조기능
                                                                                                                                                                      2. 이송기능
                                                                                                                                                                      3. 주축기능
                                                                                                                                                                      4. 준비기능
                                                                                                                                                                      (정답률: 47%)
                                                                                                                                                                        profile_image
                                                                                                                                                                        1

                                                                                                                                                                        84. 가공액은 물이나 경유를 사용하여 세라믹에 구멍을 가공할 수 있는 것은?

                                                                                                                                                                        1. 래핑 가공
                                                                                                                                                                        2. 전주 가공
                                                                                                                                                                        3. 전해 가공
                                                                                                                                                                        4. 초음파 가공
                                                                                                                                                                        (정답률: 44%)
                                                                                                                                                                          profile_image
                                                                                                                                                                          1

                                                                                                                                                                          85. 밀링작업의 단식 분할법으로 이(tooth)수 가 28개인 스퍼기어를 가공할 때 브라운샤프형 분할판 No2 21구멍열에서 분할 크랭크의 회전수와 구멍수는?

                                                                                                                                                                          1. 0회전시키고 6구멍씩 전진
                                                                                                                                                                          2. 0회전시키고 9구멍씩 전진
                                                                                                                                                                          3. 1회전시키고 6구멍씩 전진
                                                                                                                                                                          4. 1회전시키고 9구멍씩 전진
                                                                                                                                                                          (정답률: 32%)
                                                                                                                                                                            profile_image
                                                                                                                                                                            1

                                                                                                                                                                            86. 표면이 서로 다른 모양으로 조각된 1쌍의 다이를 이용하여 메달, 주화 등을 가공하는 방법은?

                                                                                                                                                                            1. 벌징(bulging)
                                                                                                                                                                            2. 코이닝(coining)
                                                                                                                                                                            3. 스피닝(spinning)
                                                                                                                                                                            4. 엠보싱(embossing)
                                                                                                                                                                            (정답률: 58%)
                                                                                                                                                                              profile_image
                                                                                                                                                                              1

                                                                                                                                                                              87. 납, 주석, 알루미늄 등의 연한 금속이나 얇은 판금의 가장자리를 다듬질 작업할 때 사용하는 줄눈의 모양은?

                                                                                                                                                                              1. 귀목
                                                                                                                                                                              2. 단목
                                                                                                                                                                              3. 복목
                                                                                                                                                                              4. 파목
                                                                                                                                                                              (정답률: 49%)
                                                                                                                                                                                profile_image
                                                                                                                                                                                1

                                                                                                                                                                                88. 프레스 가공의 보조장치 중 판금재료 바깥둘레의 변형을 방지하기 위하여 사용하는 것은?

                                                                                                                                                                                1. 다이 세트
                                                                                                                                                                                2. 다이 홀더
                                                                                                                                                                                3. 판 누르게
                                                                                                                                                                                4. 금형 가이드
                                                                                                                                                                                (정답률: 42%)
                                                                                                                                                                                  profile_image
                                                                                                                                                                                  1

                                                                                                                                                                                  89. 금속의 표면을 단단하게 하기 위한 물리적인 표면 경화법은?

                                                                                                                                                                                  1. 청화법
                                                                                                                                                                                  2. 질화법
                                                                                                                                                                                  3. 침탄법
                                                                                                                                                                                  4. 화염 경화법
                                                                                                                                                                                  (정답률: 52%)
                                                                                                                                                                                    profile_image
                                                                                                                                                                                    1

                                                                                                                                                                                    90. 초음파가공에서 나타나는 현상 및 작용에 대한 설명 중 틀린 것은?

                                                                                                                                                                                    1. 공구의 해머링 작용에 의한 가공물의 미세한 파쇄
                                                                                                                                                                                    2. 혼의 재료는 황동, 연강, 공구강 등을 사용
                                                                                                                                                                                    3. 가공물 표면에서의 증발현상
                                                                                                                                                                                    4. 가속된 연삭입자의 충격작용
                                                                                                                                                                                    (정답률: 21%)
                                                                                                                                                                                      profile_image
                                                                                                                                                                                      1

                                                                                                                                                                                      91. 높이 2h인 창문에서 질량 m인 물체를 떨어뜨렸는데 지상에 있는 사람이 이 물체를 받았을 경우 이 사람이 받은 충격량은 얼마인가?

                                                                                                                                                                                      1. mg
                                                                                                                                                                                      (정답률: 29%)
                                                                                                                                                                                        profile_image
                                                                                                                                                                                        1

                                                                                                                                                                                        92. 반경 1 m, 질량 2 kg 인 균일한 디스크가 그림과 같은 30도 경사면에 놓여 있다. 정지 상태에서 놓아 주어 10 m 굴러갔을 때 디스크 중심부의 속도는 약 몇 m/s 인가? (단, 디스크와 경사면 사이에는 미끄러짐이 없으며 중력가속도는 10 m/s2으로 계산한다.)

                                                                                                                                                                                        1. 4.1
                                                                                                                                                                                        2. 6.2
                                                                                                                                                                                        3. 8.2
                                                                                                                                                                                        4. 10.4
                                                                                                                                                                                        (정답률: 27%)
                                                                                                                                                                                          profile_image
                                                                                                                                                                                          1

                                                                                                                                                                                          93. 그림과 같이 길이 L, 질량 m 인 일정 단면의 가늘고 긴 봉에서 봉의 한 끝을 지나고 봉에 수직인 축에 대한 질량관성모멘트 Iy는?

                                                                                                                                                                                          (정답률: 42%)
                                                                                                                                                                                            profile_image
                                                                                                                                                                                            1

                                                                                                                                                                                            94. 반지름이 R인 구가 수평한 평면 위를 그림과 같이 미끄러짐 없이 구르고 있다. 중심점 0의 속도가 V일 때 A점 속도의 크기는?

                                                                                                                                                                                            1. V
                                                                                                                                                                                            (정답률: 30%)
                                                                                                                                                                                              profile_image
                                                                                                                                                                                              1

                                                                                                                                                                                              95. 스프링 상수가 1 N/cm인 스프링의 양끝을 고정시키고 스프링의 중앙점에 질량 1 kg의 질점을 붙였다. 이 시스템의 주기는?

                                                                                                                                                                                              1. 0.314 s
                                                                                                                                                                                              2. 0.628 s
                                                                                                                                                                                              3. 1.257 s
                                                                                                                                                                                              4. 1.571 s
                                                                                                                                                                                              (정답률: 12%)
                                                                                                                                                                                                profile_image
                                                                                                                                                                                                1

                                                                                                                                                                                                96. 비강쇠자유진동수 ωn와 감쇠자유진동수 ωd사이의 관계를 정확히 표시한 것은? (단, ζ는 감쇠비를 나타낸다.)

                                                                                                                                                                                                (정답률: 57%)
                                                                                                                                                                                                  profile_image
                                                                                                                                                                                                  1

                                                                                                                                                                                                  97. 최대가속도가 720 cm/s2이고, 매분 480사이클의 진동수로 조회운동을 하고 있는 물체의 진동 진폭은?

                                                                                                                                                                                                  1. 2.85 mm
                                                                                                                                                                                                  2. 5.71 mm
                                                                                                                                                                                                  3. 11.42 mm
                                                                                                                                                                                                  4. 28.52 mm
                                                                                                                                                                                                  (정답률: 29%)
                                                                                                                                                                                                    profile_image
                                                                                                                                                                                                    1

                                                                                                                                                                                                    98. 그림에서 자전거 선수는 2m/s2의 일정 가속도로 달리고 있다. 만약 정지상태에서 출발하였다면 5초 후의 위치는? (단, 지면과 자전거의 마찰은 무시한다.)

                                                                                                                                                                                                    1. 10 m
                                                                                                                                                                                                    2. 12.5 m
                                                                                                                                                                                                    3. 20 m
                                                                                                                                                                                                    4. 25 m
                                                                                                                                                                                                    (정답률: 48%)
                                                                                                                                                                                                      profile_image
                                                                                                                                                                                                      1

                                                                                                                                                                                                      99. 운동방정식 에서 변위에 대한 식이 로 표시될 때 초기조건에 의해 결정되어야 할 임의상수는?

                                                                                                                                                                                                      1. X 와 X0
                                                                                                                                                                                                      2. X 와 ø1
                                                                                                                                                                                                      3. X0 와 ø1
                                                                                                                                                                                                      4. X0 와 ø2
                                                                                                                                                                                                      (정답률: 22%)
                                                                                                                                                                                                        profile_image
                                                                                                                                                                                                        1

                                                                                                                                                                                                        100. 질량이 m 인 공이 그림과 같이 속력이 v, 각도가 α 로 질량이 큰 금속판에 사출되었다. 만일 공과 금속판 사이의 반발계수가 0.8 이고, 공과 금속판 사이의 마찰이 무시된다면 입사각 α 와 출사각 β 의 관계는?

                                                                                                                                                                                                        1. β = 0
                                                                                                                                                                                                        2. α ＞ β
                                                                                                                                                                                                        3. α = β
                                                                                                                                                                                                        4. α ＜ β
                                                                                                                                                                                                        (정답률: 48%)
                                                                                                                                                                                                          profile_image
                                                                                                                                                                                                          1

                                                                                                                                                                                                          CBT 기출문제는 과거 기출문제를 온라인에서 풀어보는 무료사이트 입니다. 기출문제의 저작권은 출제기관에게 있으며, 관련 문의는 아래 주소로 메일바랍니다.

                                                                                                                                                                                                          문의: kj5359@gmail.com

                                                                                                                                                                                                          © 2025 CBT 기출문제. All rights reserved.
