일반기계기사 (2007-09-02 기출문제)
목록

1과목: 재료역학

1. 한 변의 길이가 4cm인 정사각형 단면의 봉이 있다. 온도를 40℃ 상승시켜도 길이가 늘어나지 않도록 하는데 160kN의 힘이 필요하다. 이 봉의 열팽창계수(/℃)는 얼마인가? (단, 탄성계수 E = 200 GPa이다.)

  1. 9.5×10-6
  2. 10.5×10-6
  3. 11.5×10-6
  4. 12.5×10-6
(정답률: 55%)
    profile_image
    1

    2. 다음 중 포아송 비(Poisson’s ratio)에 관한 설명으로 틀린 것은?

    1. 포아송 비는 인장시험에서 인장축에 수직인 방향으로의 수축과 관계 있다.
    2. 탄성계수와 전단탄성계수를 알면 포아송 비를 구할 수 있다.
    3. 탄성 변형시 체적이 변하지 않는 재료의 포아송 비는 0.25이다.
    4. 실존하는 재료의 포아송 비는 0부터 0.5 사이의 범위에 있다.
    (정답률: 39%)
      profile_image
      1

      3. 균일 단면을 가지는 수직 강봉 하단에 하중 P가 작용하고 있다. 이 때 봉의 전신장량은 얼마인가? (단, 강봉의 단면적은 A, 길이는 L, 비중량은 γ, 그리고 탄성계수는 E이다.)

      (정답률: 46%)
        profile_image
        1

        4. 그림과 같은 2축 응력상태에서 σx=200MPa, σy=-300MPa이 작용할 때, 최대 전단응력의 크기는 몇 MPa인가?

        1. 250
        2. 450
        3. 650
        4. 850
        (정답률: 68%)
          profile_image
          1

          5. 그림과 같이 순수굽힘 상태에 있는 AB구간의 보에서 굽힘에 의해 중립면의 곡률은 얼마인가? (단, 보의 탄성계수는 E이고, 단면 2차모멘트는 I이다.)

          (정답률: 22%)
            profile_image
            1

            6. 그림과 같은 단순보의 지점 반력(RA, RB)은 몇 N인가?

            1. RA=50, RB=1350
            2. RA=-250, RB=1550
            3. RA=-150, RB=1450
            4. RA=-50, RB=1350
            (정답률: 47%)
              profile_image
              1

              7. 그림과 같은 원형단면의 외팔보 2개의 지름의 비가 d1:d2 = 5 : 6이고, 그 밖의 치수와 재료는 똑같다. 이 두 보가 똑같은 집중하중을 받고 있을 때, 이들 보 속에 저장되는 변형에너지의 비 U1:U2는?

              1. 63:53
              2. 62:52
              3. 64:54
              4. 53:63
              (정답률: 25%)
                profile_image
                1

                8. 폭 × 높이 = 4cm x 8cm인 직사각형 단면이고 길이가 1m인 외팔보의 자유단에 집중하중 30 kN이 작용할 때 보의 처짐의 최대값은 몇 cm인가? (단, 탄성계수 E = 210 GPa이다.)

                1. 1.50
                2. 2.79
                3. 4.50
                4. 11.16
                (정답률: 50%)
                  profile_image
                  1

                  9. 그림과 같이 외팔보의 중앙에 집중하중 W가 작용할 때, 최대처짐을 나타내는 식은? (단, 보의 탄성계수는 E이고, 단면 2차모멘트는 1이다.)

                  (정답률: 45%)
                    profile_image
                    1

                    10. 무게 100N인 물체가 두 개의 줄 AC, BC에 의해서 동일 평면상에서 평형을 이루고 있다. 줄 BC에 걸리는 장력은 몇 N 인가?

                    1. 51.8
                    2. 62.5
                    3. 73.2
                    4. 89.3
                    (정답률: 52%)
                      profile_image
                      1

                      11. 평면 응력상태에 있는 어느 점에서 응력이 σx=σy=σ, σz=τxy=τyz=τzx=0일 때 모어(Mohr)의 원으로 나타내면?

                      (정답률: 25%)
                        profile_image
                        1

                        12. 다음 중 주평면(主平面)의 성질을 옳게 설명한 것은?

                        1. 주평면에는 최대 수직 응력만이 작용한다.
                        2. 주평면에는 최대 전단 응력만이 작용한다.
                        3. 주평면에는 최대, 최소의 수직 응력만이 작용한다.
                        4. 주평면에는 전단 응력과 수직 응력이 모두 작용한다.
                        (정답률: 30%)
                          profile_image
                          1

                          13. 다음 중 체적계수(bulk modulus)를 나타낸 식은? (단, E는 탄성계수, G는 전단탄성계수, v는 포아송비이다.)

                          (정답률: 36%)
                            profile_image
                            1

                            14. 탄성 계수 E = 200GPa, 좌굴 응력 σB = 320MPa인 강재기둥에 오일러(Euler) 공식을 적용할 수 있는 한계 세장비는? (단, n은 양단지지 상태에 따른 좌굴 계수이다.)

                            1. 62.5√n
                            2. 78.5√n
                            3. 85.5√n
                            4. 90.5√n
                            (정답률: 54%)
                              profile_image
                              1

                              15. 양단 고정보의 중앙에 집중 하중 W가 작용할 때 굽힘 모멘트 선도(BMD)는?

                              (정답률: 40%)
                                profile_image
                                1

                                16. 안지름 80cm의 얇은 원통에 내압 1MPa이 작용할 때 원통의 최소 두께는 몇 mm인가? (단, 재료의 허용응력은 80MPa이다.)

                                1. 2.5
                                2. 5
                                3. 8
                                4. 10
                                (정답률: 49%)
                                  profile_image
                                  1

                                  17. 바깥지름 8cm, 안지름 6cm의 속이 빈 축에 7000N∙m의 비틀림 모멘트가 작용하고 있다. 이 때 발생하는 최대 비틀림 응력을 구하면 몇 MPa인가?

                                  1. 43.8
                                  2. 53.8
                                  3. 63.8
                                  4. 101.9
                                  (정답률: 46%)
                                    profile_image
                                    1

                                    18. 지름이 60mm인 연강축이 있다. 이 축의 허용 전단응력은 40 MPa이며 단위길이당 허용 회전각도는 1.5°이다. 연강의 전단 탄성계수를 80GPa이라 할 때 이 축의 최대 허용 토크 T는 몇 N∙m인가?

                                    1. 696
                                    2. 1696
                                    3. 2664
                                    4. 3664
                                    (정답률: 39%)
                                      profile_image
                                      1

                                      19. 그림과 같이 길이가 1m, 단면적이 1cm2인 막대의 B점이 벽에서 0.5mm 만큼 떨어져 있다. 온도가 50℃ 만큼 상승하였을 때 B점이 벽에 닿지 않기 위한 외력 P의 최소값은? (단, 재료의 탄성계수는 E=200GPa, 선형 열팽창계수는 α=1.5×10-5/℃이다.)

                                      1. 5 kN
                                      2. 10 kN
                                      3. 15 kN
                                      4. 20 kN
                                      (정답률: 24%)
                                        profile_image
                                        1

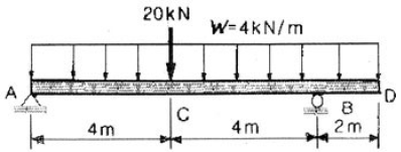

                                        20. 아래 그림에서 전단력의 최대값은?

                                        1. 11 kN
                                        2. 25 kN
                                        3. 27 kN
                                        4. 35 kN
                                        (정답률: 40%)
                                          profile_image
                                          1

                                          2과목: 기계열역학

                                          21. 이상기체의 내부에너지 및 엔탈피는?

                                          1. 압력만의 함수이다.
                                          2. 체적만의 함수이다.
                                          3. 온도만의 함수이다.
                                          4. 온도 및 압력의 함수이다.
                                          (정답률: 50%)
                                            profile_image
                                            1

                                            22. 분자량 28.5인 어떤 완전가스가 압력 200kPa, 온도 100℃에 있어서 갖는 비체적은? (단, 일반기체상수 = 8.314 kJ/kmol K이다.)

                                            1. 약 0.545 m3/kg
                                            2. 약 3.334 m3/kg
                                            3. 약 5.587 m3/kg
                                            4. 약 6.666 m3/kg
                                            (정답률: 58%)
                                              profile_image
                                              1

                                              23. 기체가 0.3 MPa 일정압력 하에 8m3에서 4m3까지 마찰 없이 압축되면서 동시에 500 kJ의 열을 외부에 방출하였다면, 내부에너지(kJ)의 변화는 얼마나 되겠는가?

                                              1. 약 700
                                              2. 약 1700
                                              3. 약 1200
                                              4. 약 1300
                                              (정답률: 30%)
                                                profile_image
                                                1

                                                24. 200m의 높이로부터 250kg의 물체가 땅으로 떨어질 경우 일을 열량으로 환산하면 약 몇 kJ인가?

                                                1. 117
                                                2. 79
                                                3. 203
                                                4. 490
                                                (정답률: 44%)
                                                  profile_image
                                                  1

                                                  25. 온도 200℃, 압력 500kPa, 비체적 0.6m3/kg의 산소가 정압하에서 비체적이 0.4m3/kg으로 되었다면, 변화 후의 온도는?

                                                  1. 42℃
                                                  2. 55℃
                                                  3. 315℃
                                                  4. 437℃
                                                  (정답률: 44%)
                                                    profile_image
                                                    1

                                                    26. 그림과 같은 카르노사이클의 1,2,3,4점에서의 온도를 T1, T2, T3, T4라 할 때 이 사이클의 효율은 어떻게 표시되겠는가?

                                                    (정답률: 38%)
                                                      profile_image
                                                      1

                                                      27. 열병항발전시스템에 대한 설명으로 올바른 것은?

                                                      1. 증기 동력 시스템에서 전기와 함께 공정용 또는 난방용 스팀을 생산하는 시스템이다.
                                                      2. 증기 동력 사이클 상부에 고온에서 작동하는 수은 동력 사이클을 결합한 시스템이다.
                                                      3. 가스 터빈에서 방출되는 폐열을 증기 동력 사이클의 열원으로 사용하는 시스템이다.
                                                      4. 한 단의 재열 사이클과 여러 단의 재생 사이클을 복합한 시스템이다.
                                                      (정답률: 23%)
                                                        profile_image
                                                        1

                                                        28. 어떤 보일러에서 발생한 수증기를 열원으로 사용하면 온도 T1= 350℃에서 매 시간 Q1= 60000kJ의 열을 낼 수 있다. 이 수증기를 고열원으로 하고 또 T2= 50℃의 냉각수를 저열원으로 하는 가역 열기관 카르노 사이클(Carnot cycle)의 출력은 약 몇 kW인가?

                                                        1. 5.82
                                                        2. 6.69
                                                        3. 8.03
                                                        4. 14.3
                                                        (정답률: 40%)
                                                          profile_image
                                                          1

                                                          29. 내부에너지가 40kJ, 절대압력이 200kPa, 체적이 0.1m3, 절대온도가 300K인 계의 엔탈피는?

                                                          1. 60 kJ
                                                          2. 240 kJ
                                                          3. 42 kJ
                                                          4. 80 kJ
                                                          (정답률: 47%)
                                                            profile_image
                                                            1

                                                            30. 물 10kg을 1기압 하에서 20℃로부터 60℃까지 가열할 때 엔트로피의 증가량은? (단, 물의 정압 비열은 4.18 kJ/kgK이다.)

                                                            1. 9.78 kJ/K
                                                            2. 5.35 kJ/K
                                                            3. 8.32 kJ/K
                                                            4. 41.8 kJ/K
                                                            (정답률: 55%)
                                                              profile_image
                                                              1

                                                              31. 500℃와 20℃의 두 열원 사이에 설치되는 열기관이 가질 수 있는 최대의 이론 열효율은 다음 중 어느 것에 가장 가까운가?

                                                              1. 48%
                                                              2. 58%
                                                              3. 62%
                                                              4. 96%
                                                              (정답률: 50%)
                                                                profile_image
                                                                1

                                                                32. 온도 150℃, 압력 0.5MPa의 공기 0.2kg이 압력이 일정한 과정에서 원래 체적의 2배로 늘어난다. 이 과정에서의 일은? (단, 공기의 기체 상수는 0.287 kJ/kgK이다.)

                                                                1. 12.3 kJ
                                                                2. 18.5 kJ
                                                                3. 20.5 kJ
                                                                4. 24.3 kJ
                                                                (정답률: 42%)
                                                                  profile_image
                                                                  1

                                                                  33. 어떤 시스템이 100 kJ의 열을 받고, 150 kJ의 일을 하였다면 이 시스템의 엔트로피는?

                                                                  1. 증가했다.
                                                                  2. 감소했다.
                                                                  3. 변하지 않았다.
                                                                  4. 시스템의 온도에 따라 증가할 수도 있고 감소할 수도 있다.
                                                                  (정답률: 32%)
                                                                    profile_image
                                                                    1

                                                                    34. 밀폐된 실린더 내의 기체를 피스톤으로 압축하여 300 kJ의 열이 발생하였다. 압축일량이 400 kJ이라면 내부에너지 증가는?

                                                                    1. 100 kJ
                                                                    2. 300 kJ
                                                                    3. 400 kJ
                                                                    4. 700 kJ
                                                                    (정답률: 33%)
                                                                      profile_image
                                                                      1

                                                                      35. 준평형 과정으로 실린더 안의 공기를 100 kPa, 300 K 상태에서 400 kPa까지 압축한다. 이 압축 과정 동안 압력과 체적의 관계는 PVn=const(n=1.3)이다. 공기의 정적비열은 Cv=0.717kJ/kgK, 기체상수(R)=0.288 kJ/kgK이다. 단위질량당 일과 열의 전달량은?

                                                                      1. 일 = -108.2 kJ/kg, 열 = -27.11 kJ/kg
                                                                      2. 일 = -108.2 kJ/kg, 열 = -189.3 kJ/kg
                                                                      3. 일 = -125.4 kJ/kg, 열 = -27.11 kJ/kg
                                                                      4. 일 = -125.4 kJ/kg, 열 = -189.3 kJ/kg
                                                                      (정답률: 36%)
                                                                        profile_image
                                                                        1

                                                                        36. 자동차에서 에어컨을 가동할 때 차량 밑으로 물이 떨어졌다. 이 물은 주로 어디서 발생했는가?

                                                                        1. 응축기
                                                                        2. 증발기
                                                                        3. 팽창밸브
                                                                        4. 압축기
                                                                        (정답률: 27%)
                                                                          profile_image
                                                                          1

                                                                          37. 냉동능력 5 냉동톤인 냉동기의 성능계수가 2, 냉동기를 구동하는 가솔린 엔진의 열효율이 20%, 가솔린의 발열량이 43000 kJ/kg 일 경우, 냉동기 구동에 소요되는 가솔린의 소비율은 약 얼마인가? (단, 1 냉동톤은 약 3.52 kW이다.)

                                                                          1. 1.28 kg/h
                                                                          2. 2.12 kg/h
                                                                          3. 3.68 kg/h
                                                                          4. 4.85 kg/h
                                                                          (정답률: 32%)
                                                                            profile_image
                                                                            1

                                                                            38. 다음 그림과 같이 다수의 추를 올려놓은 피스톤이 끼워져 있는 실린더에 들어 있는 가스를 계로 생각한다. 최초압력이 300 kPa이고, 초기체적은 0.⑤m3이다. 피스톤을 고정하여 체적을 일정하게 유지하고 압력이 200 kPa로 떨어질 때까지 계에서 열을 제거할 때 이때의 일은?

                                                                            1. 0 kJ
                                                                            2. 5 kJ
                                                                            3. 10 kJ
                                                                            4. 15 kJ
                                                                            (정답률: 4%)
                                                                              profile_image
                                                                              1

                                                                              39. 다음은 물질의 열역학 성질에 관한 설명이다. 이 중에서 미시적 관점의 설명은 어느 것인가?

                                                                              1. 밀폐공간의 기체를 가열하면 압력이 증가한다.
                                                                              2. 같은 온도에서 액체보다 증기가 더 많은 에너지를 갖고 있다.
                                                                              3. 압력이 증가하면 액체의 끓는 온도가 증가한다.
                                                                              4. 고체를 가열하면 격자의 진동이 활발해 진다.
                                                                              (정답률: 34%)
                                                                                profile_image
                                                                                1

                                                                                40. 오토(Otto) 사이클에 관한 설명 중 틀린 것은?

                                                                                1. 가솔린기관의 공기표준사이클이다.
                                                                                2. 연소과정을 등적가열과정으로 간주한다.
                                                                                3. 압축비가 클수록 효율이 높다.
                                                                                4. 열효율은 작업기체의 종류와 무관하다.
                                                                                (정답률: 50%)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 기계유체역학

                                                                                  41. 길이 150m의 배가 8m/s의 속도로 항해한다. 배가 받는 조파 저항을 연구하는 경우, 길이 1.5m의 기하학적으로 닮은 모형의 속도는 몇 m/s인가?

                                                                                  1. 12
                                                                                  2. 80
                                                                                  3. 1
                                                                                  4. 0.8
                                                                                  (정답률: 40%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 압력강하 △P, 밀도 ρ, 길이 L, 유량 Q에서 얻을 수 있는 무차원수는?

                                                                                    (정답률: 48%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 벽면에 평행한 방향의 속도 u만이 있는 유동장에서 전단응력을 τ, 점성 계수를 μ, 벽면으로부터의 거리를 y로 표시하면 뉴튼의 점성법칙은 어떻게 쓸 수 있는가?

                                                                                      (정답률: 56%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 수력기울선(Hydraulic Grade Line)의 설명으로 가장 적당한 것은?

                                                                                        1. 에너지선보다 위에 있어야 한다.
                                                                                        2. 항상 수평이 된다.
                                                                                        3. 위치 수두와 속도 수두의 합을 나타낸다.
                                                                                        4. 위치 수두와 압력 수두의 합을 나타낸다.
                                                                                        (정답률: 48%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 어떤 탱크에 유체를 가득 채우고, 수직축을 중심으로 일정한 각속도로 회전시킨다. 탱크 밑면에서의 압력은 어떻게 변화하는가?

                                                                                          1. 회전축으로부터의 거리의 제곱에 따라 감소한다.
                                                                                          2. 회전축으로부터의 거리에 따라 직선적으로 증가한다.
                                                                                          3. 회전축으로부터의 거리에 따라 직선적으로 감소한다.
                                                                                          4. 회전축으로부터의 거리의 제곱에 따라 증가한다.
                                                                                          (정답률: 13%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 수평 원관 속을 흐르는 유체의 층류 유동에서 관마찰계수는?

                                                                                            1. 상대조도만의 함수이다.
                                                                                            2. 마하수만의 함수이다.
                                                                                            3. 레이놀즈수만의 함수이다.
                                                                                            4. 프루드수만의 함수이다.
                                                                                            (정답률: 60%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 그림과 같이 물 제트가 고정된 평판에 수직으로 부딪힌다. 마찰을 무시할 때, 제트에 의해 판이 받는 충격력은 얼마인가? (단, 물 제트의 분사속도(Vj)는 10m/s이고, 제트 단면적은 0.01m2이다.)

                                                                                              1. 10 kN
                                                                                              2. 10 N
                                                                                              3. 100 kN
                                                                                              4. 1000 N
                                                                                              (정답률: 52%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 동쪽을 x축 (+)방향, 북쪽을 y축 (+)방향으로 하는 2차원 직각 좌표계에서 2m/s의 일정한 속도로 불어오는 남동풍에 대응하는 속도 포텐셜은? (단, 속도포텐셜 ø는 로 정의된다.)

                                                                                                3. 2x – 2y + 상수
                                                                                                4. 2x + 2y + 상수
                                                                                                (정답률: 19%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 바람에 수직하게 놓인 지름 40cm의 원판(disk)이 받는 항력은 0.4N이었다. 공기 밀도가 1.2kg/m3이고 항력계수가 1.1이라면 풍속은 몇 m/s인가?

                                                                                                  1. 0.8
                                                                                                  2. 1.1
                                                                                                  3. 1.6
                                                                                                  4. 2.2
                                                                                                  (정답률: 54%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 점성 계수가 μ=0.098N∙s/m2인 유체가 평판 위를 u=750y-2.5×10-6y3m/s의 속도분포로 흐를 때 벽면에서의 전단 응력은 몇 N/m2인가? (단, y는 벽면으로부터 m 단위로 잰 수직거리이다.)

                                                                                                    1. 7.35
                                                                                                    2. 73.5
                                                                                                    3. 735
                                                                                                    4. 0.735
                                                                                                    (정답률: 49%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 그림과 같은 수문(ABC)에서 A점은 한지로 연결되어 있다. 수문을 그림과 같은 닫은 상태로 유지하기 위해 필요한 힘 F는 몇 kN인가?

                                                                                                      1. 39.2
                                                                                                      2. 52.3
                                                                                                      3. 58.8
                                                                                                      4. 78.4
                                                                                                      (정답률: 32%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 비중이 0.9인 원유를 1.0m3/min의 유량으로 직경이 150mm인 원형관으로 수송하고자 한다. 100km를 수송하기 위해 필요한 동력은 몇 kW인가? (단, 관마찰계수는 0.02이다.)

                                                                                                        1. 0.251
                                                                                                        2. 1.72
                                                                                                        3. 25.8
                                                                                                        4. 89.0
                                                                                                        (정답률: 40%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 경계층에서 유동박리 현상이 발생하기 제일 어려운 조건은 어느 것인가?

                                                                                                          1. 역압력 구배가 존재할 때
                                                                                                          2. 유동 방향으로 단면이 확대될 때
                                                                                                          3. 유체가 감속될 때
                                                                                                          4. 순압력 구배가 존재할 때
                                                                                                          (정답률: 34%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 수두 차를 읽어 관내 유체의 속도를 측정할 때 역 U자관(inverted U tube) 액주계가 사용되었다면 그 이유는?

                                                                                                            1. 게측 유체의 비중이 작기 때문에
                                                                                                            2. 설치가 간편하기 때문에
                                                                                                            3. 이물질 제거가 쉽기 때문에
                                                                                                            4. 관찰하기 쉽기 때문에
                                                                                                            (정답률: 50%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 공기로 채워진 0.189m3들이 오일 드럼통을 사용하여 잠수부가 해저 바닥으로부터 오래된 배의 닻을 끌어올리려 한다. 바닷물 속에서 닻을 들어 올리는데 필요한 힘은 1780N이고, 공기 중에서 빈 드럼통을 들어 올리는데 필요한 힘은 222N이다. 공기로 채워진 드럼통을 닻에 연결할 때 잠수부가 이 닻을 끌어올리는 데 필요한 최소 힘은 몇 N인가? (단, 바닷물의 비중은 1.025이다.)

                                                                                                              1. 97.5
                                                                                                              2. 99.5
                                                                                                              3. 101.5
                                                                                                              4. 103.5
                                                                                                              (정답률: 45%)
                                                                                                                profile_image
                                                                                                                1

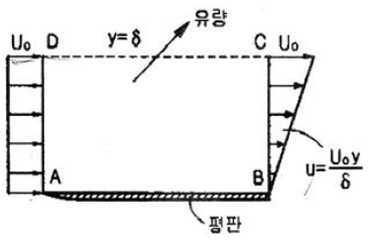

                                                                                                                56. 그림과 같이 입구속도 Uo의 비압축성 유체의 유동이 평판 위를 지나 출구에서의 속도분포가 가 된다. 검사체적을 ABCD로 취한다면 단면 CD를 통과하는 유량은? (단, 그림에서 검사체적의 두께는 δ, 평판의 폭은 b이다.)

                                                                                                                2. Uobδ
                                                                                                                (정답률: 29%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 안지름이 2cm이고 길이 100m인 파이프에 유체가 평균 속도 6.25cm/s로 흐른다. 파이프 입구에서 압력은 출구 압력보다 약 몇 Pa 더 높은가? (단, 파이프는 수평으로 놓여있고, 유체의 밀도는 800kg/m3, 점성계수는 2x10-3kg/m∙s다.)

                                                                                                                  1. 611
                                                                                                                  2. 764
                                                                                                                  3. 1000
                                                                                                                  4. 1243
                                                                                                                  (정답률: 42%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 지름이 0.2m, 길이 10m인 파이프에 기름(비중 0.8, 동점성 계수 1.2x10-4m2/s)이 0.0188m3/s의 유량으로 흐른다. 마찰손실 수두는 몇 m인가?

                                                                                                                    1. 0.023
                                                                                                                    2. 0.029
                                                                                                                    3. 0.⑤
                                                                                                                    4. 0.⑤9
                                                                                                                    (정답률: 55%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 양쪽 끝이 열린 가는 유리관을 수은이 들어있는 그릇에 수직으로 세울 때 생겨나는 현상에 대한 설명으로 틀린 것은?

                                                                                                                      1. 표면장력 때문에 생기는 현상으로 모세관현상이라 부른다.
                                                                                                                      2. 접촉각이 둔각이기 때문에 유리관 내 수은면이 내려간다.
                                                                                                                      3. 수은의 응집력이 수은과 유리 사이의 부착력보다 크기 때문에 유리관 내 수은면이 내려간다.
                                                                                                                      4. 유리관의 단면이 타우너형으로 바뀌어도 수은면이 내려가는 높이에는 변화가 없다.
                                                                                                                      (정답률: 20%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 유효 낙차가 100m인 댐의 유량이 10m3/s일 때 효율 90%인 수력터빈의 출력은 몇 MW인가?

                                                                                                                        1. 8.83
                                                                                                                        2. 9.81
                                                                                                                        3. 10.0
                                                                                                                        4. 10.9
                                                                                                                        (정답률: 38%)
                                                                                                                          profile_image
                                                                                                                          1

                                                                                                                          4과목: 기계재료 및 유압기기

                                                                                                                          61. 강의 열처리 방법 중 표면경화법에 속하는 것은?

                                                                                                                          1. 담금질
                                                                                                                          2. 불림
                                                                                                                          3. 마템퍼
                                                                                                                          4. 침탄법
                                                                                                                          (정답률: 78%)
                                                                                                                            profile_image
                                                                                                                            1

                                                                                                                            62. Sub – zero 처리는 다음 중 어느 것을 위해서 행하는가?

                                                                                                                            1. 오스테나이트 → 펄라이트화
                                                                                                                            2. 펄라이트 → 마텐자이트화
                                                                                                                            3. 잔류 오스테나이트 → 마텐자이트화
                                                                                                                            4. 트루스타이트 → 마텐자이트화
                                                                                                                            (정답률: 84%)
                                                                                                                              profile_image
                                                                                                                              1

                                                                                                                              63. 다음 금속 중에서 용융점이 가장 높은 것은?

                                                                                                                              1. V
                                                                                                                              2. W
                                                                                                                              3. Co
                                                                                                                              4. Mo
                                                                                                                              (정답률: 62%)
                                                                                                                                profile_image
                                                                                                                                1

                                                                                                                                64. 배빗메탈(babbit metal)에 관한 설명으로 옳은 것은?

                                                                                                                                1. Sn – Sb – Cu계 합금으로서 베어링재료로 사용된다.
                                                                                                                                2. Al – Cu – Mg계 합금으로서 상온시효경화 시키면 기계적 성질이 개선된다.
                                                                                                                                3. Cu – Ni – Si계 합금으로서 도전율이 좋으므로 강력도전 재료로 이용된다.
                                                                                                                                4. Zn – Cu – Ti계 합금으로서 강도가 현저히 개선된 경화형 합금이다.
                                                                                                                                (정답률: 75%)
                                                                                                                                  profile_image
                                                                                                                                  1

                                                                                                                                  65. 황동의 종류를 설명한 것이다. 틀린 것은?

                                                                                                                                  1. 톰백 : Zn 8~20%로 색깔이 황금색에 가깝고 냉간가공이 쉬워 단추, 금박, 금모조품, 건축용 금속에 주로 사용
                                                                                                                                  2. 카트리지메탈 : 전구의 소켓, 탄피 같은 복잡한 가공물에 적합
                                                                                                                                  3. 하이브래스 : Zn 30%로 7∙3황동과 용도가 거의 비슷하며 냉간가공 하기 전에 400~500℃의 풀림으로서 β를 소멸시킬 필요가 있다.
                                                                                                                                  4. 문쯔메탈 : Zn 35~45%로 Zn의 양이 많으므로 가격이 고가이나 가공하기 어렵고 판재, 봉재, 선재, 보울트, 너트, 밸브 등에 사용
                                                                                                                                  (정답률: 56%)
                                                                                                                                    profile_image
                                                                                                                                    1

                                                                                                                                    66. 백주철을 열처리로에서 가열한 후 탈탄시켜, 인성을 증가시킨 주철은?

                                                                                                                                    1. 가단주철
                                                                                                                                    2. 회주철
                                                                                                                                    3. 보통주철
                                                                                                                                    4. 구상흑연주철
                                                                                                                                    (정답률: 77%)
                                                                                                                                      profile_image
                                                                                                                                      1

                                                                                                                                      67. 전기 전도도가 좋은 순으로 나열된 것은?

                                                                                                                                      1. Cu ＞ Al ＞ Ag
                                                                                                                                      2. Ag ＞ Al ＞ Cu
                                                                                                                                      3. Fe ＞ Ag ＞ Al
                                                                                                                                      4. Ag ＞ Cu ＞ Al
                                                                                                                                      (정답률: 78%)
                                                                                                                                        profile_image
                                                                                                                                        1

                                                                                                                                        68. 다음 중 초경합금 공구강을 구성하는 탄화물이 아닌 것은?

                                                                                                                                        1. WC
                                                                                                                                        2. Tic
                                                                                                                                        3. TaC
                                                                                                                                        4. Fe3C
                                                                                                                                        (정답률: 57%)
                                                                                                                                          profile_image
                                                                                                                                          1

                                                                                                                                          69. 탄소강을 담금질할 때 재료의 내부와 외부에 담금질 효과가 서로 다르게 나타나는 현상을 무엇이라고 하는가?

                                                                                                                                          1. 노치효과
                                                                                                                                          2. 담금질효과
                                                                                                                                          3. 질량효과
                                                                                                                                          4. 비중효과
                                                                                                                                          (정답률: 64%)
                                                                                                                                            profile_image
                                                                                                                                            1

                                                                                                                                            70. 노안에서 페로실리콘, 알루미늄 등의 탈산제로 충분히 탈산 시킨 강은?

                                                                                                                                            1. 림드강
                                                                                                                                            2. 킬드강
                                                                                                                                            3. 세미킬드강
                                                                                                                                            4. 캡드강
                                                                                                                                            (정답률: 80%)
                                                                                                                                              profile_image
                                                                                                                                              1

                                                                                                                                              71. 다음 중 방향제어밸브에 속하는 것은?

                                                                                                                                              1. 릴리프 밸브
                                                                                                                                              2. 시퀀스 밸브
                                                                                                                                              3. 체크 밸브
                                                                                                                                              4. 교축 밸브
                                                                                                                                              (정답률: 61%)
                                                                                                                                                profile_image
                                                                                                                                                1

                                                                                                                                                72. (보기)와 같은 유압∙공기압 도면기호는 무슨 기호인가?

                                                                                                                                                1. 정용량형 유압 펌프 모터
                                                                                                                                                2. 가변 용량형 유압 펌프 모터
                                                                                                                                                3. 공기압 모터
                                                                                                                                                4. 진공 펌프
                                                                                                                                                (정답률: 73%)
                                                                                                                                                  profile_image
                                                                                                                                                  1

                                                                                                                                                  73. 보기 유압회로도의 명칭으로 다음 중 가장 적합한 것은?

                                                                                                                                                  1. 미터 인 회로
                                                                                                                                                  2. 카운터 밸런스 회로
                                                                                                                                                  3. 미터 아웃 회로
                                                                                                                                                  4. 시퀀스 밸브의 응용회로
                                                                                                                                                  (정답률: 60%)
                                                                                                                                                    profile_image
                                                                                                                                                    1

                                                                                                                                                    74. 엑추에이터의 배출 쪽 관로 내의 흐름을 제어함으로써 속도를 제어하는 회로는?

                                                                                                                                                    1. 방향 제어회로
                                                                                                                                                    2. 미터 인 회로
                                                                                                                                                    3. 미터 아웃 회로
                                                                                                                                                    4. 압력 제어회로
                                                                                                                                                    (정답률: 75%)
                                                                                                                                                      profile_image
                                                                                                                                                      1

                                                                                                                                                      75. 열 교환기에서 유온을 항상 적당한 온도로 유지하기 위하여 사용되는 오일쿨러(oil cooler)의 종류 중 수냉식의 특징 설명으로 틀린 것은?

                                                                                                                                                      1. 냉각수 설비가 필요 없다.
                                                                                                                                                      2. 소형으로 냉각 능력이 크다.
                                                                                                                                                      3. 경음이 적다.
                                                                                                                                                      4. 자동유로 조정이 가능하다.
                                                                                                                                                      (정답률: 70%)
                                                                                                                                                        profile_image
                                                                                                                                                        1

                                                                                                                                                        76. 유압 실린더의 주요 구성 요소가 아닌 것은?

                                                                                                                                                        1. 스풀
                                                                                                                                                        2. 피스톤
                                                                                                                                                        3. 피스톤 로드
                                                                                                                                                        4. 실린더 튜브
                                                                                                                                                        (정답률: 55%)
                                                                                                                                                          profile_image
                                                                                                                                                          1

                                                                                                                                                          77. 다음 중 유압 작동유의 구비조건으로 적당치 않은 것은?

                                                                                                                                                          1. 윤활성이 좋으며 적당한 점도를 갖고 있을 것
                                                                                                                                                          2. 녹이나 부식의 발생을 방지할 것
                                                                                                                                                          3. 동력전달의 확실성이 요구되기 때문에 압축성일 것
                                                                                                                                                          4. 장시간 사용하여도 화학적으로 안정되어 있을 것
                                                                                                                                                          (정답률: 72%)
                                                                                                                                                            profile_image
                                                                                                                                                            1

                                                                                                                                                            78. 다음 중 유압 작동유의 점도가 너무 높을 경우 나타나는 현상으로 가장 적합한 것은?

                                                                                                                                                            1. 내부 누설 및 외부 누설
                                                                                                                                                            2. 동력 손실의 증대
                                                                                                                                                            3. 마찰부분의 마모 증대
                                                                                                                                                            4. 펌프 효율 저하에 따르는 온도 상승
                                                                                                                                                            (정답률: 57%)
                                                                                                                                                              profile_image
                                                                                                                                                              1

                                                                                                                                                              79. 다음 중 채터링 현상에 대한 설명으로 가장 적합한 것은?

                                                                                                                                                              1. 유량제어밸브의 개폐가 연속적으로 반복되어 심한 진동에 의한 밸브 포트에서의 누설 현상
                                                                                                                                                              2. 유동하고 있는 액체의 압력이 국부적으로 저하되어 증기나 함유 기체를 포함하는 기체가 발생하는 현상
                                                                                                                                                              3. 강압밸브, 체크밸브, 릴리프밸브 등에서 밸브시트를 두드려 비교적 높은 소음을 내는 자려 진동 현상
                                                                                                                                                              4. 슬라이드 밸브 등에서 밸브가 중립점에서 조금 변위하여 포트가 열릴 때, 발생하는 압력증가 현상
                                                                                                                                                              (정답률: 74%)
                                                                                                                                                                profile_image
                                                                                                                                                                1

                                                                                                                                                                80. 다음 중 일반적인 층류의 특징 설명으로 틀린 것은?

                                                                                                                                                                1. 레이놀즈 수가 4000 이상일 때 발생한다.
                                                                                                                                                                2. 유체의 동점도가 클 때 발생한다.
                                                                                                                                                                3. 유속이 비교적 작을 때 발생한다.
                                                                                                                                                                4. 배관의 직경에 영향을 받는다.
                                                                                                                                                                (정답률: 72%)
                                                                                                                                                                  profile_image
                                                                                                                                                                  1

                                                                                                                                                                  5과목: 기계제작법 및 기계동력학

                                                                                                                                                                  81. 단조작업에서 해머의 무게가 10kgf, 타격순간의 해머의 속도가 10m/s, 타격에 의한 단조 재료 높이의 변화량이 3mm, 중력가속도가 9.8m/s2, 해머의 효율은 0.9이다. 이 때 단조 에너지는 몇 kgf∙m인가?

                                                                                                                                                                  1. 약 40
                                                                                                                                                                  2. 약 43
                                                                                                                                                                  3. 약 46
                                                                                                                                                                  4. 약 50
                                                                                                                                                                  (정답률: 33%)
                                                                                                                                                                    profile_image
                                                                                                                                                                    1

                                                                                                                                                                    82. 다음 중 박스 지그(box jig)가 가장 많이 사용되는 경우는?

                                                                                                                                                                    1. 밀링머신에서 헬리컬기어를 가공하는 경우
                                                                                                                                                                    2. 선반에서 테이퍼를 가공하는 경우
                                                                                                                                                                    3. 드릴링에서 다량생산하는 경우
                                                                                                                                                                    4. 내면 연삭가공을 하는 경우
                                                                                                                                                                    (정답률: 45%)
                                                                                                                                                                      profile_image
                                                                                                                                                                      1

                                                                                                                                                                      83. 쇳물을 정밀 금속 주형에 고속, 고압으로 주입하여 표면이 우수한 주물을 얻는 구조 방법은?

                                                                                                                                                                      1. 셀몰드 주조
                                                                                                                                                                      2. 칠드 주조
                                                                                                                                                                      3. 다이캐스팅 주조
                                                                                                                                                                      4. 인베스트먼트 주조
                                                                                                                                                                      (정답률: 50%)
                                                                                                                                                                        profile_image
                                                                                                                                                                        1

                                                                                                                                                                        84. 드릴의 홈을 따라서 만들어진 좁은 날이며, 드릴을 안내하는 역할을 하는 것은?

                                                                                                                                                                        1. 탱(tang)
                                                                                                                                                                        2. 마진(margin)
                                                                                                                                                                        3. 생크(shank)
                                                                                                                                                                        4. 윗면 경사각(rake angle)
                                                                                                                                                                        (정답률: 29%)
                                                                                                                                                                          profile_image
                                                                                                                                                                          1

                                                                                                                                                                          85. 버니어 캘리퍼스는 일반적으로 아들자의 한 눈금이 어미자의 (n-1) 눈금을 n 등분한 것이다. 어미자의 한 눈금 간격이 A라고 하면 아들자로 읽을 수 있는 최소 측정값은?

                                                                                                                                                                          1. nA
                                                                                                                                                                          2. A/n
                                                                                                                                                                          3. nA/n-1
                                                                                                                                                                          4. n-1/nA
                                                                                                                                                                          (정답률: 52%)
                                                                                                                                                                            profile_image
                                                                                                                                                                            1

                                                                                                                                                                            86. 테르밋 용접(thermit welding)이란?

                                                                                                                                                                            1. 원자수소의 발열을 이용한 용접
                                                                                                                                                                            2. 전기용접과 가스용접법을 결합한 용접
                                                                                                                                                                            3. 산화철과 알루미늄의 반응열을 이용한 용접
                                                                                                                                                                            4. 액체산소를 이용한 가스용접법의 일종
                                                                                                                                                                            (정답률: 49%)
                                                                                                                                                                              profile_image
                                                                                                                                                                              1

                                                                                                                                                                              87. 지름 100m의 소재를 드로잉하여 지름 70mm의 원통을 만들었다. 이 때 드로잉률은 얼마인가? 또 지름 70mm의 용기를 재드로잉률 0.8로서 재드로잉 하면 용기의 지름은 얼마인가?

                                                                                                                                                                              1. 드로잉률은 80% 이고, 재드로잉한 지름은 56mm이다.
                                                                                                                                                                              2. 드로잉률은 70% 이고, 재드로잉한 지름은 56mm이다.
                                                                                                                                                                              3. 드로잉률은 80% 이고, 재드로잉한 지름은 49mm이다.
                                                                                                                                                                              4. 드로잉률은 70% 이고, 재드로잉한 지름은 49mm이다.
                                                                                                                                                                              (정답률: 68%)
                                                                                                                                                                                profile_image
                                                                                                                                                                                1

                                                                                                                                                                                88. 연삭 숫돌의 3요소에 해당 되지 않는 것은?

                                                                                                                                                                                1. 연삭입자
                                                                                                                                                                                2. 결합제
                                                                                                                                                                                3. 기공
                                                                                                                                                                                4. 조직
                                                                                                                                                                                (정답률: 34%)
                                                                                                                                                                                  profile_image
                                                                                                                                                                                  1

                                                                                                                                                                                  89. NC 서보기구(servo system)의 형식을 피드백장치의 유무와 검출위치에 따라 분류할 때 그 형식이 아닌 것은?

                                                                                                                                                                                  1. 반개방 회로 방식
                                                                                                                                                                                  2. 개방 회로 방식
                                                                                                                                                                                  3. 반폐쇄 회로 방식
                                                                                                                                                                                  4. 폐쇄 회로 방식
                                                                                                                                                                                  (정답률: 36%)
                                                                                                                                                                                    profile_image
                                                                                                                                                                                    1

                                                                                                                                                                                    90. 표면경화법에서 금속침투법 중 아연을 침투시키는 것은?

                                                                                                                                                                                    1. 칼로라이징
                                                                                                                                                                                    2. 세라다이징
                                                                                                                                                                                    3. 크로마이징
                                                                                                                                                                                    4. 실리코나이징
                                                                                                                                                                                    (정답률: 57%)
                                                                                                                                                                                      profile_image
                                                                                                                                                                                      1

                                                                                                                                                                                      91. 주기가 1초인 단진자의 길이는 몇 cm인가?

                                                                                                                                                                                      1. 16.8
                                                                                                                                                                                      2. 20.8
                                                                                                                                                                                      3. 24.8
                                                                                                                                                                                      4. 28.8
                                                                                                                                                                                      (정답률: 41%)
                                                                                                                                                                                        profile_image
                                                                                                                                                                                        1

                                                                                                                                                                                        92. 운동 방정식이 x(t)=13sin3πt 로 주어질 때 이 운동의 주기는 얼마인가?

                                                                                                                                                                                        1. 2/3
                                                                                                                                                                                        2. 3/2
                                                                                                                                                                                        3. 3π
                                                                                                                                                                                        4. 13
                                                                                                                                                                                        (정답률: 43%)
                                                                                                                                                                                          profile_image
                                                                                                                                                                                          1

                                                                                                                                                                                          93. 길이가 1.0m이고 질량이 3kg인 가느다란 막대의 무게 중심에 대한 관성모멘트는 몇 kg∙m2 인가?

                                                                                                                                                                                          1. 0.20
                                                                                                                                                                                          2. 0.25
                                                                                                                                                                                          3. 0.3
                                                                                                                                                                                          4. 0.40
                                                                                                                                                                                          (정답률: 58%)
                                                                                                                                                                                            profile_image
                                                                                                                                                                                            1

                                                                                                                                                                                            94. 다음 그림에 보인 계의 운동방정식으로 맞는 것은? (단, 미소진동이라 가정(sinθ≃θ)하고 막대는 강체로 가정하며 질량은 무시한다.)

                                                                                                                                                                                            1. mL2θ+(mgL+ka2)θ=0
                                                                                                                                                                                            2. mL2θ+ka2θ=0
                                                                                                                                                                                            3. mL2θ+(ka2-mgL)θ=0
                                                                                                                                                                                            4. mL2θ+(ka2-2mgL)θ=0
                                                                                                                                                                                            (정답률: 24%)
                                                                                                                                                                                              profile_image
                                                                                                                                                                                              1

                                                                                                                                                                                              95. 2x+3x+8x=0 으로 주어지는 진동계에서 초기조건이 x(0)=0, x(0)=3.7로 주어질 때, 이 진동계의 해를 x=x0e-atcos(wdt-ø)의 형식으로 표시하면?

                                                                                                                                                                                              (정답률: 16%)
                                                                                                                                                                                                profile_image
                                                                                                                                                                                                1

                                                                                                                                                                                                96. 중량이 42N, 스프링상수가 28N/cm, 감쇠계수(c)가 0.3N∙s/cm 일 때 이 계의 감쇠비()는 얼마인가?

                                                                                                                                                                                                1. 0.323
                                                                                                                                                                                                2. 0.215
                                                                                                                                                                                                3. 0.137
                                                                                                                                                                                                4. 0.174
                                                                                                                                                                                                (정답률: 49%)
                                                                                                                                                                                                  profile_image
                                                                                                                                                                                                  1

                                                                                                                                                                                                  97. 지상에서 공을 v0의 속도로 수직으로 던졌다. 공기저항을 무시할 때, 공기 다시 떨어지기까지 걸린 시간은?

                                                                                                                                                                                                  (정답률: 38%)
                                                                                                                                                                                                    profile_image
                                                                                                                                                                                                    1

                                                                                                                                                                                                    98. 무게 10kN의 구를 위치 A에서 정지상태로부터 놓았을 때, 구가 위치 B를 통과할 때의 속도는 약 몇 cm/s 인가?

                                                                                                                                                                                                    1. 102
                                                                                                                                                                                                    2. 1⑤
                                                                                                                                                                                                    3. 107
                                                                                                                                                                                                    4. 110
                                                                                                                                                                                                    (정답률: 52%)
                                                                                                                                                                                                      profile_image
                                                                                                                                                                                                      1

                                                                                                                                                                                                      99. 그림과 같이 연결봉 질량 m, 진자 추 질량 M으로 단순화된 시스템에서 운동 에너지를 나타내는 식은? (단, 피봇에서 진자 추 까지의 길이는 L 이며 진자 추는 질점으로 가정한다.)

                                                                                                                                                                                                      (정답률: 37%)
                                                                                                                                                                                                        profile_image
                                                                                                                                                                                                        1

                                                                                                                                                                                                        100. 그림과 같은 진동계의 정적 처짐(static deflection)을 측정하니 0.075m 이고 물체 B를 제거한 후의 정적 처짐을 측정하니 0.⑤m 이었다. 물체 B의 질량이 3kg일 때 물체 A의 질량은 몇 kg 인가?

                                                                                                                                                                                                        1. 9
                                                                                                                                                                                                        2. 6
                                                                                                                                                                                                        3. 3
                                                                                                                                                                                                        4. 1.5
                                                                                                                                                                                                        (정답률: 40%)
                                                                                                                                                                                                          profile_image
                                                                                                                                                                                                          1

                                                                                                                                                                                                          CBT 기출문제는 과거 기출문제를 온라인에서 풀어보는 무료사이트 입니다. 기출문제의 저작권은 출제기관에게 있으며, 관련 문의는 아래 주소로 메일바랍니다.

                                                                                                                                                                                                          문의: kj5359@gmail.com

                                                                                                                                                                                                          © 2025 CBT 기출문제. All rights reserved.
