2. 그림은 마찰이 없고 수평인 xy 평면에서 질량이 같은 물체 A, B가 충돌 전과 충돌 후에 운동하는 모습을 나타낸 것이다.

충돌 후 A의 속력 v 는? (단, A, B의 크기는 무시한다.)

4. 그림은 xy 평면에 놓인 원형 고리에 전류 I 가 흐르는 것을 나타낸 것이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

6. 그림은 물결파가 매질Ⅰ,Ⅱ의 경계면에서 굴절하면서 진행하는 것을 모식적으로 나타낸 것이다.Ⅰ, Ⅱ에서 물결파의 파장은 각각 λ₁, λ₂이다.

물결파에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

8. 그림 (가)와 같이 코일, 축전기, 저항을 전압의 최댓값이 일정한 교류 전원에 연결하였다. 그림 (나)는 스위치 S 를 a 에 연결했을 때 회로에 흐르는 전류의 최댓값을 교류 전원의 진동수에 따라 나타낸 것이다.

S 를 b 에 연결했을 때, 이 회로에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

10. 그림과 같이 실로 연결된 물체 A, B가 용수철에 매달려 정지해 있다. A, B의 질량은 m으로 같고, 용수철은 원래 길이 L₀ 보다 L 만큼 늘어나 있다. 실을 끊으면 A는 정지 상태로부터 단진동을 한다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 중력 가속도는 g이고, 용수철과 실의 질량은 무시한다.) [3점]

12. 그림 (가), (나)와 같이 볼록 렌즈와 오목 거울의 광축 위에 물체가 놓여 있다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

14. 그림은 온도가 각각 T_A, T_B인 흑체 A, B가 복사하는 전자기파의 상대적 세기를 파장에 따라 나타낸 것이다. 단위 시간당, 단위 면적당 A, B가 복사하는 에너지는 각각 E_A, E_B 이다.

T_A 와 T_B, E_A 와 E_B 를 비교한 것으로 옳은 것은? [3점]

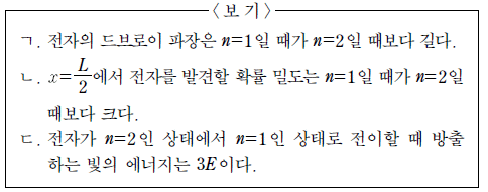

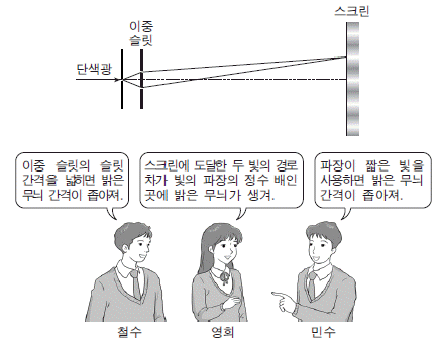

16. 그림은 길이 L 인 일차원 상자에 갇힌 전자의 파동 함수와 에너지 준위를 양자수 n 에 따라 나타낸 것이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]

18. 그림 (가)와 같이 열전달이 잘되는 금속판에 의해 분리된 실린더의 두 부분 A, B에 각각 1 몰의 동일한 단원자 분자 이상 기체가 들어 있다. A, B의 부피와 절대 온도는 각각 V₀ , T₀ 으로 같고, 실린더의 외부 압력은 P₀ 이다. 그림 (나)는 (가)에서 B에 열량 Q를 가했더니 A의 기체가 등압 팽창을 하여 부피가 3/2 V₀ 인 상태에서 피스톤이 정지한 것을 나타낸 것이다.

Q는? (단, 기체 상수는 R 이고, 실린더와 피스톤 사이의 마찰, 피스톤의 질량, 금속판의 열용량은 무시한다.) [3점]

20. 그림은 xy 평면에서 질량이 같은 입자 A, B가 자기장 영역에 각각 v, 2v 의 속력으로 입사하는 모습을 나타낸 것이다. A, B는 자기장 영역에서 각각 반지름 R_A, R_B 인 원궤도를 따라 운동한 후 전기장 영역에서 포물선 운동을 하여 점 P에 도달한다. 자기장의 방향은 xy 평면에서 수직으로 나오는 방향이고, 전기장의 방향은 -y 방향이다.

R_A : R_B 는? (단, 입자의 크기는 무시한다.) [3점]
