1. 그림과 같이 야구 선수가 경기장에서 점 P, Q를 지나는 경로를 따라 달려갔다.

P에서 Q까지 운동하는 동안, 이 야구 선수의 운동에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

3. 그림과 같이 수평면으로부터 높이 H인 지점에서 공 A를 가만히 놓고, 1초 후 공 B를 높이가 45m인 지점에서 수평 방향으로 속력 5m/s 로 던졌다.

A와 B가 동시에 수평면에 도달할 때, 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 중력 가속도는 10m/s²이고, A, B의 크기와 공기 저항은 무시한다.) [3점]

5. 그림 (가)는 xy 평면에서 질량 m인 물체 A가 원점에 정지해 있는 질량 2 kg인 물체 B를 향해 +x 방향, 속력 v 로 등속도 운동하는 것을 나타낸 것이고, 그림 (나)는 A와 B가 충돌하는 순간부터 A와 B의 위치의 x, y성분을 시간에 따라 나타낸 것이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, A, B의 크기는 무시한다.) [3점]

7. 그림과 같이 인공위성 A, B가 반지름이 각각 R, 2R 인 원궤도를 따라 지구 주위를 등속 원운동하고 있다. A와 B의 운동 에너지는 같다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]

9. 그림과 같이 위성이 행성을 한 초점으로 하는 타원 궤도를 따라 점 A , B, C 를 지나며 운동한다. 위성의 궤도에서 행성과 가장 가까운 곳이 A, 가장 먼 곳이 C이고, A에서 B까지와 B에서 C까지 위성이 이동한 거리는 같다.

이 위성의 운동에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

11. 그림은 수평면에서 8m/s 의 속력으로 등속도 운동하던 물체 A 가 용수철에 연결되어 정지해 있는 물체 B와 충돌하는 것을 나타낸 것이다. 충돌 후 A와 B는 한 덩어리가 되어 단진동한다. A와 B의 질량은 2kg으로 같고, 용수철 상수는 400N/m이다.

이 단진동에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 용수철의 질량은 무시한다.) [3점]

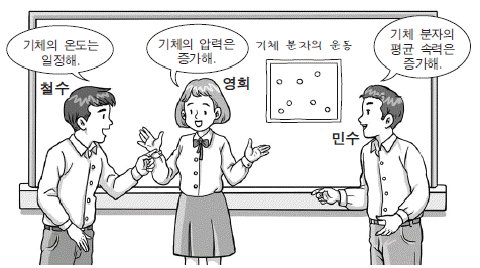

13. 그림은 변형되지 않는 단열 용기 안에 있는 일정량의 이상 기체에 열이 공급될 때, 이 기체에 대해 학생들이 대화하는 모습을 나타낸 것이다.

옳게 말한 학생만을 있는 대로 고른 것은?

15. 그림은 일정량의 이상 기체의 상태가 A→B를 따라 변할 때 압력과 부피의 관계를 나타낸 것이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]

17. 그림과 같이 세기가 E이고 균일한 전기장이 수평 방향으로 걸린 영역에 있는, 마찰이 없는 빗면에서 물체가 일정한 속도로 올라간다. 물체의 질량은 m이고, 전하량은 q 이며, 빗면의 경사각은 θ이다.

전기장의 세기 E는? (단, 중력 가속도는 g이고, 물체의 크기와 공기 저항은 무시한다.)

19. 그림은 전하량이 각각 q, -2q 인 입자 A, B가 각각 속력 v₀, 4v₀으로, 균일한 전기장 영역에 입사하는 것을 나타낸 것이다. A는 x축 방향의 길이가 d 인 전기장 영역을 통과하여 3v₀의 일정한 속력으로 운동한다. A와 B는 질량이 같고, x축 방향으로 운동한다.

전기장 영역에서 운동하는 동안, B의 속력 v를 위치 x 에 따라 나타낸 그래프로 가장 적절한 것은? (단, 전자기파의 발생은 무시한다.) [3점]
