2. 그림은 두 위성 A, B가 행성을 한 초점으로 하는 동일한 타원 궤도를 따라 공전하는 어느 순간의 모습을 나타낸 것이다. 표는 A가 점 a, b, c, d, a를 차례로 지날 때의 시각을 나타낸 것이다. d는 행성으로부터 가장 먼 공전 궤도상의 점이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른것은? (단, A와 B 사이에 작용하는 중력은 무시한다.) [3점]

4. 그림은 수소( ) 원자핵이 헬륨( ) 원자핵으로 변환되는 과정에서 핵자의 구성이 바뀌며 입자 C와 중성미자를 방출하는 모습을 나타낸 것이다. A, B는 핵자이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른것은?

6. 그림 (가)와 (나)는 수평면 위에 놓여 있는 물체 A와 B를 실로 연결한 후 (가)에서는 B에 수평 방향으로 크기가 F 인 힘을, (나)에서는 A에 수평 방향으로 크기가 2F 인 힘을 작용하는 것을 나타낸 것이다. A와 B의 질량은 각각 m_A, m_B이다.

(가)와 (나)에서 실이 B에 작용하는 힘의 크기가 같을 때, m_A : m_B는? (단, 모든 마찰, 공기 저항 및 실의 질량은 무시한다.)

8. 그림과 같이 영희가 탄 우주선이 정지한 철수에 대해 일정한 속도 0.8c 로 운동하고 있다. 우주선 뒷부분의 고정된 점 p에서 방출된 빛이 우주선 앞부분에 고정된 거울 위의 점 q에서 반사된 후 다시 점 p로 되돌아 왔다.

철수와 영희가 각각 측정한 물리량이 서로 같은 것만을 <보기>에서 있는 대로 고른 것은? (단, c는 빛의 속력이고, 우주선 내부는 진공이다.) [3점]

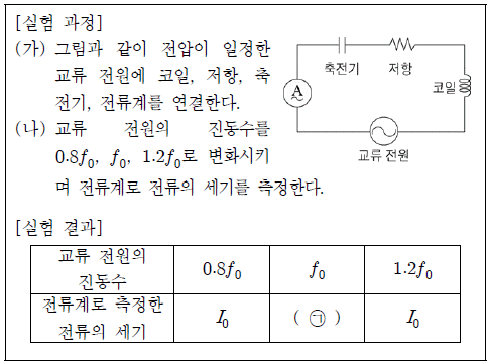

10. 다음은 교류 전원의 진동수에 따른 회로에 흐르는 전류를 알아보기 위한 실험이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

12. 그림과 같이 무한히 긴 직선 도선 A, B가 점 p, q와 같은 간격 d 만큼 떨어져 종이면에 수직으로 고정되어 있다. A에는 세기가 I 인 전류가 종이면에 들어가는 방향으로, B에는 세기가 2I 인 전류가 흐르고 있다. p에서 전류에 의한 자기장 방향은 화살표 방향이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른것은?

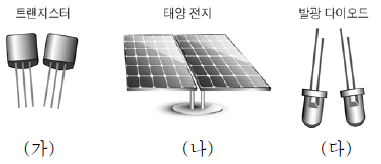

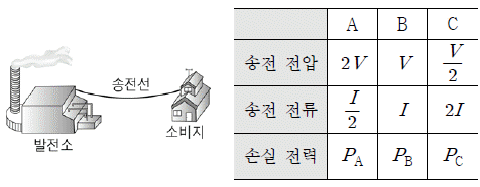

14. 그림은 발전소에서 송전선을 통해 소비지로 전력을 공급하는 모습을 나타낸 것이고, 표는 발전소에서 송전하는 전압, 송전선에 흐르는 전류, 송전선에서의 손실 전력을 나타낸 것이다. A, B, C는 소비지로 전력이 공급되는 각 상황이다.

A, B, C에서 송전선의 저항값이 같을 때, 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

16. 그림 (가)는 가열된 수소 기체에서 방출된 선 스펙트럼의 일부로 오른쪽 두 단색광의 파장은 각각λ₁, λ₂이다. 그림 (나)는 보어의 수소 원자 모형에서 양자수 n에 따른 에너지 준위의 일부를 나타낸 것으로 a, b, c는 (가)의 세 스펙트럼선을 만드는 전자의 전이 과정이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]

18. 그림은 방사성 원소 A가 A →B →C →D로 붕괴하는 과정에서 각 원소의 양성자수와 중성자수를 나타낸 것이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

20. 그림 (가)는 한 변의 길이가 4d 인 정육면체의 내부에 변의 길이가 각각 2d, 2d, 3d인 직육면체 모양의 빈 공간이 있는 용기를 나타낸 것이고, (나)는 이 용기가 밀도 ρ 인 액체에 2d 만큼 잠겨 정지해 있는 모습의 단면을 나타낸 것이다. 그림 (다)는 (나)의 용기에 밀도 ρ인 액체를 넣었을 때, 용기가 액체 속에 x 만큼 잠겨 정지해 있는 모습의 단면을 나타낸 것으로 이 때, 용기 안팎의 액체 표면의 높이는 같다.

x는? (단, 용기의 바닥면은 수평면과 나란하다.) [3점]
