생산자동화기능사 (2016-07-10 기출문제)
목록

1과목: 기계가공법 및 안전관리(대략구분)

1. 밀링가공에서 떨림의 발생 시 미치는 영향으로 거리가 먼 것은?

  1. 가공면을 거칠게 한다.
  2. 생산능률을 저하시킨다.
  3. 가공면의 표면조도가 좋아진다.
  4. 밀링커터의 수명을 단축시킨다.
(정답률: 89%)
    profile_image
    1

    2. 절삭공구 재료에서 표준 고속도강의 주성분이 아닌 것은?

    1. 크롬
    2. 바나듐
    3. 텅스텐
    4. 탄화 티타늄
    (정답률: 69%)
      profile_image
      1

      3. CNC 선반의 준비기능에서 G32코드의 기능은?

      1. 홈 가공
      2. 드릴 가공
      3. 나사 절삭 가공
      4. 모서리 정밀 가공
      (정답률: 71%)
        profile_image
        1

        4. 다음 중 변속기어를 이용하여 작동되는 보통선반 작업 시 주축 변속 시점으로 가장 적합한 것은?

        1. 절삭 가공 중
        2. 주축 정지 상태
        3. 주축 고속 회전 중
        4. 주축 저속 회전 중
        (정답률: 80%)
          profile_image
          1

          5. 브로치(broach) 가공에 대한 설명으로 틀린 것은?

          1. 브로치의 운동방향에 따라 수직형과 수평형이 있다.
          2. 브로칭 머신은 가공면에 따라 내면용과 외면용이 있다.
          3. 브로치에 대한 구동방향에 따라 압입형과 일반형으로 나누어진다.
          4. 복잡한 윤곽형상의 안내면은 불가능하여 안내면의 키 홈 절삭에 주로 사용된다.
          (정답률: 67%)
            profile_image
            1

            6. 방전 가공용 전극재료의 구비 조건으로 틀린 것은?

            1. 가공속도가 클 것
            2. 기계가공이 쉬울 것
            3. 전극소모가 많을 것
            4. 가공정밀도가 높을 것
            (정답률: 85%)
              profile_image
              1

              7. 1회전하는 동안에 드릴의 이송거리는 0.⑤mm/rev이고, 드릴 끝 원뿔의 높이는 1.6mm, 구멍의 깊이 25mm일 때, 이 구멍을 뚫는 데 소요되는 시간은 약 얼마인가? (단, 절삭속도는 50m/min,드릴지름은 12mm이다.)

              1. 0.12분
              2. 0.8분
              3. 0.4분
              4. 1분
              (정답률: 55%)
                profile_image
                1

                8. 연삭 숫돌 중 초경합금 연삭 작업에 쓰이며 색깔이 녹색인 것은?

                1. A 숫돌
                2. B 숫돌
                3. GC 숫돌
                4. WA 숫돌
                (정답률: 80%)
                  profile_image
                  1

                  9. 선반가공에서 회전운동을 하며 절삭할 때의 이송(feed) 단위는?

                  1. m/min
                  2. rev/min
                  3. mm/rev
                  4. rev/mm
                  (정답률: 63%)
                    profile_image
                    1

                    10. 각종 측정 지시값의 확인과 교정 등의 비교 측정의 기준 게이지로 사용되고 있는 것은?

                    1. 게이지 블록
                    2. 마이크로미터
                    3. 다이얼 게이지
                    4. 버니어 캘리퍼스
                    (정답률: 62%)
                      profile_image
                      1

                      2과목: 기계제도(대략구분)

                      11. 파단선의 용도 설명으로 가장 적합한 것은?

                      1. 단면도를 그릴 경우 그 절단위치를 표시하는 선
                      2. 대상물의 일부를 떼어낸 경계를 표시하는 선
                      3. 물체의 보이지 않는 부분의 형상을 표시하는 선
                      4. 도형의 중심을 표시하는 선
                      (정답률: 63%)
                        profile_image
                        1

                        12. 표면의 줄무늬 방향기호에 대한 설명으로 맞는 것은?

                        1. X : 가공에 의한 컷의 줄무늬 방향이 투상면에 직각
                        2. M : 가공에 의한 컷의 줄무늬 방향이 투상면에 평행
                        3. C : 가공에 의한 컷의 줄무늬 방향이 중심에 동심원 모양
                        4. R : 가공에 의한 컷의 줄무늬 방향이 투상면에 교차 또는 경사
                        (정답률: 74%)
                          profile_image
                          1

                          13. 그림과 같은 도면에서 'K'의 치수 크기는?

                          1. 50
                          2. 60
                          3. 70
                          4. 80
                          (정답률: 80%)
                            profile_image
                            1

                            14. 공유압 기호에서 동력원의 기호 중 전동기를 나타내는 것은?

                            (정답률: 79%)
                              profile_image
                              1

                              15. 보기는 입체도형을 제3각법으로 도시한 것이다. 완성된 평면도, 우측면도를 보고 미완성된 정면도를 옳게 도시한 것은?

                              (정답률: 60%)
                                profile_image
                                1

                                16. 투상도법 중 제1각법과 제3각법이 속하는 투상도법은?

                                1. 경사 투상법
                                2. 등각 투상법
                                3. 다이메트릭 투상법
                                4. 정 투상법
                                (정답률: 74%)
                                  profile_image
                                  1

                                  17. 기어의 도시에 있어서 피치원을 나타내는 선은?

                                  1. 굵은 실선
                                  2. 가는 실선
                                  3. 가는 1점 쇄선
                                  4. 가는 2점 쇄선
                                  (정답률: 65%)
                                    profile_image
                                    1

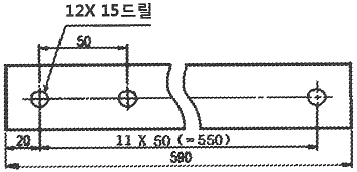

                                    18. 아래 도시된 내용은 리벳 작업을 위한 도면 내용이다. 바르게 설명한 것은?

                                    1. 양끝 20mm 띄워서 50mm의 피치로 지름 15mm의 구멍을 12개 뚫는다.
                                    2. 양끝 20mm 띄워서 50mm의 피치로 지름 12mm의 구멍을 15개 뚫는다.
                                    3. 양끝 20mm 띄워서 12mm의 피치로 지름 15mm의 구멍을 50개 뚫는다.
                                    4. 양끝 20mm 띄워서 15mm의 피치로 지름 50mm의 구멍을 12개 뚫는다.
                                    (정답률: 61%)
                                      profile_image
                                      1

                                      19. 기하 공차 기입 틀의 설명으로 옳은 것은?

                                      1. 표준길이 100mm에 대하여 0.02mm의 평행도를 나타낸다.
                                      2. 구분구간에 대하여 0.02mm의 평면도를 나타낸다.
                                      3. 전체 길이에 대하여 0.02mm의 평행도를 나타낸다.
                                      4. 전체 길이에 대하여 0.02mm의 평면도를 나타낸다.
                                      (정답률: 69%)
                                        profile_image
                                        1

                                        20. 헐거운 끼워 맞춤임 경우 구멍의 최소 허용치수에서 축의 최대 허용치수를 뺀 값은?

                                        1. 최소 틈새
                                        2. 최대 틈새
                                        3. 최소 죔새
                                        4. 최대 죔새
                                        (정답률: 61%)
                                          profile_image
                                          1

                                          21. 유압 액츄에이터가 받는 부하에 관계없이 일정한 유압유가 흘러 교축요소를 조절하여 속도를 조절해 주는 밸브는?

                                          1. 양방향 감압밸브
                                          2. 양방향 유량조절밸브
                                          3. 일방향 유량조절밸브
                                          4. 압력보상형 유량조절밸브
                                          (정답률: 52%)
                                            profile_image
                                            1

                                            22. 보일의 법칙에 대한 설명으로 옳은 것은?

                                            1. 정지 유체 내의 점에 작용하는 압력의 크기는 모든 방향으로 같게 작용한다.
                                            2. 기체의 압력을 일정하게 유지하면서 체적 및 온도가 변화할 때, 제적과 온도는 서로 비례한다.
                                            3. 기체의 온도를 일정하게 유지하면서 압력 및 제적이 변화할 때, 압력과 체적은 서로 반비례한다.
                                            4. 기체의 압력, 체적, 온도 세 가지가 모두 변화할 때는 압력, 체적, 온도는 서로 비례한다.
                                            (정답률: 66%)
                                              profile_image
                                              1

                                              23. 대기압 상태의 공기를 흡입ㆍ압축하여 1kgf/cm2이상의 압력을 발생시키는 공압기기는?

                                              1. 공압모터
                                              2. 유압펌프
                                              3. 공기압축기
                                              4. 압력제어밸브
                                              (정답률: 70%)
                                                profile_image
                                                1

                                                24. 케스케이드 회로에 대한 설명 중 틀린 것은?

                                                1. 제어그룹의 개수를 4개에서 5개 이내로 제한한다.
                                                2. 케스케이드 밸브의 수는 제어그룹에서 1을 빼면 된다.
                                                3. 케스케이드 밸브를 직렬로 연결하기 때문에 압력저하로 인하여 스위칭 시간이 짧아진다.
                                                4. 5/2way 양측공압작동밸브 및 방향성이 없는 3/2way 롤러리밋밸브를 사용하므로 신뢰성이 보장된다.
                                                (정답률: 49%)
                                                  profile_image
                                                  1

                                                  25. 공압 조정 유닛의 구성요소에 속하지 않는 것은?

                                                  1. 필터
                                                  2. 윤활기
                                                  3. 교축 밸브
                                                  4. 압력 조절 밸브
                                                  (정답률: 57%)
                                                    profile_image
                                                    1

                                                    26. 공압실린더를 중간정지 하기 위하여 사용하는 것은?

                                                    1. 공압근접스위치
                                                    2. 5/3way 방향제어 밸브
                                                    3. 상시 열림형 시간지연밸브
                                                    4. 상시 닫힘형 시간지연밸브
                                                    (정답률: 64%)
                                                      profile_image
                                                      1

                                                      27. 방향제어 밸브의 조작방식 중 기계방식이 아닌 것은?

                                                      1. 레버 방식
                                                      2. 롤러 방식
                                                      3. 스프링 방식
                                                      4. 플런저 방식
                                                      (정답률: 57%)
                                                        profile_image
                                                        1

                                                        28. 다음 중 공압 단동 실린더의 용도로 가장 적절하지 않은 것은?

                                                        1. 이송
                                                        2. 로터링
                                                        3. 클램핑
                                                        4. 프레싱
                                                        (정답률: 49%)
                                                          profile_image
                                                          1

                                                          29. 공압장치의 특징을 설명한 것으로 틀린 것은?

                                                          1. 정밀한 속도제어가 가능하다.
                                                          2. 동력전달 방법이 간단하고 용이하다.
                                                          3. 힘의 증폭 및 속도 조절이 용이하다.
                                                          4. 압축공기의 에너지를 쉽게 얻을 수 있다.
                                                          (정답률: 61%)
                                                            profile_image
                                                            1

                                                            30. 유압기기에서 작동유의 기능이 아닌 것은?

                                                            1. 방청 기능
                                                            2. 윤활 기능
                                                            3. 응고 기능
                                                            4. 압력 전달 기능
                                                            (정답률: 72%)
                                                              profile_image
                                                              1

                                                              3과목: 메카트로닉스 일반(대략구분)

                                                              31. 다음 PLC회로를 논리식으로 표현한 것으로 옳은 것은?

                                                              1. Y=(A+B)ㆍCㆍ(D+E)
                                                              2. Y=(AㆍB)ㆍCㆍ(DㆍE)
                                                              3. Y=(A+B)+C+(D+E)
                                                              4. Y=(AㆍB)+C+(DㆍE)
                                                              (정답률: 61%)
                                                                profile_image
                                                                1

                                                                32. 되먹임 제어계의 분류에서 제어동작의 시간 연속성에 의한 분류와 관계가 많은 것은?

                                                                1. 서보기구
                                                                2. 자동조정
                                                                3. 샘플값 제어
                                                                4. 프로세스 제어
                                                                (정답률: 34%)
                                                                  profile_image
                                                                  1

                                                                  33. 폐회로 제어시스템의 오차에 대한 식으로 옳은 것은?

                                                                  1. 오차=외란+실제 값
                                                                  2. 오차=외란+제어출력
                                                                  3. 오차=목표값-실제 값
                                                                  4. 오차=제어출력+에너지
                                                                  (정답률: 77%)
                                                                    profile_image
                                                                    1

                                                                    34. 서보 기구 제어계가 아닌 것은?

                                                                    1. 공정 제어
                                                                    2. 방위 제어
                                                                    3. 위치 제어
                                                                    4. 자세 제어
                                                                    (정답률: 43%)
                                                                      profile_image
                                                                      1

                                                                      35. 제베크 효과를 이용한 센서용 검출 변환기는?

                                                                      1. 광전형
                                                                      2. 압전형
                                                                      3. 열기전력형
                                                                      4. 전기화학형
                                                                      (정답률: 65%)
                                                                        profile_image
                                                                        1

                                                                        36. 로봇 매니퓰레이터(manipulator)에 해당하는 것은?

                                                                        1. 로봇의 눈
                                                                        2. 로봇 컨트롤러
                                                                        3. 로봇의 전원장치
                                                                        4. 로봇의 손, 손목, 팔
                                                                        (정답률: 71%)
                                                                          profile_image
                                                                          1

                                                                          37. RS-232C의 전송방식은?

                                                                          1. 병렬전송방식
                                                                          2. 직렬전송방식
                                                                          3. 온라인전송방식
                                                                          4. 오프라인전송방식
                                                                          (정답률: 65%)
                                                                            profile_image
                                                                            1

                                                                            38. PLC 스캔타임(scan time)에 대한 설명으로 옳은 것은?

                                                                            1. PLC에 입력된 프로그램을 1회 연산하는 시간
                                                                            2. PLC 입력 모듈에서 1개 신호가 입력되는 시간
                                                                            3. PLC 출력 모듈에서 1개 출력이 실행되는 시간
                                                                            4. PLC에 의해 제어되는 시스템이 1회 실행되는 시간
                                                                            (정답률: 58%)
                                                                              profile_image
                                                                              1

                                                                              39. 제어회로의 각 부분과 사용되는 소자의 연결이 틀린 것은?

                                                                              1. 논리 부분 : 압력 스위치
                                                                              2. 입력 부분 : 광전 스위치
                                                                              3. 입력 부분 : 누름단추 스위치
                                                                              4. 출력 부분 : 솔레노이드 밸브
                                                                              (정답률: 64%)
                                                                                profile_image
                                                                                1

                                                                                40. PLC의 특수기능 유니트(특수모듈)가 아닌 것은?

                                                                                1. 인덱스 유니트
                                                                                2. A/D변환 유니트
                                                                                3. 온도제어 유니트
                                                                                4. 위치결정 유니트
                                                                                (정답률: 47%)
                                                                                  profile_image
                                                                                  1

                                                                                  41. 공작기계의 움직임 순서, 위치 등의 정보를 수치에 의해 지령 받은 작업을 수행하는 로봇은?

                                                                                  1. NC 로봇
                                                                                  2. 링크 로봇
                                                                                  3. 지능 로봇
                                                                                  4. 플레이 백 로봇
                                                                                  (정답률: 64%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. PLC 시퀀스의 프로그램 처리방식은?

                                                                                    1. 병렬처리
                                                                                    2. 직렬처리
                                                                                    3. 혼합처리
                                                                                    4. 직ㆍ병렬처리
                                                                                    (정답률: 54%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 기기의 보호나 작업자의 안전을 위하여 기기의 동작 상태를 나타내는 접점을 이용하여 관련된 기기의 동작을 금지하는 회로를 의미하며 선행동작우선회로 또는 상대동작금지회로라고도 하는 것은?

                                                                                      1. 인터록 회로
                                                                                      2. 타이머 회로
                                                                                      3. 카운터 회로
                                                                                      4. 자기유지 회로
                                                                                      (정답률: 74%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 개별 장비들이 컴퓨터와 각각 케이블로 연결되는 것으로 중앙에 컴퓨터가 있고 이를 중심으로 제어기들이 연결되는 네트워크 구조는?

                                                                                        1. 망형구조
                                                                                        2. 성형구조
                                                                                        3. 환형구조
                                                                                        4. 트리형구조
                                                                                        (정답률: 55%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 유도형 센서(고주파 발진형 근접 스위치)가 검출할 수 없는 물질은?

                                                                                          1. 철
                                                                                          2. 구리
                                                                                          3. 알루미늄
                                                                                          4. 플라스틱
                                                                                          (정답률: 80%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 이상적인 연산증폭기의 설명으로 틀린 것은?

                                                                                            1. 출력저항 0
                                                                                            2. 대역폭 일정
                                                                                            3. 전압이득 무한대
                                                                                            4. 입력저항 무한대
                                                                                            (정답률: 51%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 주로 검출용으로 사용되는 스위치는?

                                                                                              1. 리밋 스위치
                                                                                              2. 토글 스위치
                                                                                              3. 셀렉터 스위치
                                                                                              4. 푸시버튼 스위치
                                                                                              (정답률: 70%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 다음 중 출력이 입력에 영향을 주지 못하는 제어는?

                                                                                                1. 개루프 제어
                                                                                                2. 되먹임 제어
                                                                                                3. 피드백 제어
                                                                                                4. 폐루프 제어
                                                                                                (정답률: 54%)
                                                                                                  profile_image
                                                                                                  1

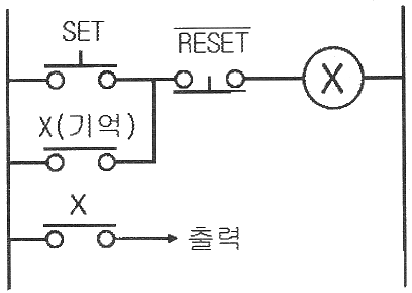

                                                                                                  49. 다음 회로의 회로명과 논리식으로 옳은 것은?

                                                                                                  1. 일치회로, X=(SET+X(기억))ㆍ
                                                                                                  2. 다중선택검출 회로, X=SET+
                                                                                                  3. 정지우선기억 회로, X=(SET+X)ㆍ
                                                                                                  4. 기동(SET)우선기억 회로, X=(SETㆍX)ㆍ
                                                                                                  (정답률: 57%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 유접점 방식과 비교하여 무접점 방식의 특징 설명으로 틀린 것은?

                                                                                                    1. 동작속도가 늦다.
                                                                                                    2. 소형화에 적합하다.
                                                                                                    3. 열(높은 온도)에 약하다.
                                                                                                    4. 전기적 노이즈에 약하다.
                                                                                                    (정답률: 61%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 전자계전기의 동작에서 코일이 여자되면 닫히는 접점은?

                                                                                                      1. a 접점
                                                                                                      2. b 접점
                                                                                                      3. c 접점
                                                                                                      4. 한시 b 접점
                                                                                                      (정답률: 64%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 유접점 시퀀스 제어회로의 b접점은 무접점 시퀀스제어 회로의 무슨 회로와 같은 역할을 하는가?

                                                                                                        1. OR 회로
                                                                                                        2. AND 회로
                                                                                                        3. NOR 회로
                                                                                                        4. NOT 회로
                                                                                                        (정답률: 55%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. A+ 의 출력 값은?

                                                                                                          1. 0
                                                                                                          2. 1
                                                                                                          (정답률: 67%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 3상유도전동기의 큰 기동전류를 줄이기 위해 사용되는 운전회로는?

                                                                                                            1. 반복 운전회로
                                                                                                            2. 촌동 운전회로
                                                                                                            3. Y-△ 운전회로
                                                                                                            4. 정ㆍ역 운전회로
                                                                                                            (정답률: 66%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 시퀀스 제어회로에서 접지선의 색상으로 옳은 것은?

                                                                                                              1. 녹색
                                                                                                              2. 백색
                                                                                                              3. 적색
                                                                                                              4. 흑색
                                                                                                              (정답률: 67%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 2진값 신호가 아닌 연속신호는?

                                                                                                                1. 2위치제어
                                                                                                                2. 접점 개폐
                                                                                                                3. 아날로그신호
                                                                                                                4. ON-OFF제어
                                                                                                                (정답률: 70%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 시퀀스 기호 중 b 접점이 아닌 것은?

                                                                                                                  (정답률: 74%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 누전차단기의 사용상 주의사항에 관한 설명으로 틀린 것은?

                                                                                                                    1. 테스트 버튼을 눌러 작동상태를 확인한다.
                                                                                                                    2. 누전차단기 점검주기는 월 1회 이상 한다.
                                                                                                                    3. 전원측과 부하측의 단자를 올바르게 설치한다.
                                                                                                                    4. 진동과 충격이 많은 장소에 설치하여도 무관하다.
                                                                                                                    (정답률: 81%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 타이머의 설정된 시간만큼 늦게 동작하는 회로는?

                                                                                                                      1. 우선회로
                                                                                                                      2. 인칭회로
                                                                                                                      3. 지연회로
                                                                                                                      4. 인터록회로
                                                                                                                      (정답률: 80%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 동작신호를 조작량으로 변환하는 요소이고 조절부와 조작부로 이루어지는 것은?

                                                                                                                        1. 외란
                                                                                                                        2. 목표값
                                                                                                                        3. 제어량
                                                                                                                        4. 제어요소
                                                                                                                        (정답률: 54%)
                                                                                                                          profile_image
                                                                                                                          1
