금형기능사 (2005-01-30 기출문제)
목록

1과목: 임의구분

1. 다음 프레스 가공법 중 굽힘가공 그룹에 해당되지 않는 것은?

  1. 버링가공(burring)
  2. 컬링가공(curling)
  3. 네킹가공(necking)
  4. 슬리팅가공(slitting)
(정답률: 65%)
    profile_image
    1

    2. 전단 가공에서의 뽑기압력은 이상 상태에 비하여 실제로 필요한 압력은 상당히 다르다. 그 원인과 거리가 가장 먼 항목은?

    1. 클리어런스의 영향
    2. 전단되는 길이에 의한 영향
    3. 펀치나 다이 날끝의 마모에 의한 영향
    4. 윤활유의 주입 여부에 의한 영향
    (정답률: 52%)
      profile_image
      1

      3. 금형의 설치에서 금형의 점검 사항이 아닌 것은?

      1. 녹아웃 장치의 고정 상태
      2. 안내판과 부시의 조립 상태
      3. 자동 스톱핀의 작동 상태
      4. 램과 슬라이드의 간격(틈) 상태
      (정답률: 71%)
        profile_image
        1

        4. 순차이송금형에서 제품생산시 가공소재에서 스크랩이 되는 부분에 가공된 구멍을 독립적인 파일럿으로 위치를 결정하는 것으로 사용되는 파일럿 핀 방식은 어느것인가?

        1. 직접식 파일럿 핀
        2. 간접식 파일럿 핀
        3. 복합식 파일럿 핀
        4. 순송식 파일럿 핀
        (정답률: 49%)
          profile_image
          1

          5. 다음 중 재료의 소성을 이용한 가공법이 아닌 것은?

          1. 주조
          2. 단조
          3. 굽힘
          4. 전단
          (정답률: 75%)
            profile_image
            1

            6. 프레스가공에서 전단면에 가장 크게 영향을 주는 것은?

            1. 윤활유
            2. 클리어런스
            3. 전단력
            4. 프레스중량
            (정답률: 61%)
              profile_image
              1

              7. 탄피와 튜뷰 같은 가공을 하는 가공법은?

              1. 인발 가공
              2. 압출 가공
              3. 압인 가공
              4. 엠보싱 가공
              (정답률: 64%)
                profile_image
                1

                8. 3매 구성 금형의 특징으로 적합한 것은?

                1. 고장이 적고 내구성이 우수하다.
                2. 게이트의 형상과 위치를 쉽게 변경할 수 있다.
                3. 금형을 열기 위해 스트로크가 큰 성형기가 필요하다.
                4. 성형품과 게이트는 성형 후 절단가공이 필요한 경우도 있다.
                (정답률: 59%)
                  profile_image
                  1

                  9. 두께가 1 ㎜인 소재에 10 mm인 제품의 블래킹 가공을 하려할 때 펀치의 직경으로 가장 적당한 것은 ? (단, 소재의 편측 클리어런스는 2.5%t 이다.)

                  1. 9.95 mm
                  2. 9.975 mm
                  3. 10.⑤ mm
                  4. 10.10 mm
                  (정답률: 41%)
                    profile_image
                    1

                    10. 다음 중 압출 금형의 분류에 해당되지 않는 것은?

                    1. 전방압출 금형
                    2. 후방압출 금형
                    3. 복합압출 금형
                    4. 측방압출 금형
                    (정답률: 72%)
                      profile_image
                      1

                      11. 사출금형에서 3매구성 금형의 특징에 속하지 않는것은?

                      1. 구조가 간단하여 고장이 별로 없다.
                      2. 핀 포인트 게이트 사용이 가능하다.
                      3. 성형 사이클이 길어진다.
                      4. 금형을 열기 위해 스트로크가 큰 성형기가 필요하다.
                      (정답률: 53%)
                        profile_image
                        1

                        12. 형 조으기 힘이란 사출금형을 결합시키는 힘의 최대치를 말하는 것으로 단위면적당 평균압력을 P, 캐비티의 투영면적을 A, 형조으기 힘을 F라고 하면 다음 관계식이 올바르게 된 것은 어느 것인가?

                        1. F ≥P ×A
                        2. F ＜ P ×A
                        3. P ≥F ×A
                        4. A ＜ P ×F
                        (정답률: 47%)
                          profile_image
                          1

                          13. TV, 라디오, 청소기의 케이스, 전화기 본체등에 사용되는 수지로서 아크릴로니트릴(A), 부타디엔(B), 스티렌(S)의 3자가 합성되어 있는 수지는?

                          1. 공업용 수지
                          2. ABS수지
                          3. PVC수지
                          4. POM수지
                          (정답률: 85%)
                            profile_image
                            1

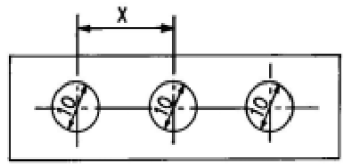

                            14. 그림과 같은 성형품을 성형하고자 할 때 피치 x는 최소 몇 ㎜ 이상이어야 하는가?

                            1. 15
                            2. 20
                            3. 25
                            4. 30
                            (정답률: 78%)
                              profile_image
                              1

                              15. 사출성형시 충전부족의 원인은?

                              1. 재료의 공급이 부족하다.
                              2. 재료의 흐름이 우수하다.
                              3. 사출압력이 높다.
                              4. 게이트의 밸런스가 적절하다.
                              (정답률: 91%)
                                profile_image
                                1

                                16. 사출성형품 성형시 사용할 성형기 사양의 안전확인 사항이 아닌 것은?

                                1. 성형기의 형식
                                2. 수지의종류
                                3. 사출용량
                                4. 형체결력
                                (정답률: 61%)
                                  profile_image
                                  1

                                  17. 금형의 냉각시 열이 집중하는 부위를 한정하여 냉각하는 국부적인 방법으로 코어의 냉각 등에 채용되는 방식은?

                                  1. 직류식
                                  2. 순환식
                                  3. 분류식
                                  4. 혼합식
                                  (정답률: 54%)
                                    profile_image
                                    1

                                    18. 사출성형 이젝팅시 원형, 각형, 상자 모양의 성형품 전둘레를 똑같은 힘으로 밀어내는 이젝팅 방법은?

                                    1. 이젝팅 핀에 의한 방법
                                    2. 이젝터 플랫에 의한 방법
                                    3. 에어 이젝팅에 의한 방법
                                    4. 스트리퍼 플레이트 이젝팅에 의한 방법
                                    (정답률: 51%)
                                      profile_image
                                      1

                                      19. 2매 구성금형(Two plate molds)설명 중 틀린 것은?

                                      1. 조작이 용이하다.
                                      2. 금형비가 비교적 싸다.
                                      3. 게이트의 형상과 위치가 비교적 임의로 결정할 수가 있다.
                                      4. 성형품과 게이트는 성형 후 손질 할 필요가 없다.
                                      (정답률: 71%)
                                        profile_image
                                        1

                                        20. 가스빼기 불량으로 발생하는 성형 불량이 아닌 것은?

                                        1. 충전 부족
                                        2. 타버림
                                        3. 흑줄
                                        4. 휨, 뒤틀림
                                        (정답률: 51%)
                                          profile_image
                                          1

                                          2과목: 임의구분

                                          21. 재료의 결정 입자를 미세하게 하고 조직을 균일하게 하는 열처리는?

                                          1. 불림
                                          2. 풀림
                                          3. 뜨임
                                          4. 담금질
                                          (정답률: 51%)
                                            profile_image
                                            1

                                            22. 프레스작업 하중이 크게 걸릴 때 다이세트 정밀도가 나빠지기 가장 쉬운형은?

                                            1. BB형
                                            2. CB형
                                            3. DB형
                                            4. FB형
                                            (정답률: 55%)
                                              profile_image
                                              1

                                              23. CNC선반 가공에서 절삭속도가 빠르며 경사각이 큰 바이트로 재질이 연하고 적당한 점성을 가진 피삭재를 절삭깊이를 적게 주고 가공할 때 나타나는 칩의 형태는?

                                              1. 열단형 칩
                                              2. 전단형 칩
                                              3. 균열형 칩
                                              4. 유동형 칩
                                              (정답률: 81%)
                                                profile_image
                                                1

                                                24. 밀링 작업에서 주의해야할 사항이 아닌 것은?

                                                1. 커터 회전에 작업복이 감기지 않도록 한다.
                                                2. 테이블 행정내에 장애물을 제거 한다.
                                                3. 절삭유는 커터 위쪽에서 공급 한다.
                                                4. 절삭 작업 중 측정을 실시 한다.
                                                (정답률: 84%)
                                                  profile_image
                                                  1

                                                  25. NC 성형 연삭기에 의한 가공 방법 중 숫돌의 원통면을 공작물의 형상에 맞추어 드레싱하고, 그 형상 그대로 연삭하는 방식은?

                                                  1. 플런저 연삭 방식
                                                  2. 콘터링 방식
                                                  3. 팬타 그래프 방식
                                                  4. 복합 연삭 방식
                                                  (정답률: 65%)
                                                    profile_image
                                                    1

                                                    26. 곡선 및 구멍위치 안내에 사용하고, 생산작업에서 사용되는 가장 간단하고 기본적인 지그는?

                                                    1. 템플릿 지그
                                                    2. 박스 지그
                                                    3. 채널 지그
                                                    4. 앵글플레이트 지그
                                                    (정답률: 46%)
                                                      profile_image
                                                      1

                                                      27. 텅스텐, 초경합금, 보석류 및 공작기계로 가공이 곤란한 유리, 자기제품등을 가공할 수 있는 가공법은?

                                                      1. 전해 가공
                                                      2. 방전 가공
                                                      3. 콜드 호빙
                                                      4. 초음파 가공
                                                      (정답률: 65%)
                                                        profile_image
                                                        1

                                                        28. 올바른 안전 작업 태도로서 옳지 않는 것은?

                                                        1. 확고 부동한 작업 의지를 가져야 한다.
                                                        2. 기계나 기구를 올바르게 사용 해야한다.
                                                        3. 작업장 청결을 유지해야 한다.
                                                        4. 자신의 안전만 고려하면 된다.
                                                        (정답률: 86%)
                                                          profile_image
                                                          1

                                                          29. 항온 항습실에서 여러개의 구멍을 가진 구멍뚫기형, 순차 이송형, 가이드핀형등 구멍의 피치를 높은 정밀도로 가공할 수 있는 특수정밀 기계는?

                                                          1. 지그 보링머신
                                                          2. CNC 와이어 커팅머신
                                                          3. 방전 가공기
                                                          4. 다축 드릴머신
                                                          (정답률: 61%)
                                                            profile_image
                                                            1

                                                            30. 선반 작업에서 주의 사항으로 틀린 것은?

                                                            1. 장갑을 끼지 않는다.
                                                            2. 바이트의 착탈은 기계 회전중에 한다.
                                                            3. 척에 손이 걸리지 않게 한다.
                                                            4. 옷소매가 긴 것은 입지 않게 한다.
                                                            (정답률: 87%)
                                                              profile_image
                                                              1

                                                              31. 다음 중 구성 인선(built - up edge)의 발생 과정을 바르게 나열한 것은?

                                                              1. 발생-성장-최대-분열-탈락
                                                              2. 발생-최대-성장-탈락-분열
                                                              3. 발생-탈락-최대-분열-성장
                                                              4. 발생-분열-성장-최대-탈락
                                                              (정답률: 84%)
                                                                profile_image
                                                                1

                                                                32. 성형연삭 작업시 유의사항과 거리가 먼 것은?

                                                                1. 공작물의 열변형에 주의하여 가능한 건식 연삭 한다.
                                                                2. 숫돌은 결합도가 연하고 입도가 큰 것을 선택한다.
                                                                3. 기계의 정밀도, 온도변화에 의한 변위 등을 파악한다.
                                                                4. 총형 연삭에서는 거친 연삭으로 가공 능률을 올린다.
                                                                (정답률: 51%)
                                                                  profile_image
                                                                  1

                                                                  33. 접시 머리나사를 묻히게 하기 위하여 구멍 뚫기 하는 작업은?

                                                                  1. 지그 보오링
                                                                  2. 카운터 싱킹
                                                                  3. 카운터 보오링
                                                                  4. 스폿 페이싱
                                                                  (정답률: 76%)
                                                                    profile_image
                                                                    1

                                                                    34. 아크 용접 작업 중 차광 안경을 쓰는 이유는?

                                                                    1. 강한 자외선과 적외선이 각막을 상하게 하므로
                                                                    2. 빛이 깜박거리기 때문에
                                                                    3. 빛이 너무 밝아서
                                                                    4. 시야를 확보하기 위해서
                                                                    (정답률: 82%)
                                                                      profile_image
                                                                      1

                                                                      35. 측정시 주위환경의 변화가 없는 상태에서 동일 측정량에 대하여 측정량이 증가하는 상태에서의 읽은 값과 감소상태에서의 읽은 값의 차를 무엇이라 하는가?

                                                                      1. 후퇴오차
                                                                      2. 동일오차
                                                                      3. 반복오차
                                                                      4. 우연오차
                                                                      (정답률: 60%)
                                                                        profile_image
                                                                        1

                                                                        36. 기계적 성질이 우수하고 시효경화성이 있어 모래형 및 금형 주물로 사용되는 합금으로 4% Cu, 2% Ni, 1.5% Mg이 함유된 알루미늄 합금은?

                                                                        1. Y합금
                                                                        2. 알루미늄-규소계 합금
                                                                        3. 알루미늄-마그네슘 합금
                                                                        4. 알루미늄-망간계 합금
                                                                        (정답률: 75%)
                                                                          profile_image
                                                                          1

                                                                          37. 탄소강은 200∼300℃에서는 상온일 때 보다 오히려 메지게 된다. 이것은 강의 무슨 현상인가?

                                                                          1. 적열메짐
                                                                          2. 청열메짐
                                                                          3. 고온메짐
                                                                          4. 저온메짐
                                                                          (정답률: 62%)
                                                                            profile_image
                                                                            1

                                                                            38. 가장 널리 쓰이는 것으로 축과 보스 양쪽에 모두 키 홈을 파서 동력을 전달하는 키는?

                                                                            1. 성크 키
                                                                            2. 반달 키
                                                                            3. 접선 키
                                                                            4. 원뿔 키
                                                                            (정답률: 64%)
                                                                              profile_image
                                                                              1

                                                                              39. Cu 4%, Mn 0.5%, Mg 0.5%, 나머지 Al로 된 합금으로 기계적 성질이 우수하여 항공기, 차량부품 등에 많이 쓰이는 재료은?

                                                                              1. Y 합금
                                                                              2. 실루민
                                                                              3. 두랄루민
                                                                              4. 켈멧합금
                                                                              (정답률: 76%)
                                                                                profile_image
                                                                                1

                                                                                40. 극한강도를 허용응력으로 나눈값을 무엇이라고 하는가?

                                                                                1. 안전율
                                                                                2. 강도율
                                                                                3. 변형율
                                                                                4. 재료율
                                                                                (정답률: 56%)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 임의구분

                                                                                  41. 유량을 Q (m3/sec), 유체의 평균유속을 V (m/sec)라면 파이프안의 단면적 A (m2)을 구하는 식으로 옳은 것은?

                                                                                  1. A = V/Q
                                                                                  2. A = Q/V
                                                                                  3. A = VQ/4π
                                                                                  4. A = Q/4Å
                                                                                  (정답률: 55%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 다음의 키이 중에서 회전력의 전달과 동시에 보스를 축 방향으로 이동 시킬 수 있는 키는?

                                                                                    1. 새들 키
                                                                                    2. 반달 키
                                                                                    3. 미끄럼 키
                                                                                    4. 접선 키
                                                                                    (정답률: 51%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 주철을 A1 변태점 이상의 온도에서 가열, 냉각을 반복할 때 점차로 체적이 증가하여 변형이나 균열이 일어나 강도나 수명을 저하시키는 현상은?

                                                                                      1. 주철의 백선화 현상
                                                                                      2. 주철의 성장 현상
                                                                                      3. 주철의 시효경화 현상
                                                                                      4. 주철의 적열메짐 현상
                                                                                      (정답률: 50%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 왕복 운동기관의 직선 운동을 회전 운동으로 바꾸는데 사용되는 축은?

                                                                                        1. 플렉시블 축
                                                                                        2. 스핀들 축
                                                                                        3. 중간 축
                                                                                        4. 크랭크 축
                                                                                        (정답률: 59%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 공구용 재료가 구비해야 할 성질이 아닌 것은?

                                                                                          1. 고온에서 경도를 유지할 것
                                                                                          2. 강인성을 가질 것
                                                                                          3. 열처리가 용이할 것
                                                                                          4. 마멸성이 클 것
                                                                                          (정답률: 87%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 래칫 휠(ratchet wheel)의 주기능은 어느 것인가?

                                                                                            1. 역전방지
                                                                                            2. 완충작용
                                                                                            3. 하중흡수
                                                                                            4. 충동방지
                                                                                            (정답률: 60%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 설계도면에 SM40C로 표시된 부품이 있다. 어떤 재료를 사용해야 하는가?

                                                                                              1. 탄소 0.37∼0.43% 함유한 일반구조용 탄소강
                                                                                              2. 최저인장강도 40㎏f/㎜2 인 일반구조용 탄소강
                                                                                              3. 탄소 0.37∼0.43% 함유한 기계구조용 탄소강
                                                                                              4. 최저인장강도 40㎏f/㎜2 인 기계구조용 탄소강
                                                                                              (정답률: 67%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 다음 중 다이캐스팅용 알루미늄합금의 요구되는 성질이 아닌 것은?

                                                                                                1. 유동성이 좋을 것
                                                                                                2. 열간 취성이 적을 것
                                                                                                3. 금형에 대한 점착성이 좋을 것
                                                                                                4. 응고수축에 대한 용탕 보급성이 좋을 것
                                                                                                (정답률: 72%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 담금질된 강에 인성을 부여하기 위한 열처리 방법은?

                                                                                                  1. 뜨임
                                                                                                  2. 항온침탄
                                                                                                  3. 풀림
                                                                                                  4. 마템퍼
                                                                                                  (정답률: 67%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 양 끝에 왼나사 및 오른나사가 있어서 막대나 로프 등을 조이는데 사용하는 너트는?

                                                                                                    1. 나비너트
                                                                                                    2. 캡너트
                                                                                                    3. 아이너트
                                                                                                    4. 턴버클
                                                                                                    (정답률: 64%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 보기 입체도의 제3각법 투상 도면으로 가장 적합한 것은?

                                                                                                      (정답률: 77%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 구멍이 이고, 축이 일 때 최대 틈새는?

                                                                                                        1. 0.020
                                                                                                        2. 0.040
                                                                                                        3. 0.⑤0
                                                                                                        4. 0.079
                                                                                                        (정답률: 74%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. KS 나사 표시법에서 M6 x 1 로 표시된 경우 1 은 나사의 무엇을 나타낸 것인가?

                                                                                                          1. 피치
                                                                                                          2. 1인치당 나사 산수
                                                                                                          3. 등급
                                                                                                          4. 산의 높이
                                                                                                          (정답률: 83%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 다음 투상도법 중 제 1각법과 제 3각법이 속하는 투상도법은?

                                                                                                            1. 정투상법
                                                                                                            2. 등각 투상법
                                                                                                            3. 사투상법
                                                                                                            4. 부등각 투상법
                                                                                                            (정답률: 76%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 보기의 입체도에서 화살표 방향이 정면도일 경우 평면도로 가장 적합한 것은?

                                                                                                              (정답률: 81%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 보기 입체도에서 화살표 방향이 정면일 경우 평면도로 가장 적합한 것은?

                                                                                                                (정답률: 77%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 보기와 같은 표면의 결 도시기호 해독으로 틀린 것은?

                                                                                                                  1. G는 연삭 가공을 의미
                                                                                                                  2. M은 커터의 줄무늬 방향기호
                                                                                                                  3. 최대 높이 거칠기값은 25μm
                                                                                                                  4. 거칠기 구분값의 하한은 6.3μm
                                                                                                                  (정답률: 50%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 테이퍼 핀의 호칭 지름으로 가장 적합한 것은?

                                                                                                                    1. 핀의 큰 쪽의 지름
                                                                                                                    2. 핀의 작은 쪽의 지름
                                                                                                                    3. 구멍의 작은 쪽의 지름
                                                                                                                    4. 핀의 큰 쪽과 작은 쪽의 평균지름
                                                                                                                    (정답률: 61%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 실물길이가 100㎜인 형상을 1/2로 축척하여 제도한 경우 다음 설명 중 올바른 것은?

                                                                                                                      1. 도면에 그려지는 길이는 50㎜이고, 치수기입은 100㎜로 기입되여 있다.
                                                                                                                      2. 도면에 그려지는 길이는 100㎜이고, 치수기입은 50㎜로 기입되여 있다.
                                                                                                                      3. 도면에 그려지는 길이는 50㎜이고, 치수기입은 50㎜로 기입되여 있다.
                                                                                                                      4. 도면에 그려지는 길이는 100㎜이고, 치수기입은 100㎜로 기입되여 있다.
                                                                                                                      (정답률: 74%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 보기 도면에서 ⓐ부분에 표시되어야 할 기하공차의 기호로 가장 적합한 것은?

                                                                                                                        (정답률: 74%)
                                                                                                                          profile_image
                                                                                                                          1
