공조냉동기계산업기사 (2011-03-20 기출문제)
목록

1과목: 공기조화

1. 외기온도 -11℃, 실내온도 18℃, 실내습도 70%(노점온도 12.5℃)일 때 외벽이 내면에 이슬이 생기지 않도록 하려면 외벽의 열통과율을 얼마로 해야 하는가? (단, 내면의 열전단율은 10kcal/m2h℃이다.)

  1. 1.95 kcal/m2h℃ 이하
  2. 1.95 kcal/m2h℃ 이상
  3. 1.89 kcal/m2h℃ 이하
  4. 1.89 kcal/m2h℃ 이상
(정답률: 55%)
    profile_image
    1

    2. 축냉식(빙축열) 설비를 흡수식 설비와 비교했을 때 장점으로 틀린 것은?

    1. 심야 전력을 사용하므로 운전비를 대폭 절감할 수 있다.
    2. 수전설비 규모를 일반 전기식의 0~60% 수준으로 줄일 수 있다.
    3. 고장시 축열조나 냉동기의 분리운전으로 신뢰성이 확보된다.
    4. 진동 및 소음이 적고 타 방식에 비해 설치면적이 적게 소요된다.
    (정답률: 76%)
      profile_image
      1

      3. 시간당 5000m3의 공기가 지름 70cm의 원형 덕트 내를 흐를 때 풍속은 약 얼마인가?

      1. 1.4 m/s
      2. 2.6 m/s
      3. 3.6 m/s
      4. 7.1 m/s
      (정답률: 57%)
        profile_image
        1

        4. 다음 사항 중 공조방식의 분류가 맞게 연결된 것은?

        1. 단일덕트 - 전공기 방식
        2. 2중덕트 방식 - 수 방식
        3. 유인 유닛방식 - 개별제어 방식
        4. 팬 코일 유닛방식 - 수ㆍ공기 방식
        (정답률: 68%)
          profile_image
          1

          5. 냉방부하 계산 시 상당외기온도차를 이용하는 경우는?

          1. 유리창의 취득열량
          2. 외벽의 취득열량
          3. 내벽의 취득열량
          4. 침입외기 취득열량
          (정답률: 71%)
            profile_image
            1

            6. 상당외기온도차를 구하기 위한 요소로서 해당되지 않는 것은?

            1. 흡수율
            2. 표면 열전달율(kcal/m2 h ℃)
            3. 직달 일사량((kcal/m2 h ℃)
            4. 외기 온도(℃)
            (정답률: 79%)
              profile_image
              1

              7. 열관류율을 계산하는데 필요하지 않은 것은?

              1. 벽체의 두께
              2. 벽체의 열전도율
              3. 벽체표면의 열전달율
              4. 벽체의 함수율
              (정답률: 85%)
                profile_image
                1

                8. 증기-물 또는 물-물 열교환기의 종류에 해당되지 않는 것은?

                1. 원통다관형 열교환기
                2. 전열 교환기
                3. 관형 열교환기
                4. 스파이럴 열교환기
                (정답률: 77%)
                  profile_image
                  1

                  9. 열원방식 중에서 토탈에너지방식(total energy system)에 해당되지 않는 것은?

                  1. 가스터빈 방식
                  2. 연료전지 방식
                  3. 엔진 열펌프 방식
                  4. 빙축열 방식
                  (정답률: 71%)
                    profile_image
                    1

                    10. 다음 설명 중에서 틀리게 표현된 것은?

                    1. 벽이나 유리창을 통해 들어오는 전도열은 감열뿐이다.
                    2. 여름철 실내에서 인체로부터 발생하는 열은 잠열뿐이다.
                    3. 실내의 기구로부터 발생열은 잠열과 감열이다.
                    4. 건축물의 틈새로부터 침입하는 공기가 갖고 들어오는 열은 잠열과 감열이다.
                    (정답률: 84%)
                      profile_image
                      1

                      11. 난방기기에 사용되는 방열기중 강제대류형 방열기에 해당하는 것은?

                      1. 컨벡터
                      2. 베이스보드 방열기
                      3. 유닛히터
                      4. 길드 방열기
                      (정답률: 59%)
                        profile_image
                        1

                        12. 공기를 감습하기 위한 장치의 종류에 해당되지 않는 것은?

                        1. 냉각 감습장치
                        2. 압축 감습장치
                        3. 흡수식 감습장치
                        4. 전열교환 감습장치
                        (정답률: 51%)
                          profile_image
                          1

                          13. 도서관의 체적이 630m3이고 공기가 1시간에 29회 비율로 틈새바람에 의해 자연환기될 때 풍량(m3/min)은 약 얼마인가?

                          1. 295
                          2. 304
                          3. 444
                          4. 572
                          (정답률: 70%)
                            profile_image
                            1

                            14. 다음 중에서 공기조화가 부하를 바르게 나타낸 것은?

                            1. 실내부하+외기부하+덕트통과열부하+송풍기부하
                            2. 실내부하+외기부하+덕트통과열부하+배관통과열부하
                            3. 실내부하+외기부하+송풍기부하+펌프부하
                            4. 실내부하+외기부하+재열부하+냉동기부하
                            (정답률: 84%)
                              profile_image
                              1

                              15. 다음 중에서 전공기방식이라고 볼 수 없는 것은?

                              1. 정풍량 단일덕트 방식
                              2. 변풍량 단일덕트 방식
                              3. 이중덕트 방식
                              4. 팬코일유닛 방식
                              (정답률: 83%)
                                profile_image
                                1

                                16. 다음 그림은 송풍기의 특성 곡선이다. 점선으로 표시된 곡선 B는 무엇을 나타내는가?

                                1. 축동력
                                2. 효율
                                3. 전압
                                4. 정압
                                (정답률: 79%)
                                  profile_image
                                  1

                                  17. 중앙식 공기조화기의 구성요소라고 할 수 없는 것은?

                                  1. 재열지
                                  2. 가습기
                                  3. 에어필터
                                  4. 오일필터
                                  (정답률: 77%)
                                    profile_image
                                    1

                                    18. 실내의 현열부하를 qs 잠열부하를 qL 이라고 할 때 실내의 현열비 계산식으로 올바른 것은?

                                    (정답률: 79%)
                                      profile_image
                                      1

                                      19. 온수난방의 특징으로 옳지 않은 것은?

                                      1. 증기난방보다 상하온도 차가 적고 쾌감도가 크다.
                                      2. 온도조절이 용이하고 취급이 간단하다.
                                      3. 예열시간이 짧다.
                                      4. 보일러 정지 후에도 여열에 의해 실내난방이 어느 정도 지속된다.
                                      (정답률: 88%)
                                        profile_image
                                        1

                                        20. 다음 중 일반적인 취출구의 종류가 아닌 것은?

                                        1. 라이트-트로퍼형
                                        2. 아네모스텟형
                                        3. 머쉬룸형
                                        4. 웨이형
                                        (정답률: 86%)
                                          profile_image
                                          1

                                          2과목: 냉동공학

                                          21. 다음 중 암모니아 냉매의 특성이 아닌 것은?

                                          1. 수분을 함유한 암모니아는 구리와 그 합금을 부식시킨다.
                                          2. 대규모 냉동장치에 널리 사용되고 있다.
                                          3. 초저온을 요하는 냉동에 사용된다.
                                          4. 독성이 강하고 강한 자극성을 가지고 있다.
                                          (정답률: 76%)
                                            profile_image
                                            1

                                            22. 유량 100L/min의 물을 15℃에서 9℃로 냉각하는 수냉각기가 있다. 이 냉동장치의 냉동효과가 40kcal/kg일 때 필요냉매 순환량은 몇 kg/h인가?

                                            1. 700kg/h
                                            2. 800kg/h
                                            3. 900kg/h
                                            4. 1000kg/h
                                            (정답률: 68%)
                                              profile_image
                                              1

                                              23. 다음 중 냉동 관련 용어 설명 중 잘못된 것은?

                                              1. 제빙톤 : 25℃의 원수 1톤을 24씨간 동안에 -9℃의 얼음으로 만드는데 제거할 열량을 냉동능력으로 표시한다.
                                              2. 호칭냉동능력 : 고압가스안전관리법에 규정된 냉동 능력으로 환산한 능력이 100RT 이상은 허가 후 제조, 설치, 가동을 해야 한다.
                                              3. 냉동톤 : 0℃의 물 1톤을 24시간 동안에 0℃의 얼음으로 만드는데 필요한 냉동능력으로 1RT=3320kcal/h이다.
                                              4. 결빙시간 : 얼음을 얼리는데 소요되는 시간은 얼음 두께의 제곱에 비례하고, 브라인의 온도에는 반비례 한다.
                                              (정답률: 63%)
                                                profile_image
                                                1

                                                24. 어떤 왕복동 압축기의 실린더가 내경 300mm, 행정 200mm, 실린더수 2, 회전수 300rpm 이라면 이 압축기의 이론적인 피스톤 배출량은 약 얼마인가?

                                                1. 348m3/h
                                                2. 479m3/h
                                                3. 509m3/h
                                                4. 623m3/h
                                                (정답률: 55%)
                                                  profile_image
                                                  1

                                                  25. 왕복동 압축기의 토출밸브에 누설이 있을 경우에 대한 설명이다. 맞는것은?

                                                  1. ①, ③
                                                  2. ②, ③
                                                  3. ③, ④
                                                  4. ②, ④
                                                  (정답률: 88%)
                                                    profile_image
                                                    1

                                                    26. 공냉식 응축기의 특징으로 틀린 것은?

                                                    1. 수냉식에 비하여 전열작용이 나쁘다.
                                                    2. 응축온도가 낮아진다.
                                                    3. 겨울에 사용할 대는 응축온도를 조절해야 한다.
                                                    4. 냉각수 배관설비가 필요없다.
                                                    (정답률: 46%)
                                                      profile_image
                                                      1

                                                      27. 어느 기체의 압력이 0.5MPa, 온도 150℃, 비체적 0.4m3/kg일 때 가스상수 (J/kgㆍK)를 구하면 약 얼마인가?

                                                      1. 11.3
                                                      2. 47.28
                                                      3. 113
                                                      4. 472.8
                                                      (정답률: 48%)
                                                        profile_image
                                                        1

                                                        28. 냉매에 대한 설명으로 부적당한 것은?

                                                        1. 응고점이 낮을 것
                                                        2. 증발열과 열전도율이 클 것
                                                        3. R-21는 화학식으로 CHCl2F이고, CClF2 - CClF2는 R-113이다.
                                                        4. R-500는 R-12와 R-152를 합한 공비 혼합냉매라 한다.
                                                        (정답률: 81%)
                                                          profile_image
                                                          1

                                                          29. 시퀀스제어에 사용되는 제어기기는 전기식과 전자식으로 구분되는데, 이 중 전자식에 관한 설명 중 틀린 것은?

                                                          1. 다이오드, 트랜지스터, 레지스터 등으로 구성된다.
                                                          2. 소형이며 신뢰성이 높다.
                                                          3. 응답시간이 빠르며 열에 강하다.
                                                          4. 약한 전류에고 회로의 접속점에서 장해를 일으키기 쉽다.
                                                          (정답률: 70%)
                                                            profile_image
                                                            1

                                                            30. 카르노 사이클릐 기관에서 20℃와 300℃ 사이에서 작동하는 열기관의 열효율은 약 얼마인가?

                                                            1. 42%
                                                            2. 48%
                                                            3. 52%
                                                            4. 58%
                                                            (정답률: 65%)
                                                              profile_image
                                                              1

                                                              31. 축열장치의 장점이 아닌 것은?

                                                              1. 수처리가 필요 없고 단열공사비 축소
                                                              2. 냉동장치의 용량감소 효과
                                                              3. 수전설비 축소로 기본전력비 감소
                                                              4. 부하 변동시도 안정적 열 공급
                                                              (정답률: 71%)
                                                                profile_image
                                                                1

                                                                32. 어떤 변화가 가역인지 비가역인지 알려면 열역학 몇 법칙을 적용하면 되는가?

                                                                1. 제 0 법칙
                                                                2. 제 1 법칙
                                                                3. 제 2 법칙
                                                                4. 제 3 법칙
                                                                (정답률: 81%)
                                                                  profile_image
                                                                  1

                                                                  33. 냉동장치 내에 공기가 침입하였을 때의 현상은?

                                                                  1. 토출압력 저하
                                                                  2. 체적효율 증가
                                                                  3. 토출온도 저하
                                                                  4. 냉동능력 감소
                                                                  (정답률: 77%)
                                                                    profile_image
                                                                    1

                                                                    34. 브라인의 부식방지를 위한 pH값으로 가장 적당한 것은?

                                                                    1. 5.5 ~ 6.5
                                                                    2. 7.5 ~ 8.2
                                                                    3. 9.5 ~ 11.0
                                                                    4. 11.5 ~ 15.5
                                                                    (정답률: 79%)
                                                                      profile_image
                                                                      1

                                                                      35. 횡형 수냉응축기의 열통과율이 750kcal/m2℃, 냉각수량 450L/min, 냉각수 입구 온도 28℃, 냉각수 출구온도 33℃ 응축온도와 냉각수 온도와의 평균온도차가 5℃일 때, 이 응축기의 전열면적은 얼마인가?

                                                                      1. 46m2
                                                                      2. 40m2
                                                                      3. 36m2
                                                                      4. 30m2
                                                                      (정답률: 53%)
                                                                        profile_image
                                                                        1

                                                                        36. 암모니아 냉동기에서 암모니아가 새고 있는 장소에 적색 리트머스 시험지를 대면 어떤 색으로 변하는가?

                                                                        1. 황색
                                                                        2. 다갈색
                                                                        3. 청색
                                                                        4. 홍색
                                                                        (정답률: 84%)
                                                                          profile_image
                                                                          1

                                                                          37. 냉장 쇼케이스 수용품을 적정 온도와 습도로 유지 하면서 최종 수요자에게 직접 판매하기 위한 장치로, 이 쇼케이스가 만족해야 할 조건이라 할 수 없는 것은?

                                                                          1. 수용물의 품질을 가장 효과적으로 유지할 수 있는 것이 좋다.
                                                                          2. 소비자가 구매의욕을 느낄 수 있는 구조인 것이 좋다.
                                                                          3. 점포의 구조 및 판매양식에 적합한 것이 좋다.
                                                                          4. 최적의 온도를 유지할 수 있도록 하기 이하여 운전조작은 복잡한 것이 좋다.
                                                                          (정답률: 87%)
                                                                            profile_image
                                                                            1

                                                                            38. 냉각탑의 능력산정 중 쿨링 레인지의 설명으로 맞는 것은?

                                                                            1. 냉각수 입구수온 × 냉각수 출구수온
                                                                            2. 냉각수 입구수온 - 냉각수 출구수온
                                                                            3. 냉각수 출구온도 × 입구공기 습구온도
                                                                            4. 냉각수 출구온도 - 입구공기 습구온도
                                                                            (정답률: 70%)
                                                                              profile_image
                                                                              1

                                                                              39. 증기압축식 냉동장치에서 건조기의 설치위치로 올바른 것은?

                                                                              1. 증발기 전
                                                                              2. 응축기 전
                                                                              3. 압축기 전
                                                                              4. 팽창밸브 전
                                                                              (정답률: 54%)
                                                                                profile_image
                                                                                1

                                                                                40. 냉동장치의 내압시험에 사용하는 것으로 가장 적합한 것은?

                                                                                1. 물
                                                                                2. 질소
                                                                                3. 알곤
                                                                                4. 산소
                                                                                (정답률: 66%)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 배관일반

                                                                                  41. 방열기으 종류에서 구조 및 형태에 따라 분류하였다. 라디에이터류에 속하지 않는 것은?

                                                                                  1. 패널형
                                                                                  2. 컨벡터형
                                                                                  3. 핀 튜브형
                                                                                  4. 목책형
                                                                                  (정답률: 56%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 다음 습공기 선도(i-x)에서 1→7의 변화를 맞게 설명한 것은?

                                                                                    1. 감온감습
                                                                                    2. 감온가습
                                                                                    3. 가열감습
                                                                                    4. 가열가습
                                                                                    (정답률: 68%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 다음 중 증기에 사용하는 벨로스식 방열기 트랩(최고 사용압력 100kPa)의 성능에서 밸브가 열리기 시작하는 작동 온도로 맞는 것은?

                                                                                      1. 98℃ 이상
                                                                                      2. 100℃ 이상
                                                                                      3. 102℃ 이상
                                                                                      4. 1⑤℃ 이상
                                                                                      (정답률: 63%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 다음 중 스트레이너에 관한 설명으로 틀린 것은?

                                                                                        1. 관내 유체속의 토사 또는 칩 등의 불순물을 제거한다.
                                                                                        2. 종류로는 Y형, U형, V형이 있다.
                                                                                        3. 스트레이너는 중요한 기기의 뒷쪽에 장착한다.
                                                                                        4. 스트레이너는 유체흐름의 방향에 따라 장착해야 한다.
                                                                                        (정답률: 82%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 흡수식 냉동기의 단점으로 맞는 것은?

                                                                                          1. 기기 내부가 진공상태로서 파열의 위험이 있다.
                                                                                          2. 설치면적 및 중량이 크다.
                                                                                          3. 냉온수기 한 대로는 냉ㆍ난방을 겸용할 수 없다.
                                                                                          4. 소음 및 진동이 크다.
                                                                                          (정답률: 63%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 다음 중 폭발하한계 하한이 10% 이하인 것과 폭발한계의 상한과 하한의 차가 20% 이사인 고압가스는?

                                                                                            1. 가연성 가스
                                                                                            2. 조연성 가스
                                                                                            3. 불연성 가스
                                                                                            4. 비독성 가스
                                                                                            (정답률: 78%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 공기조화설비에서 덕트 주요 요소인 가이드 베인에 대한 설명으로 적합한 것은?

                                                                                              1. 소형 덕트의 풍량 조절용이다.
                                                                                              2. 대형 덕트의 풍량 조절용이다.
                                                                                              3. 덕트 분기 부분의 풍량 조절을 한다.
                                                                                              4. 덕트 밴드부에서 기류를 안정시킨다.
                                                                                              (정답률: 74%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 증가난방 배관에서 증기트랩을 사용하는 주목적은?

                                                                                                1. 관내의 온도를 조절하기 위해서
                                                                                                2. 관내의 압력을 조절하기 위해서
                                                                                                3. 관내의 증기와 응축수를 분리하기 위해서
                                                                                                4. 배관의 신축을 흡수하기 위해서
                                                                                                (정답률: 83%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 트랩의 봉수가 파괴되는 원인은 여러 가지가 있는데 위생기구에서 배수가 만수 상태로 트랩을 통과할 때 봉수가 빨려 나가 파괴되는 원인은 무엇인기?

                                                                                                  1. 감압에 의합 흡입 작용
                                                                                                  2. 자기 사이펀 작용
                                                                                                  3. 증발 작용
                                                                                                  4. 모세관현상
                                                                                                  (정답률: 76%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 빔(Beam)에 턴버클을 연결하여 파이프 아래 부분을 받쳐 달아 올리는 것으로 수직 방향의 변위가 없는 곳에 사용하는 것은?

                                                                                                    1. 레스트레인트
                                                                                                    2. 리지드 행거
                                                                                                    3. 스프링 행거
                                                                                                    4. 콘스탄트 행거
                                                                                                    (정답률: 75%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 강관에서 직관을 이용하여 중심각 135°의 6편 마이터를 제작하려고 한다. 절단 각으로 맞는 것은?

                                                                                                      1. 11.25°
                                                                                                      2. 13.5°
                                                                                                      3. 22.5°
                                                                                                      4. 27.0°
                                                                                                      (정답률: 51%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 도시가스 배관의 손상을 방지하기 위하여 도시가스배관 주위에서 다름 매설물을 설치할 때의 리격거리로 맞는 것은?

                                                                                                        1. 20cm
                                                                                                        2. 30cm
                                                                                                        3. 40cm
                                                                                                        4. 50cm
                                                                                                        (정답률: 78%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 고온ㆍ고압용 관에 가장 적합한 신축 이음쇠는?

                                                                                                          1. 루우프형
                                                                                                          2. 스위블형
                                                                                                          3. 벨로즈형
                                                                                                          4. 슬리이브형
                                                                                                          (정답률: 73%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 다음 중 밸브를 완전히 열었을 때 유체의 저항손실이 가장 큰 밸브는?

                                                                                                            1. 슬루스 밸브
                                                                                                            2. 글로브 밸브
                                                                                                            3. 버터플라이 밸브
                                                                                                            4. 볼 밸브
                                                                                                            (정답률: 71%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 압력탱크식 급수방법에서 압력탱크를 설계할 때 직접 필요한 요소로 틀린 것은?

                                                                                                              1. 최고층 수전에 해당하는 압력
                                                                                                              2. 기구별 소요압력
                                                                                                              3. 관내 손실 수두압
                                                                                                              4. 급수펌프의 토출압력
                                                                                                              (정답률: 52%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 다음 중 연관이나 황동관을 가장 잘 부식시키는 것은?

                                                                                                                1. 극연수
                                                                                                                2. 연수
                                                                                                                3. 적수
                                                                                                                4. 경수
                                                                                                                (정답률: 66%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 급수 배관을 시공할 때 일반적인 사항을 설명한 것 중 잘못된 것은?

                                                                                                                  1. 급수관에서 상향 급수는 선단 상향구배로 한다.
                                                                                                                  2. 급수관에서 하향 급수는 선당 하향구배로 하며, 부득이 한 경우에는 수평으로 유지한다.
                                                                                                                  3. 급수관 최하부에 배수 밸브를 장치하면 공기빼기를 장치할 필요가 없다.
                                                                                                                  4. 수격작용 방지를 위해 수전 부근에 공기실을 설치한다.
                                                                                                                  (정답률: 71%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 각 기구의 트랩마다 통기관을 설치하여 통기방식 중 안정도가 높고 자기 사이펀 작용에도 효과가 있으며 배수를 완전하게 할 수 있는 이상적인 통기 방식은?

                                                                                                                    1. 각개 통기
                                                                                                                    2. 루프 통기
                                                                                                                    3. 신정 통기
                                                                                                                    4. 회로 통기
                                                                                                                    (정답률: 78%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 그림과 같이 호칭지름이 표시될 때 강관이음쇠의 규격을 바르게 표시한 것은? (단, 그림의 부속은 티(Tee)이다.)

                                                                                                                      1. 50×40×25
                                                                                                                      2. 40×50×25
                                                                                                                      3. 50×25×40
                                                                                                                      4. 25×40×50
                                                                                                                      (정답률: 77%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 급탕배관의 신축이음과 관계없는 것은?

                                                                                                                        1. 신축곡관 이음
                                                                                                                        2. 슬리브형 이음
                                                                                                                        3. 벨로우즈형 이음
                                                                                                                        4. 플랜지형 이음
                                                                                                                        (정답률: 69%)
                                                                                                                          profile_image
                                                                                                                          1

                                                                                                                          4과목: 전기제어공학

                                                                                                                          61. 다음 내용의 ( )아네 차례로 들어갈 알맞은 내용은?

                                                                                                                          1. 진하, 낮아, +
                                                                                                                          2. 진하, 높아, -
                                                                                                                          3. 연하, 낮아, -
                                                                                                                          4. 연하, 높아, +
                                                                                                                          (정답률: 66%)
                                                                                                                            profile_image
                                                                                                                            1

                                                                                                                            62. 유도전동기의 속도제어에 사용할 수 없는 전력 변환기는?

                                                                                                                            1. 인버터
                                                                                                                            2. 사이클로 컨버터
                                                                                                                            3. 위상제어기
                                                                                                                            4. 정류기
                                                                                                                            (정답률: 67%)
                                                                                                                              profile_image
                                                                                                                              1

                                                                                                                              63. 제백 효과(Seebeck effect)를 이용한 센서에 해당하는 것은?

                                                                                                                              1. 저항 변화용
                                                                                                                              2. 인덕턴스 변화용
                                                                                                                              3. 용량 변화용
                                                                                                                              4. 전압 변화용
                                                                                                                              (정답률: 72%)
                                                                                                                                profile_image
                                                                                                                                1

                                                                                                                                64. 주파수 60[Hz]의 정현파 교류에서 위상차 π/6[rad]은 약 몇 초의 시간차인가?

                                                                                                                                1. 2.4×10-3
                                                                                                                                2. 2×10-3
                                                                                                                                3. 1.4×10-3
                                                                                                                                4. 1×10-3
                                                                                                                                (정답률: 55%)
                                                                                                                                  profile_image
                                                                                                                                  1

                                                                                                                                  65. 전기로의 온도를 1000℃로 일정하게 유지시키기 위하여 열전온도계의 지시값을 보면서 전압조정기로 전기로에대한 인가전압을 조절하는 장치가 있다. 이 경우 열전온도계는 다음 중 어느 것에 해당 되는가?

                                                                                                                                  1. 조작부
                                                                                                                                  2. 검출부
                                                                                                                                  3. 제어량
                                                                                                                                  4. 조작량
                                                                                                                                  (정답률: 74%)
                                                                                                                                    profile_image
                                                                                                                                    1

                                                                                                                                    66. 다음 블록선도 중 안정한 계는?

                                                                                                                                    (정답률: 64%)
                                                                                                                                      profile_image
                                                                                                                                      1

                                                                                                                                      67. 220[V] 3상 4극 60[Hz]인 3상 유도전동기가 정격전압, 저역 주파수에서 최대 회전력을 내는 슬립은 16[%]이다. 200[V] 50[Hz]로 사용할 때 최대 회전력 발생 슬립은 약 몇 [%]가 되는가?

                                                                                                                                      1. 15.6
                                                                                                                                      2. 17.6
                                                                                                                                      3. 19.4
                                                                                                                                      4. 21.4
                                                                                                                                      (정답률: 35%)
                                                                                                                                        profile_image
                                                                                                                                        1

                                                                                                                                        68. 다음 중 유도전동기의 회전력에 관한 설명으로 옳은 것은?

                                                                                                                                        1. 단자전압과는 무관하다.
                                                                                                                                        2. 단자전압에 비례한다.
                                                                                                                                        3. 단자전압의 2승에 비례한다.
                                                                                                                                        4. 다자전압의 3승에 비례한다.
                                                                                                                                        (정답률: 72%)
                                                                                                                                          profile_image
                                                                                                                                          1

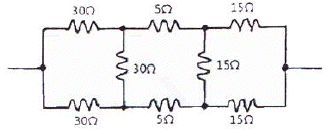

                                                                                                                                          69. 그림과 같은 회로의 합성저항은 몇 [Ω]인가?

                                                                                                                                          1. 25
                                                                                                                                          2. 30
                                                                                                                                          3. 35
                                                                                                                                          4. 50
                                                                                                                                          (정답률: 49%)
                                                                                                                                            profile_image
                                                                                                                                            1

                                                                                                                                            70. 전류계와 전압계의 측정범위를 확장하기 위하여 저항을 사용하는데, 다음 중 저항의 연결방법으로 알맞은 것은?

                                                                                                                                            1. 전류계에는 저항을 병렬연결하고, 전압계에는 저항을 직렬연결 해야 한다.
                                                                                                                                            2. 전류계 및 전암계에 저항을 병렬연결 해야 한다.
                                                                                                                                            3. 전류계에는 저항을 직렬연결하고, 전압계에는 저항을 병렬연결 해야 한다.
                                                                                                                                            4. 전류계 및 전압계에 저항을 직렬연결 해야 한다.
                                                                                                                                            (정답률: 55%)
                                                                                                                                              profile_image
                                                                                                                                              1

                                                                                                                                              71. 전기기기의 보호와 운전자의 안전을 위해 사용되는 그림의 회로를 무엇이라고 하는가? (단, A와 B는 스위치, X1 과 X2는 릴레이이다.)

                                                                                                                                              1. 자기유지회로
                                                                                                                                              2. 일치회로
                                                                                                                                              3. 변환회로
                                                                                                                                              4. 인터록회로
                                                                                                                                              (정답률: 71%)
                                                                                                                                                profile_image
                                                                                                                                                1

                                                                                                                                                72. 다음 중 서보기구에 속하는 제어량은?

                                                                                                                                                1. 회전속도
                                                                                                                                                2. 전압
                                                                                                                                                3. 위치
                                                                                                                                                4. 압력
                                                                                                                                                (정답률: 78%)
                                                                                                                                                  profile_image
                                                                                                                                                  1

                                                                                                                                                  73. 피드백제어로서 서보기구에 해당하는 것은?

                                                                                                                                                  1. 석유화학공장
                                                                                                                                                  2. 발전기 정전압장치
                                                                                                                                                  3. 전철표 자동판매기
                                                                                                                                                  4. 선박의 자동조타
                                                                                                                                                  (정답률: 78%)
                                                                                                                                                    profile_image
                                                                                                                                                    1

                                                                                                                                                    74. 어떤 코일에 흐르는 전류가 0.01초 사이에 일정하게 50[A]에서 10[A]로 변할 때 20[V]의 기전력이 발생한다고 하면 자기인덕턴스는 몇 [mH] 인가?

                                                                                                                                                    1. 5
                                                                                                                                                    2. 40
                                                                                                                                                    3. 50
                                                                                                                                                    4. 200
                                                                                                                                                    (정답률: 41%)
                                                                                                                                                      profile_image
                                                                                                                                                      1

                                                                                                                                                      75. 제어계에서 동작 신호(편차)에 비례하는 조작량을 만드는 제어 동작을 무엇이라 하는가?

                                                                                                                                                      1. 비례 동작(P 동작)
                                                                                                                                                      2. 비례 적분 동작(PI 동작)
                                                                                                                                                      3. 비례 미분 동작(PD 동작)
                                                                                                                                                      4. 비례 적분 미분 동작(PID 동작)
                                                                                                                                                      (정답률: 60%)
                                                                                                                                                        profile_image
                                                                                                                                                        1

                                                                                                                                                        76. 내부 장치 또는 공간을 물질로 포위시켜 외부 자계의 영향을 차폐시키는 방식을 자기차폐라 한다. 다음 중 자기차폐에 가장 좋은 물질은?

                                                                                                                                                        1. 강자성체 중에서 비투자율이 큰 물질
                                                                                                                                                        2. 강자성체 중에서 비투자율이 작은 물질
                                                                                                                                                        3. 비투자율이 1보다 작은 역자성체
                                                                                                                                                        4. 비투자율과 관계없이 두께에만 관계되므로 되도록 두꺼운 물질
                                                                                                                                                        (정답률: 72%)
                                                                                                                                                          profile_image
                                                                                                                                                          1

                                                                                                                                                          77. 목표치가 미리 정해진 시간적 변화를 하는 경우 제어량을 변화시키는 제어를 무엇이라고 하는가?

                                                                                                                                                          1. 정치제어
                                                                                                                                                          2. 프로그래밍제어
                                                                                                                                                          3. 추종제어
                                                                                                                                                          4. 비율제어
                                                                                                                                                          (정답률: 59%)
                                                                                                                                                            profile_image
                                                                                                                                                            1

                                                                                                                                                            78. 다음 블록선도에서 틀린 식은?

                                                                                                                                                            1. x3(t)=r(t)-2c(t)
                                                                                                                                                            4. x1(t)=c(t)
                                                                                                                                                            (정답률: 53%)
                                                                                                                                                              profile_image
                                                                                                                                                              1

                                                                                                                                                              79. 그림과 같은 계전기 접점회로의 논리식은?

                                                                                                                                                              1. XY
                                                                                                                                                              (정답률: 72%)
                                                                                                                                                                profile_image
                                                                                                                                                                1

                                                                                                                                                                80. 유도전동기의 기동방법 중 용량이 5[kW] 이하인 소용량 전동기에는 주로 어떤 기동법이 사용된는가?

                                                                                                                                                                1. 전전압 기동법
                                                                                                                                                                2. Y-△ 기동법
                                                                                                                                                                3. 기동보상기법
                                                                                                                                                                4. 리액터 기동법
                                                                                                                                                                (정답률: 57%)
                                                                                                                                                                  profile_image
                                                                                                                                                                  1

                                                                                                                                                                  CBT 기출문제는 과거 기출문제를 온라인에서 풀어보는 무료사이트 입니다. 기출문제의 저작권은 출제기관에게 있으며, 관련 문의는 아래 주소로 메일바랍니다.

                                                                                                                                                                  문의: kj5359@gmail.com

                                                                                                                                                                  © 2025 CBT 기출문제. All rights reserved.
