공조냉동기계산업기사 (2008-03-02 기출문제)
목록

1과목: 공기조화

1. 다음 중 전공기 방식의 특징에 관한 설명으로 옳지 않은 것은?

  1. 송풍량이 충분하므로 실내공기의 오염이 적다.
  2. 리턴홴을 설치하면 외기냉방이 가능하게 된다.
  3. 실내에는 취출구와 흡입구를 설치하면 되고 홴코일 유닛과 같은 기구가 노출되지 않는다.
  4. 큰 부하의 실에 대해서도 덕트가 작게 되고 스페이스가 적다.
(정답률: 88%)
    profile_image
    1

    2. 다음 용어 중에서 습공기선도와 관계가 없는 것은?

    1. 비체적
    2. 열용량
    3. 노점온도
    4. 엔탈피
    (정답률: 66%)
      profile_image
      1

      3. 다음은 냉각 코일에서 공기상태변화를 나타낸 것이다. 이때 코일의 BF(BYPASS FACTOR)는 어느 것인가?

      (정답률: 76%)
        profile_image
        1

        4. 크기가 15m×5m, 천정고가 2.4m인 어느 실의 틈새 바람에 의한 전열부하(kcal/h)는 약 얼마인가?

        1. 2000
        2. 3000
        3. 4000
        4. 5000
        (정답률: 53%)
          profile_image
          1

          5. 스테인리스 강판에 리브형 홈을 만들어 합성고무의 가스켓으로 수밀(水密)을 기하여, 초고층 건물의 수-수열교환기로 많이 사용하는 열교환기는?

          1. 원통다관형
          2. 열싸이폰형
          3. 스파이럴형
          4. 플레이트형
          (정답률: 49%)
            profile_image
            1

            6. 다음은 송풍기 번호에 의한 송풍기 크기를 나타내는 식이다. 옳은 것은?

            1. 원심송풍기 : No(#)=, 축류송풍기 No(#)=
            2. 원심송풍기 : No(#)=, 축류송풍기 No(#)=
            3. 원심송풍기 : No(#)=, 축류송풍기 No(#)=
            4. 원심송풍기 : No(#)=, 축류송풍기 No(#)=
            (정답률: 74%)
              profile_image
              1

              7. 40W 짜리 형광등 10개를 조명용으로 사용하는 어떤 사무실이 있다. 이 때 조명기구로 부터의 취득 열량은 약 얼마인가? (단, 안정기의 부하는 20%로 한다.)

              1. 68kcal/h
              2. 210kcal/h
              3. 413kcal/h
              4. 625kcal/h
              (정답률: 62%)
                profile_image
                1

                8. 공기 조화기에 관한 다음의 설명 중 부적당한 것은?

                1. 패케지형 에어컨디셔너는 압축기, 팬 및 코일 등을 내장하고 있다.
                2. 유니트 히터는 냉동기 및 코일 등을 내장하고 있다.
                3. 에어 핸들링 유니트는 팬 및 코일 등을 내장하고 있다.
                4. 팬 코일 유니트는 팬과 코일 등을 내장하고 있다.
                (정답률: 62%)
                  profile_image
                  1

                  9. 다음은 냉각 코일에 관한 사항이다. 옳은 것은?

                  1. 대수 평균 온도차(MTD)를 크기하면 코일의 열수가 많아져 불리하다.
                  2. 냉수의 속도는 2m/s 이상으로 하는 것이 바람직하다.
                  3. 코일을 통과하는 풍속은 2-3m/s가 경제적이다.
                  4. 코일 온도 상승은 일반적으로 10℃ 전후로 한다.
                  (정답률: 83%)
                    profile_image
                    1

                    10. 다음 중 복사난방의 특징이 아닌 것은?

                    1. 낮은 온도에서도 쾌적성이 높다.
                    2. 실내 온도가 균일하다.
                    3. 설비비가 많이 든다.
                    4. 간헐난방에 적합하다.
                    (정답률: 76%)
                      profile_image
                      1

                      11. 다음 중 공기의 가습방법으로 맞지 않는 것은?

                      1. 에어워셔에 의해서 단열가습을 하는 방법
                      2. 얼음을 분무하는 방법
                      3. 증기를 분무하는 방법
                      4. 가습팬에 의해 수증기를 사용하는 방법
                      (정답률: 86%)
                        profile_image
                        1

                        12. 환기방식 중에서 송풍기를 이용하여 실내에 공기를 공급하고, 배기구나 건축물의 틈새를 통하여 자연적으로 배기하는 방법은?

                        1. 제1종 환기
                        2. 제2종 환기
                        3. 제3종 환기
                        4. 제4종 환기
                        (정답률: 68%)
                          profile_image
                          1

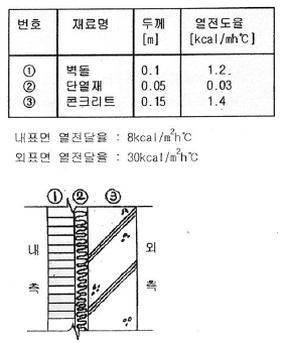

                          13. 다음과 같은 벽체의 열관류율 K값은 몇 kcal/m2h℃ 인가?

                          1. 0.248
                          2. 0.363
                          3. 0.496
                          4. 0.521
                          (정답률: 55%)
                            profile_image
                            1

                            14. 다음 공조방식 중 팬, 펌프 등 동력비가 가장 큰 것은?

                            1. FC 유니트 방식(덕트병용)
                            2. 멀티존 방식
                            3. 유인 유니트 방식
                            4. 패케지 방식
                            (정답률: 54%)
                              profile_image
                              1

                              15. 다음 중 저속덕트의 설계 방법과 거리가 먼 것은?

                              1. 일반적으로 등압법으로 설계한다.
                              2. 일반적으로 주덕트의 풍속을 20m/s~30m/s로 설계한다.
                              3. 가장 저항이 큰 경로(주경로)에 대해서 압력손실을 같은 값으로 설계한다.
                              4. 일반적으로 풍량이 10000m3/h이상인 부분을 풍속으로 그 이하의 부분을 압력??? 설계한다.
                              (정답률: 63%)
                                profile_image
                                1

                                16. 다음 중 공급방식에 이한 분류에 해당되는 증기난방 방식은?

                                1. 고압식 증기난방 방식
                                2. 하향 급기식 증기난방 방식
                                3. 중력식 증기난방 방식
                                4. 습식 증기난방 방식
                                (정답률: 55%)
                                  profile_image
                                  1

                                  17. 공조용 열원시스템에서 토탈에너지방식에 사용하는 구동기관으로 맞지 않는 것은?

                                  1. 전동기
                                  2. 가스엔진
                                  3. 디젤엔진
                                  4. 가스터어빈
                                  (정답률: 57%)
                                    profile_image
                                    1

                                    18. 보일러에서 이코노마이저(절탄기)의 기능은?

                                    1. 급수 예열
                                    2. 연료 가열
                                    3. 급기 예열
                                    4. 증기 가열
                                    (정답률: 65%)
                                      profile_image
                                      1

                                      19. 다음 중 냉난방시 인체에 적당한 공기의 속도는?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

                                      1. 냉방 : 0.10 ~ 0.25m/sec 난방 : 0.13 ~ 0.18m/sec
                                      2. 냉방 : 1.12 ~ 1.18m/sec 난방 : 1.18 ~ 1.25m/sec
                                      3. 냉방 : 0.10 ~ 0.25m/min 난방 : 0.13 ~ 0.18m/min
                                      4. 냉방 : 1.12 ~ 1.18m/min 난방 : 1.18 ~ 1.25m/min
                                      (정답률: 56%)
                                        profile_image
                                        1

                                        20. 다음 중 방열기기의 종류가 아닌 것은?

                                        1. 주철제 방열기
                                        2. 강판제 방열기
                                        3. 컨벡터
                                        4. 직화 방열기
                                        (정답률: 44%)
                                          profile_image
                                          1

                                          2과목: 냉동공학

                                          21. 전자 누설탐지기는 냉매가 새는 경우 어떤 반응을 보이는가?

                                          1. 불꽃의 색깔이 변한다.
                                          2. 눈금을 나타내거나 빛 또는 소리가 난다.
                                          3. 관에 있는 색깔이 변한다.
                                          4. 바이메탈을 이용하여 굽어지는 정도로써 눈금을 나타낸다.
                                          (정답률: 75%)
                                            profile_image
                                            1

                                            22. 다음 중 브라인의 구비조건이 아닌 것은?

                                            1. 열 용량이 작고 전열이 좋을 것
                                            2. 점도가 적당할 것
                                            3. 응고점이 낮을 것
                                            4. 금속에 대한 부식성이 적고 불연성일 것
                                            (정답률: 70%)
                                              profile_image
                                              1

                                              23. 다음은 프레온 장치에서 유분리기를 사용해야 될 경우의 설명이다. 옳지 않는 것은?

                                              1. 만액식 증발기를 사용하는 경우에 사용한다.
                                              2. 다량의 기름이 토출가스에 혼입될 때 사용한다.
                                              3. 증발온도가 높은 경우에 사용한다.
                                              4. 토출가스 배관이 길어지는 경우에 사용한다.
                                              (정답률: 59%)
                                                profile_image
                                                1

                                                24. -20℃의 암모니아 포화액의 엔탈피가 78kcal/kg이며 동일온도에서 건조포화증기의 엔탈피가 395kcal/kg 이다. 이 냉매액이 팽창밸브를 통과하여 증발기에 유입될 때의 냉매의 엔탈피가 125kcal/kg 이었다면 중량비로 약 몇 % 가 액체상태인가?

                                                1. 95%
                                                2. 85%
                                                3. 35%
                                                4. 15%
                                                (정답률: 63%)
                                                  profile_image
                                                  1

                                                  25. 다음은 제어기기와 안전장치에 대한 설명이다. 옳은 것은 어느 것인가?

                                                  1. 유압보호 스위치는 유압계의 지기사 일정압력보다 내려 갔을때 압축기가 작동하도록 조정한다.
                                                  2. 압축기에 안전밸브와 고압차단 장치를 설치했을 때 안전밸브의 작동압력은 고압차단 장치의 작동압력보다 높게 조정하는 것이 좋다.
                                                  3. 압축기의 토출압력이 올라가면 전동기의 부하도 커짐으로 전동기의 과부하차단장치(오바로드 릴레이)가 있으면 냉매계통의 안전장치는 없어도 된다.
                                                  4. 절수밸브는 증발압력을 검지하여 냉각수량을 가감하는 조정밸브이므로 안전장치로 간주한다.
                                                  (정답률: 68%)
                                                    profile_image
                                                    1

                                                    26. 다음의 모리엘 선도는 어떤 냉동장치를 나타낸 것인가?

                                                    1. 1단압축 1단팽창 냉동시스템
                                                    2. 1단압축 2단팽창 냉동시스템
                                                    3. 2단압축 1단팽창 냉동시스템
                                                    4. 2단압축 2단팽창 냉동시스템
                                                    (정답률: 85%)
                                                      profile_image
                                                      1

                                                      27. 다음 입형 셸 엔드 튜브식 응축기의 설명으로 맞는 것은?

                                                      1. 설치 면적이 큰데 비해 용량이 적다.
                                                      2. 냉각수 소비량이 비교적 적고 설치장소가 부족한 경우에 설치 한다.
                                                      3. 냉각수의 배분이 불균등하고 유량을 많이 함유 하므로 과부하를 처리 할 수 없다.
                                                      4. 설치면적이 작고 운전 중에도 냉각간 청소가 용이하다.
                                                      (정답률: 57%)
                                                        profile_image
                                                        1

                                                        28. R12 열교환기에서 고압액과 저압증기가 병류로 흐르고 있을 때 고압액은 입구에서 80℃, 출구에서 6.5℃이고 저압증기는 입구에서 -20℃, 출구에서 -13.5℃가 된다면 이때 대수 평균 온도차는 얼마인가?

                                                        1. -16.7℃
                                                        2. 13.2℃
                                                        3. 49.7℃
                                                        4. 60℃
                                                        (정답률: 49%)
                                                          profile_image
                                                          1

                                                          29. 다음은 압축기의 구조에 대해 설명한 것이다. 틀린 것은?

                                                          1. 반 밀폐형은 고정식이므로 분해가 곤란한다.
                                                          2. 개방형에는 벨트 구동식과 직결 구동식이 있다.
                                                          3. 밀폐형은 전동기와 압축기가 한 하우징 속에 있다.
                                                          4. 기통 배경에 따라 입형, 횡형, 다기통형으로 구분된다.
                                                          (정답률: 76%)
                                                            profile_image
                                                            1

                                                            30. 다음은 흡수식 냉동장치에 관한 설명이다. 옳지 않은 것은 어느 것인가?

                                                            1. 흡수식 냉동기에서는 증기압축식 냉동기에서의 압축기 역할을 흡수기와 발생기가 대신하고 있다.
                                                            2. 흡수식 냉동기는 가열원으로 천연가스, LPG 등을 사용할 수 있으나 효율이 나쁘므로 고온의 폐열을 얻을 수 있는 곳에 적합하다.
                                                            3. 흡수식 냉동기의 냉매로는 LIBR, 흡수제로서는 물로 사용하는 흡수식 냉동기가 현재 많이 사용되고 있다.
                                                            4. 흡수식 냉동기는 용량제어의 범위가 넓어 폭 넓은 용량제어가 가능하다.
                                                            (정답률: 53%)
                                                              profile_image
                                                              1

                                                              31. 30℃의 원수 5ton을 3시간에 2℃까지 냉각하는 수 냉각 장치의 냉동 능력은 얼마인가?

                                                              1. 8RT
                                                              2. 11RT
                                                              3. 14RT
                                                              4. 26RT
                                                              (정답률: 60%)
                                                                profile_image
                                                                1

                                                                32. 제빙 장치에서 브라인의 온도가 -10℃이고, 얼음 두께가 20cm인 관빙의 결빙 소요시간은?

                                                                1. 24.4시간
                                                                2. 22.4시간
                                                                3. 20.4시간
                                                                4. 18.4시간
                                                                (정답률: 67%)
                                                                  profile_image
                                                                  1

                                                                  33. 히트 파이프의 특징을 설명한 것으로 틀린 것은?

                                                                  1. 등온성이 풍부하고 온도상승이 빠르다.
                                                                  2. 사용온도 영역에 제하니 없음 압력손실이 크다.
                                                                  3. 국부 부하의 변동이 강하고 열 유속이 변동이 가능하다.
                                                                  4. 적은 온도차에서 장거리 열수송이 가능하다.
                                                                  (정답률: 65%)
                                                                    profile_image
                                                                    1

                                                                    34. 다음 설명 중 옳은 것은?

                                                                    1. 냉동능력을 크게 할려면 압축비를 높게 운전하여야 한다.
                                                                    2. 팽창밸브 통과 전후의 냉매 엔탈피는 변하지 않는다
                                                                    3. 암모니아 압축기용 냉동유는 암모니아보다 가볍다.
                                                                    4. 암모니아는 수분이 있어도 아연을 침식시키지 않는다.
                                                                    (정답률: 68%)
                                                                      profile_image
                                                                      1

                                                                      35. 증발기에서 나오는 냉매가스의 과열도를 일정하게 조정하는 밸브는?

                                                                      1. 모세관
                                                                      2. 정압식 팽창밸브
                                                                      3. 온도식 자동팽창 밸브
                                                                      4. 플로트형 밸브
                                                                      (정답률: 71%)
                                                                        profile_image
                                                                        1

                                                                        36. 냉각관 상부에 피냉각액의 저장조를 설치하여 피냉각액을 작은 구멍을 통해 흘러내리게 하면 피냉각액이 냉각관 외벽에 막상을 이루며 냉매와 열교환을 하는 증발기는?

                                                                        1. 냉배살포식 증발기
                                                                        2. 원통코일형 증발기
                                                                        3. 보델로 증발기
                                                                        4. 이중관식 증발기
                                                                        (정답률: 66%)
                                                                          profile_image
                                                                          1

                                                                          37. 다음 열역학에 이용되고 있는 식 중 잘못된 것은? (단, q:열량 Cv:정적비열 Cp:정압비열 u:내부에너지 h:엔탈피 T:절대온도 v:비체적 A:일의 열당량 p:압력)(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

                                                                          1. ⊿h=Cv(T2-T1)
                                                                          2. ⊿h=Cp(T2-T1)
                                                                          3. δq=δu+Apδv
                                                                          4. δh=δq+Apδv
                                                                          (정답률: 45%)
                                                                            profile_image
                                                                            1

                                                                            38. 냉동사이클에서 등엔탈피 과정이 이루어지는 곳은?

                                                                            1. 압축기
                                                                            2. 증발기
                                                                            3. 수액기
                                                                            4. 팽창밸브
                                                                            (정답률: 65%)
                                                                              profile_image
                                                                              1

                                                                              39. 다음 압력 중 크기가 다른 것은?

                                                                              1. 9806.65 Pa
                                                                              2. 0.1 kgf/cm2
                                                                              3. 1.42233 lbf/in2
                                                                              4. 0.967841 atm
                                                                              (정답률: 44%)
                                                                                profile_image
                                                                                1

                                                                                40. 항공기 재료의 내한(耐寒)성능을 시험하기 위한 냉동장치를 설치 하려고 한다. 가장 적합한 냉동기는?

                                                                                1. 왕복형 압축식 냉동기
                                                                                2. 원심 압축식 냉동기
                                                                                3. 축류 압축식 냉동기
                                                                                4. 흡수식 냉동기
                                                                                (정답률: 69%)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 배관일반

                                                                                  41. 중앙식 급탕법인 간접가열식에 대한 설명 중 옳지 않은 것은?

                                                                                  1. 고압 보일러가 불필요하다.
                                                                                  2. 소규모 주택에 적합하다.
                                                                                  3. 저탕조 내에 가열코일을 설치하여 가열하는 방식이다.
                                                                                  4. 보일러 내에 스케일이 잘 끼지 않으며 전열효율이 크다.
                                                                                  (정답률: 50%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 보온재의 구비조건이 아닌 것은?

                                                                                    1. 열전도도가 작고 방습성이 클 것
                                                                                    2. 인화성이 우수할 것
                                                                                    3. 내압강도가 클 것
                                                                                    4. 사용온도 범위가 클 것
                                                                                    (정답률: 66%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 배관이음에 있어서 나사이음에 비하여 용접이음의 이점이 아닌 것은?

                                                                                      1. 이음부의 강도가 크고 누설의 우려가 적다.
                                                                                      2. 이음부위의 관두께가 일정하여 유체의 저항손실이 적다.
                                                                                      3. 이음시간이 단축되며, 이음 재료비가 절약된다.
                                                                                      4. 돌기부는 없지만 배관상의 공간효율이 나쁘고 중량도 무겁다.
                                                                                      (정답률: 75%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 배관 관련설비의 공기조화 설비와 거리가 먼 것은?

                                                                                        1. 냉동기 설비
                                                                                        2. 보일러 실내기기 설비
                                                                                        3. 위생기구 설비
                                                                                        4. 송풍기, 공조기 설비
                                                                                        (정답률: 76%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 다음 냉매 배관 중 액관은?

                                                                                          1. 압축기와 응축기까지의 배관
                                                                                          2. 증발기와 압축기까지의 배관
                                                                                          3. 응축기와 수액기까지의 배관
                                                                                          4. 팽창밸브와 압축기까지의 배관
                                                                                          (정답률: 74%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 압력 수조식 급수법의 설명으로 옳지 않은 것은?

                                                                                            1. 공기 압축기를 설치하여 공기를 보급해야 한다.
                                                                                            2. 펌프는 고가 수조에 비하여 양정이 낮다.
                                                                                            3. 탱크의 설치위치에 제한을 받지 않는다.
                                                                                            4. 최고, 최저의 압력차가 크고 급수압이 일정하지 않다.
                                                                                            (정답률: 36%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 증기난방 배관 방법에 있어서 리프트 피팅(lift fittung)의 빨아 올리는 높이는 1단을 몇 m 이내로 하는가?

                                                                                              1. 0.7m
                                                                                              2. 1m
                                                                                              3. 1.5m
                                                                                              4. 3m
                                                                                              (정답률: 69%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 수도 직결식 급수배관의 수압시험 기준압력은 얼마인가?

                                                                                                1. 0.2MPa
                                                                                                2. 0.74MPa
                                                                                                3. 1.35MPa
                                                                                                4. 1.72MPa
                                                                                                (정답률: 30%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 배관장치의 도중에 설치하는 기구들의 설명으로 맞는 것은?

                                                                                                  1. 스트레이너는 유체의 유동방향을 따라갈 때 트랩 다음에 설치한다.
                                                                                                  2. 저압트랩의 설치시에는 바이패스(bypass)배관이 필요하다.
                                                                                                  3. 감압밸브의 설치시에는 바이패스(bypass)배관이 불필요하다.
                                                                                                  4. 증기트랩의 설치장소는 증기공급이 시작되는 위치이다.
                                                                                                  (정답률: 46%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 배수 트랩 중 관 트랩의 종류가 아닌 것은?

                                                                                                    1. P형 트랩
                                                                                                    2. V형 트랩
                                                                                                    3. S형 트랩
                                                                                                    4. U형 트랩
                                                                                                    (정답률: 75%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 관경 25A(내경 27.6mm)의 강관에 매분 30ℓ/min의 가스를 흐르게 할 때 유속은 약 얼마인가?

                                                                                                      1. 0.14 m/s
                                                                                                      2. 0.34 m/s
                                                                                                      3. 0.64 m/s
                                                                                                      4. 0.84 m/s
                                                                                                      (정답률: 33%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 트랩 위어(weir)로부터 통기관까지의 구배로서 적당한 것은?

                                                                                                        (정답률: 58%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 온수난방할 수 있는 온수를 증기의 열을 이용해서 생산하는 장치는?

                                                                                                          1. 스트로지 탱크
                                                                                                          2. 열교환기
                                                                                                          3. 증발탱크
                                                                                                          4. 팽챙탱크
                                                                                                          (정답률: 49%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 냉장설비의 단열방식에 있어서 내부 단열방식이 적합치 않은 곳은?

                                                                                                            1. 사용조건이 서로 다른 냉장실이 필요한 냉장실
                                                                                                            2. 단층 건물 또는 저 층수 냉장실
                                                                                                            3. 층별로 구획된 냉장실
                                                                                                            4. 각? ??? 구조체로 구획되고 구조체의 안쪽에 맞추어 단열 시공되는 냉장실
                                                                                                            (정답률: 66%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 배관의 지지 간격 결정조건에 포함되지 않는 사항은?

                                                                                                              1. 관경의 대소
                                                                                                              2. 수압시험 압력
                                                                                                              3. 보온 및 보냉의 유무
                                                                                                              4. 유체의 흐름에 따른 진동
                                                                                                              (정답률: 33%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 사용압력은 4kg/cm2 정도 이하이며, 공기 가열기, 열교환기 등 다량이 응축수를 처리하는데 적합한 증기트랩은?

                                                                                                                1. 플로우트 트랩
                                                                                                                2. 열동식 트랩
                                                                                                                3. U 트랩
                                                                                                                4. 버켓 트랩
                                                                                                                (정답률: 49%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 배관계의 계기표시 방법 중 온도 지시계를 나타낸 것은?

                                                                                                                  (정답률: 74%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 배관재료 선정시 고려할 사항이 아닌 것은?

                                                                                                                    1. 관속을 흐르는 유체의 화학적 성질
                                                                                                                    2. 관속을 흐르는 유체의 온도
                                                                                                                    3. 관의 이음방법
                                                                                                                    4. 관의 압축성
                                                                                                                    (정답률: 69%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. F.C.U.의 배관 방식 중 냉수 및 온수관이 각각 설치되어 냉온수의 혼합손실이 없는 배관 방식은?

                                                                                                                      1. 단관식
                                                                                                                      2. 2관식
                                                                                                                      3. 3관식
                                                                                                                      4. 4관식
                                                                                                                      (정답률: 68%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 기밀성, 수밀성이 뛰어나고 견고한 배관 접속 방법은?

                                                                                                                        1. 플랜지접합
                                                                                                                        2. 나사접합
                                                                                                                        3. 소켓접합
                                                                                                                        4. 용접접합
                                                                                                                        (정답률: 78%)
                                                                                                                          profile_image
                                                                                                                          1

                                                                                                                          4과목: 전기제어공학

                                                                                                                          61. 다음 그림의 논리회로는?

                                                                                                                          1. AND 회로
                                                                                                                          2. OR 회로
                                                                                                                          3. NOT 회로
                                                                                                                          4. NOR 회로
                                                                                                                          (정답률: 43%)
                                                                                                                            profile_image
                                                                                                                            1

                                                                                                                            62. 타이머의 타임차트가 그림과 같을 때 접점기호로 가장 알맞은 것은?

                                                                                                                            (정답률: 63%)
                                                                                                                              profile_image
                                                                                                                              1

                                                                                                                              63. 그림과 같은 회로에서 I1및 I2는 몇 [A] 인가?

                                                                                                                              1. I1=8A, I2=4A
                                                                                                                              2. I1=4A, I2=8A
                                                                                                                              3. I1=7A, I2=5A
                                                                                                                              4. I1=5A, I2=7A
                                                                                                                              (정답률: 53%)
                                                                                                                                profile_image
                                                                                                                                1

                                                                                                                                64. 그림은 전동기 속도제어의 한 방법이다. 전동기가 최대 출력을 낼 때 사이리스터의 점호각은 몇 [rad]이 되는가?

                                                                                                                                1. 0
                                                                                                                                2. π/6
                                                                                                                                3. π/2
                                                                                                                                4. π
                                                                                                                                (정답률: 66%)
                                                                                                                                  profile_image
                                                                                                                                  1

                                                                                                                                  65. 그림과 같은 블록선도와 등가인 것은?

                                                                                                                                  (정답률: 65%)
                                                                                                                                    profile_image
                                                                                                                                    1

                                                                                                                                    66. 그림과 같이 실린더의 한쪽으로 단위시간에 유입하는 유체의 유량을 x(t)라 하고 피스톤의 움직임을 y(t)로 한다. t시간이 경과한 후의 전달함수를 구해보면 어떤 요소가 되는가?

                                                                                                                                    1. 비례요소
                                                                                                                                    2. 미분요소
                                                                                                                                    3. 적분요소
                                                                                                                                    4. 미적분요소
                                                                                                                                    (정답률: 54%)
                                                                                                                                      profile_image
                                                                                                                                      1

                                                                                                                                      67. R-L-C 직렬회로에서 전류가 최대로 되는 조건은?

                                                                                                                                      1. ⍵L=⍵C
                                                                                                                                      3. ⍵LC=1
                                                                                                                                      (정답률: 66%)
                                                                                                                                        profile_image
                                                                                                                                        1

                                                                                                                                        68. 논리식 와 등가인 것은?

                                                                                                                                        1. A
                                                                                                                                        2. B
                                                                                                                                        (정답률: 51%)
                                                                                                                                          profile_image
                                                                                                                                          1

                                                                                                                                          69. 회전자가 슬립 S 로 회전하고 있을 때 고정자 및 회전자의 실효 권수비를 α라 하면, 고정가 기전력 E1과 회전자 기전력 E2와의 비는 어떻게 표현되는가?

                                                                                                                                          2. Sα
                                                                                                                                          3. (1-S)α
                                                                                                                                          (정답률: 56%)
                                                                                                                                            profile_image
                                                                                                                                            1

                                                                                                                                            70. 제어기기의 대표적인 것으로는 검출기, 변환기, 증폭기, 조작기기를 들 수 있는데 서보모터는 어디에 속하는가?

                                                                                                                                            1. 검출기
                                                                                                                                            2. 변환기
                                                                                                                                            3. 증폭기
                                                                                                                                            4. 조작기기
                                                                                                                                            (정답률: 79%)
                                                                                                                                              profile_image
                                                                                                                                              1

                                                                                                                                              71. 유도전동기의 1차 접속을 △에서 Y로 바꾸면 기동기의 1차 전류는 어떻게 변화하는가?

                                                                                                                                              1. 1/3로 감소
                                                                                                                                              2. 1/√3로 감소
                                                                                                                                              3. √3배로 증가
                                                                                                                                              4. 3배로 증가
                                                                                                                                              (정답률: 50%)
                                                                                                                                                profile_image
                                                                                                                                                1

                                                                                                                                                72. 그림과 같은 신호 흐름 선도에서 C/R를 구하면?

                                                                                                                                                (정답률: 59%)
                                                                                                                                                  profile_image
                                                                                                                                                  1

                                                                                                                                                  73. 8Ω, 12Ω, 20Ω, 30Ω의 4개 저항을 병렬로 접속 할 때 합성저항은 약 몇 [Ω]인가?

                                                                                                                                                  1. 2.0Ω
                                                                                                                                                  2. 2.35Ω
                                                                                                                                                  3. 3.43Ω
                                                                                                                                                  4. 70Ω
                                                                                                                                                  (정답률: 61%)
                                                                                                                                                    profile_image
                                                                                                                                                    1

                                                                                                                                                    74. 그림과 같은 직병렬회로에 180V를 가하면 3μF의 콘덴서에 축적된 에너지는 약 몇 [J] 인가?

                                                                                                                                                    1. 0.01J
                                                                                                                                                    2. 0.02J
                                                                                                                                                    3. 0.03J
                                                                                                                                                    4. 0.04J
                                                                                                                                                    (정답률: 41%)
                                                                                                                                                      profile_image
                                                                                                                                                      1

                                                                                                                                                      75. 유도전동기의 속도제어에 사용할 수 없는 전력 변환기는?

                                                                                                                                                      1. 인버터
                                                                                                                                                      2. 사이클로컨버터
                                                                                                                                                      3. 위상제어기
                                                                                                                                                      4. 정류기
                                                                                                                                                      (정답률: 63%)
                                                                                                                                                        profile_image
                                                                                                                                                        1

                                                                                                                                                        76. 단일 궤환 제어계의 개루프 전달함수 일 때, 입력 r(t)=5u(t)에 대한 정상상태 오차 ess는?

                                                                                                                                                        1. 1/3
                                                                                                                                                        2. 2/3
                                                                                                                                                        3. 4/3
                                                                                                                                                        4. 5/3
                                                                                                                                                        (정답률: 43%)
                                                                                                                                                          profile_image
                                                                                                                                                          1

                                                                                                                                                          77. 직류 발전기의 철심을 규소강판으로 성층하여 사용하는 이유로 가장 알맞은 것은?

                                                                                                                                                          1. 브러시에서의 불꽃 방지 및 정류 개선
                                                                                                                                                          2. 맴돌이 전류손과 히스테리시스손의 감소
                                                                                                                                                          3. 전기자 반작용의 감소
                                                                                                                                                          4. 기계적으로 튼튼함
                                                                                                                                                          (정답률: 64%)
                                                                                                                                                            profile_image
                                                                                                                                                            1

                                                                                                                                                            78. 피드백제어의 전달함수가 일 때 의 값을 구하면?

                                                                                                                                                            1. 0
                                                                                                                                                            2. 3
                                                                                                                                                            3. 3/2
                                                                                                                                                            4. ∞
                                                                                                                                                            (정답률: 51%)
                                                                                                                                                              profile_image
                                                                                                                                                              1

                                                                                                                                                              79. 커피 자동 판매기에 동전을 넣으면 일정량의 커피가 나오도록 되어 있는데 다음 중 어느 제엉 해당하는가?

                                                                                                                                                              1. 프로세스제어
                                                                                                                                                              2. 피드백제어
                                                                                                                                                              3. 시퀀스제어
                                                                                                                                                              4. 비율제어
                                                                                                                                                              (정답률: 64%)
                                                                                                                                                                profile_image
                                                                                                                                                                1

                                                                                                                                                                80. CNC 공작기계의 프로그램제어에 많이 이용되는 제어는?

                                                                                                                                                                1. 수치제어
                                                                                                                                                                2. 속도제어
                                                                                                                                                                3. 계산기제어
                                                                                                                                                                4. 최적제어
                                                                                                                                                                (정답률: 72%)
                                                                                                                                                                  profile_image
                                                                                                                                                                  1

                                                                                                                                                                  CBT 기출문제는 과거 기출문제를 온라인에서 풀어보는 무료사이트 입니다. 기출문제의 저작권은 출제기관에게 있으며, 관련 문의는 아래 주소로 메일바랍니다.

                                                                                                                                                                  문의: kj5359@gmail.com

                                                                                                                                                                  © 2025 CBT 기출문제. All rights reserved.
