공조냉동기계기능사 (2006-07-16 기출문제)
목록

1과목: 공조냉동안전관리

1. 다음 사항 중 재해의 직접적인 원인에 해당되는 것은?

  1. 불안전한 상태
  2. 기술적인 원인
  3. 관리적인 원인
  4. 교육적인 원인
(정답률: 76%)
    profile_image
    1

    2. 프레온냉매에 대한 것 중 염려가 되는 것은?

    1. 폭발
    2. 화재
    3. 독성
    4. 금속재료의 부식
    (정답률: 51%)
      profile_image
      1

      3. 보일러 수면계 수위가 보이지 않을 시 응급조치 사항은?

      1. 연료의 공급차단
      2. 냉수공급
      3. 증기보충
      4. 자연냉각
      (정답률: 72%)
        profile_image
        1

        4. 산소용접 토치 취급 법에 대한 설명 중 잘못된 것은?

        1. 용접 팁은 흙바닥에 놓아서는 안 된다.
        2. 작업 목적에 따라서 팁을 선정한다.
        3. 토치는 기름으로 닦아 보관해 두어야 한다.
        4. 점화전에 토치의 안전여부를 검사한다.
        (정답률: 84%)
          profile_image
          1

          5. 산소가 결핍되어 있는 장소에서 사용되는 마스크는?

          1. 송풍마스크
          2. 방진마스크
          3. 방독마스크
          4. 특급방진 마스크
          (정답률: 83%)
            profile_image
            1

            6. 드릴 작업 중 칩의 제거방법으로서 가장 안전한 방법은?

            1. 회전시키면서 막대로 제거한다.
            2. 회전시키면서 솔로 제거한다.
            3. 회전을 중지시킨 후 손으로 제거한다.
            4. 회전을 중지시킨 후 솔로 제거한다.
            (정답률: 85%)
              profile_image
              1

              7. 공구의 안전한 취급방법이 아닌 것은?

              1. 손잡이에 묻은 기름, 그리스 등을 닦아낸다.
              2. 측정공구는 부드러운 헝겊 위에 올려놓는다.
              3. 날카로운 공구는 공구함에 넣어서 운반한다.
              4. 높은 곳에서 작업시 간단한 공구는 던져서 신속하게 전달한다.
              (정답률: 83%)
                profile_image
                1

                8. 보일러에 대한 안전도를 검사하지 않아도 되는 경우는?

                1. 보일러를 수리했을 때
                2. 보일러를 가동했을 때
                3. 보일러를 신설했을 때
                4. 제작자가 제품을 완성해 놓았을 때
                (정답률: 59%)
                  profile_image
                  1

                  9. 정전작업이 끝난 후 필요한 조치사항은?

                  1. 감전 위험요인 제거
                  2. 개로 개폐기의 시건 혹은 표시
                  3. 단락접지
                  4. 감독자 선임
                  (정답률: 46%)
                    profile_image
                    1

                    10. 그라인더 작업의 안전수칙에 위배되는 것은?

                    1. 숫돌차의 옆면에 붙여있는 종이는 떼어 내어 측면을 사용하도록 한다.
                    2. 그라인더 커버가 없는 것은 사용을 금한다.
                    3. 연마할 때는 너무 강하게 누르지 말고 가볍게 접촉시킨다.
                    4. 숫돌은 작업시작 전에 결함유무를 확인한다.
                    (정답률: 85%)
                      profile_image
                      1

                      11. 암모니아 누설검지방법이 아닌 것은?

                      1. 유황초 사용
                      2. 리트머스 시험지 사용
                      3. 네슬러 시약 사용
                      4. 헤라이드 토치 사용
                      (정답률: 71%)
                        profile_image
                        1

                        12. 안전점검은 주목적은?

                        1. 위험을 사전에 발견하여 시정하는데 있다.
                        2. 법 및 기준에의 적합 여부를 점검하는데 있다.
                        3. 안전작업 표준의 적절성을 점검하는데 있다.
                        4. 시설, 장비의 설계를 점검하는데 있다.
                        (정답률: 82%)
                          profile_image
                          1

                          13. 교류 용접시 표시란에 AW200이라고 표시되어 있을 때 200은 무엇을 나타내는가?

                          1. 정격 1차 전류값
                          2. 정격 2차 전류값
                          3. 1차 전류 최대값
                          4. 2차 전류 최대값
                          (정답률: 73%)
                            profile_image
                            1

                            14. 덕성가스를 식별 조치할 때 표지판의 가스 명칭은 무슨 색으로 하는가?

                            1. 흰색
                            2. 노란색
                            3. 적색
                            4. 흑색
                            (정답률: 42%)
                              profile_image
                              1

                              15. B급 화재(유류)에 가장 적합한 소화기는?

                              1. 산알카리 소화기
                              2. 강화액 소화기
                              3. 포말 소화기
                              4. 방화수
                              (정답률: 73%)
                                profile_image
                                1

                                2과목: 냉동기계

                                16. 수평배관을 서로 연결할 때 사용되는 이음쇠는?

                                1. 엘보우(elbow)
                                2. 티(Tee)
                                3. 유니온(Union)
                                4. 캡(Cap)
                                (정답률: 76%)
                                  profile_image
                                  1

                                  17. 프레온계 냉매의 특성으로 거리가 먼 것은?

                                  1. 화학적으로 안정하다.
                                  2. 비열비가 작다.
                                  3. 전기 절연물을 침식시키지 않으므로 밀폐형 압축기에 적합하다.
                                  4. 수분과의 용해성이 극히 크다.
                                  (정답률: 14%)
                                    profile_image
                                    1

                                    18. 프레온 냉동장치에 대해 다음 설명 중 옳은 것은?

                                    1. 냉매가 다량 누설하는 부위에 헬라이드 토치를 가깝게 대면 불꽃은 흑색으로 변한다.
                                    2. -50℃ ~ -70℃의 저온용 배관재료로서 이음매 없는 동관을 사용한다.
                                    3. 브라인 중에 냉매가 누설하였을 경우의 시험약품으로서 네슬러시약 용액을 사용한다.
                                    4. 포밍을 방지하기 위해 압축기에 오일필터를 사용한다.
                                    (정답률: 42%)
                                      profile_image
                                      1

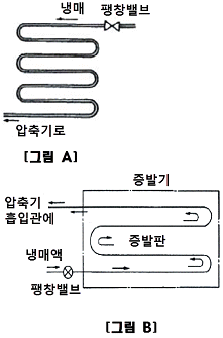

                                      19. 아래 그림과 같은 A, B의 증발기에 관한 설명 중 옳은 것은?

                                      1. A와 B는 건식 증발기이며, 전열은 A가 더 양호하다.
                                      2. A건식, B는 만액식 증발기이며, 전열은 B가 더 양호하다.
                                      3. A건식, B는 반만액식이며, 전열은 B가 더 양호하다.
                                      4. A와 B는 반만액식 증발기이며, 전열은 A와 B가 동등하다.
                                      (정답률: 51%)
                                        profile_image
                                        1

                                        20. 다음의 P-h선도(Mollier선도)에서 등온선을 나타낸 것은?

                                        (정답률: 65%)
                                          profile_image
                                          1

                                          21. 다음 중 강관용 공구가 아닌 것은?

                                          1. 파이프 바이스
                                          2. 파이프 커터
                                          3. 드레서
                                          4. 동력 나사 절삭기
                                          (정답률: 71%)
                                            profile_image
                                            1

                                            22. 1초 동안에 75kg·m의 일을 할 경우 시간당 발생하는 열량은 약 몇 kcal/h인가?

                                            1. 621kcal/h
                                            2. 632kcal/h
                                            3. 653kcal/h
                                            4. 675kcal/h
                                            (정답률: 49%)
                                              profile_image
                                              1

                                              23. 동력의 단위 중 그 값이 큰 순서대로 나열이 된 것은? (단, PS는 국제 마력이고, HP 는 영국 마력임)

                                              1. 1KW > 1HP > 1PS > 1kg·m/sec
                                              2. 1KW > 1PS > 1HP > 1kg·m/sec
                                              3. 1HP > 1PS > 1KW > 1kg·m/sec
                                              4. 1HP > 1PS > 1kg·m/sec > 1KW
                                              (정답률: 57%)
                                                profile_image
                                                1

                                                24. 암모니아 냉동기에서 불응축가스 분리기(gas-purger)의 작용에 대한 설명 중 틀린 것은?

                                                1. 응축기에서 냉매와 같이 액화되지 않은 공기를 분리시킨다.
                                                2. 분리된 냉매가스는 압축기에 흡입된다.
                                                3. 분리된 액체 냉매는 수액기로 들어간다.
                                                4. 분리된 공기는 수조를 통해 대기로 방출된다.
                                                (정답률: 35%)
                                                  profile_image
                                                  1

                                                  25. 축봉장치(shaft seal)의 역할로서 부적당한 것은?

                                                  1. 냉매 누설 방지
                                                  2. 오일 누설 방지
                                                  3. 외기 침입 방지
                                                  4. 전동기의 슬립(slip)방지
                                                  (정답률: 72%)
                                                    profile_image
                                                    1

                                                    26. 가정용 백열전등의 점등 스위치는 어떤 스위치인가?

                                                    1. 복귀형 스위치
                                                    2. 검출 스위치
                                                    3. 리미트 스위치
                                                    4. 유지형 스위치
                                                    (정답률: 49%)
                                                      profile_image
                                                      1

                                                      27. 수냉식 응축기의 능력은 냉각수 온도의 냉각수량에 의해 결정되는데, 응축기의 능력을 증대시키는 방법에 관한 사항 중 틀린 것은?

                                                      1. 냉각수온을 낮춘다.
                                                      2. 응축기의 냉각관을 세척한다.
                                                      3. 냉각수량을 늘린다.
                                                      4. 냉각수 유속을 줄인다.
                                                      (정답률: 52%)
                                                        profile_image
                                                        1

                                                        28. 다음 중 터보냉동기에 사용하는 냉매는?

                                                        1. R-11
                                                        2. R-12
                                                        3. R-21
                                                        4. R-13
                                                        (정답률: 30%)
                                                          profile_image
                                                          1

                                                          29. 관속을 흐르는 유체가 가스관을 나타내는 것은?

                                                          (정답률: 78%)
                                                            profile_image
                                                            1

                                                            30. 그림은 8핀 타이머의 내부회로도이다. ⑤, ⑧ 접점을 표시한 것은 무엇인가?

                                                            (정답률: 50%)
                                                              profile_image
                                                              1

                                                              31. 터보 냉동기의 구조에서 불응축 가스 퍼지, 진공작업, 냉매충전, 냉매재생의 기능을 갖추고 있는 장치는?

                                                              1. 플로우트 챔버 장치
                                                              2. 전동장치
                                                              3. 엘리미네이터
                                                              4. 추기회수장치
                                                              (정답률: 47%)
                                                                profile_image
                                                                1

                                                                32. P-h(몰리에르)선도에서 팽창밸브 통과시 발생한 플래시가스(flash gas)량을 알기 위해 필요한 선은?

                                                                1. 등건조도 선
                                                                2. 등비체적선
                                                                3. 등온선
                                                                4. 등엔트로피 선
                                                                (정답률: 26%)
                                                                  profile_image
                                                                  1

                                                                  33. 증발온도의 변화에 따른 비교가 맞지 않은 것은?

                                                                  1. 증발잠열 : 저온(-20℃) > 중온(-10℃) > 고온(0℃)
                                                                  2. 냉동효과 : 저온(-20℃) > 중온(-10℃) > 고온(0℃)
                                                                  3. 토출가스온도 : 저온(-20℃) > 중온(-10℃) > 고온(0℃)
                                                                  4. 압축비 : 저온(-20℃) > 중온(-10℃) > 고온(0℃)
                                                                  (정답률: 25%)
                                                                    profile_image
                                                                    1

                                                                    34. 회전식 압축기에서 회전식 베인형의 베인은?

                                                                    1. 무게에 의하여 실린더에 부착한다.
                                                                    2. 고압에 의하여 실린더에 부착한다.
                                                                    3. 스프링 힘에 의하여 실린더에 부착한다.
                                                                    4. 원심력에 의하여 실린더에 부착한다.
                                                                    (정답률: 76%)
                                                                      profile_image
                                                                      1

                                                                      35. 고속다기통 압축기에서 정상운전 상태로서의 유압은 저압보다 얼마나 높아야 하는가?

                                                                      1. 0~1.5kg/cm2
                                                                      2. 1.5~3.0kg/cm2
                                                                      3. 3.5~4.0kg/cm2
                                                                      4. 4.5~5.0kg/cm2
                                                                      (정답률: 62%)
                                                                        profile_image
                                                                        1

                                                                        36. 다음 중 비등점이 가장 높은 것은? (단, 대기압에서)

                                                                        1. NH3
                                                                        2. CO2
                                                                        3. R-502
                                                                        4. SO2
                                                                        (정답률: 22%)
                                                                          profile_image
                                                                          1

                                                                          37. 다음 그림기호 중 정압식 자동팽창 밸브를 나타내는 것은?

                                                                          (정답률: 60%)
                                                                            profile_image
                                                                            1

                                                                            38. 강관의 나사이음용 이음쇠 중 벤드의 종류에 해당하지 않는 것은?

                                                                            1. 암수 롱 벤드
                                                                            2. 45° 롱 벤드
                                                                            3. 리터언 벤드
                                                                            4. 크로스 벤드
                                                                            (정답률: 46%)
                                                                              profile_image
                                                                              1

                                                                              39. 냉동장치가 어떤 조건하에서 운전 할 때 냉동능력이 5RT이고, 압축기 동력이 5KW이면, 응축기에서 방출하여야 할 열량은? (단, 1RT=3,320kcal/h이다.))

                                                                              1. 123,500kcal/h
                                                                              2. 20,900kcal/h
                                                                              3. 29,000kcal/h
                                                                              4. 14,260kcal/h
                                                                              (정답률: 38%)
                                                                                profile_image
                                                                                1

                                                                                40. 다음 중 고속 다기통 압축기의 장점이 아닌 것은?

                                                                                1. 체적효율이 좋다.
                                                                                2. 부품 교환 범위가 넓다.
                                                                                3. 진동이 비교적 적다.
                                                                                4. 용량에 비하여 기계가 작다.
                                                                                (정답률: 20%)
                                                                                  profile_image
                                                                                  1

                                                                                  41. NH3냉매를 사용하는 냉동장치에서는 열교환기를 설치하지 않는다. 그 이유는?

                                                                                  1. 응축압력이 낮기 때문에
                                                                                  2. 증발압력이 낮기 때문에
                                                                                  3. 비열비가 높기 때문에
                                                                                  4. 임계점이 높기 때문에
                                                                                  (정답률: 65%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 제빙 장치에서 브라인의 dhse도가 -10℃이고, 결빙소요시간이 48시간일 대 얼음의 두께는 약 몇 ㎜인가?

                                                                                    1. 253㎜
                                                                                    2. 273㎜
                                                                                    3. 293㎜
                                                                                    4. 313㎜
                                                                                    (정답률: 38%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 주어진 입력신호가 동시에 가해질 때만 출력이 나오는 회로를 무슨 회로라 하는가?

                                                                                      1. AND
                                                                                      2. OR
                                                                                      3. NOT
                                                                                      4. NAND
                                                                                      (정답률: 54%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 다음 응축기에 대한 설명 중 옳은 것은?

                                                                                        1. 수냉식 응축기에서는 냉각수의 흐르는 속도가 클수록 열통과율이 크지만 부식 할 염려가 있다.
                                                                                        2. 냉각관내에 물때가 많이 끼어도 냉각수량은 변하지 않는다.
                                                                                        3. 응축기의 안전밸브의 최소구경은 응축기의 동경에 의해서 산출된다.
                                                                                        4. 해수를 냉각수로 사용하는 응축기에서는 동합금의 부식을 일으키기 때문에 일반적으로 스테인레스 강관을 사용한다.
                                                                                        (정답률: 39%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 포펫트(poppet)밸브의 사용처에 관한 설명으로 가장 옳은 것은?

                                                                                          1. 암모니아 입형저속 압축기에 많이 사용한다.
                                                                                          2. 카 쿨러에 많이 사용한다.
                                                                                          3. 프레온 소형 압축기에 많이 사용한다.
                                                                                          4. 고속 압축기의 토출밸브에 사용한다.
                                                                                          (정답률: 32%)
                                                                                            profile_image
                                                                                            1

                                                                                            3과목: 공기조화

                                                                                            46. 덕트 상당장이란 무엇인가?

                                                                                            1. 덕트의 실제길이를 말한다.
                                                                                            2. 덕트의 길이를 원형덕트로 환산한 것이다.
                                                                                            3. 덕트 계통에서 국부 저항 손실을 같은 저항 값을 갖는 직선 덕트의 길이로 환산한 것이다.
                                                                                            4. 덕트의 직경을 20cm로 환산한 덕트 길이다.
                                                                                            (정답률: 57%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 냉방을 하는 경우 일반적으로 거실의 실내온도는 몇 ℃로 하는가?

                                                                                              1. 29~32
                                                                                              2. 25~28
                                                                                              3. 18~23
                                                                                              4. 16~18
                                                                                              (정답률: 56%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 증기압력에 따라 분류한 증기난방 방식에 속하는 것은?

                                                                                                1. 고압식
                                                                                                2. 중력식
                                                                                                3. 기계식
                                                                                                4. 습식
                                                                                                (정답률: 34%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 덕트의 부속품에 대한 설명이다. 잘못된 것은?

                                                                                                  1. 소형의 풍량 조절용으로는 버터프라이 댐퍼를 사용한다.
                                                                                                  2. 공조덕트의 분기부에는 베인형 댐퍼를 사용한다.
                                                                                                  3. 화재시 화염이 덕트내에 침입하였을 때 자동적으로 폐쇄되도록 방화댐퍼를 사용한다.
                                                                                                  4. 화재 초기시 연기감지로 다른 방화구역에 연기가 침입하는 것을 방지하는 방연댐퍼를 사용한다.
                                                                                                  (정답률: 39%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 다음 공조방식 중 에너지 손실이 가장 큰 공조빙식은?

                                                                                                    1. 2중 덕트방식
                                                                                                    2. 각층 유닛방식
                                                                                                    3. F.C 유닛방식
                                                                                                    4. 유인 유닛방식
                                                                                                    (정답률: 62%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 다음 중 공기조화의 정의를 가장 바르게 설명한 것은?

                                                                                                      1. 일정한 공간의 요구에 알맞은 온도를 적절히 조정하는 것
                                                                                                      2. 일정한 공간의 습도를 조정하는 것
                                                                                                      3. 일정한 공간의 청결도를 조정하는 것
                                                                                                      4. 일정한 공간의 요구에 알맞은 온도, 습도, 청정도, 기류속도 등을 조절하는 것
                                                                                                      (정답률: 81%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 저온수 난방방식의 방열기 표준방열량으로 옳은 것은?

                                                                                                        1. 450kcal/m2h
                                                                                                        2. 550kcal/m2h
                                                                                                        3. 650kcal/m2h
                                                                                                        4. 750kcal/m2h
                                                                                                        (정답률: 42%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 보일러를 구성하는 3대요소가 아닌 것은?

                                                                                                          1. 세정장치
                                                                                                          2. 보일러 본체
                                                                                                          3. 부속기기
                                                                                                          4. 부속장치
                                                                                                          (정답률: 75%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 강제순환식 난방에서 실내손실 열량이 3,000kcal/h이고, 방열기 입구수온이 50℃, 출구온도가 42℃일 때 펌프 용량은 몇 kg/h인가?

                                                                                                            1. 254kg/h
                                                                                                            2. 313kg/h
                                                                                                            3. 342kg/h
                                                                                                            4. 375kg/h
                                                                                                            (정답률: 37%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 최대 열부하에 대한 설명으로 옳은 것은?

                                                                                                              1. 실내에서 발생하는 부하를 1년간에 걸쳐 합계한 부하
                                                                                                              2. 환기를 위해 외기를 공조기로 도입하여 실내의 온습도상태까지 냉각·감습하거나, 가열·가습하는데 필요한 부하
                                                                                                              3. 실내에서 발생되는 부하가 일주일 중에서 가장 큰 값으로 되는 시각의 부하
                                                                                                              4. 공조 설비의 용량을 결정하기 위하여 연중 가장 추운 날 또는 가장 더운 날로 가정된 설계용 외기조전을 이용하여 계산된 부하
                                                                                                              (정답률: 47%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 냉수코일에 대한 설명 중 옳지 않은 것은?

                                                                                                                1. 물의 속도는 일반적으로 1m/s/전후이다.
                                                                                                                2. 코일을 통과하는 공기의 풍속은 7~8m/s정도이다.
                                                                                                                3. 입구수온과 출구수온의 차이는 일반적으로 5℃전후이다.
                                                                                                                4. 코일의 설치는 관이 수평으로 놓이게 한다.
                                                                                                                (정답률: 39%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 다음 중 라인형 취출구에 해당되지 않는 것은?

                                                                                                                  1. 캄라인형
                                                                                                                  2. 슬롯 라인형
                                                                                                                  3. T-바형
                                                                                                                  4. 노즐형
                                                                                                                  (정답률: 45%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 건구온도 20℃, 절대습도 0.008kg/kg'(DA)인 공기의 비엔탈피는 약 얼마인가? (단, 공기의 정압비열(Cp)=0.24kcal/kg℃, 수증기의 정압비열(Cp)=0.441kcal/kg℃이다.)

                                                                                                                    1. 7.0kcal/kg(DA)
                                                                                                                    2. 8.3kcal/kg(DA)
                                                                                                                    3. 9.6kcal/kg(DA)
                                                                                                                    4. 11.0kcal/kg(DA)
                                                                                                                    (정답률: 35%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 다음 중 습공기 선도의 종류에 속하지 않는 것은?

                                                                                                                      1. h-x 선도
                                                                                                                      2. t-x 선도
                                                                                                                      3. t-h 선도
                                                                                                                      4. p-h 선도
                                                                                                                      (정답률: 47%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 다음 그림에서 설명하는 공기조화방식은?

                                                                                                                        1. 단일 덕트 방식
                                                                                                                        2. 이중 덕트 방식
                                                                                                                        3. 가면 풍량 방식
                                                                                                                        4. 각층 유닛 방식
                                                                                                                        (정답률: 76%)
                                                                                                                          profile_image
                                                                                                                          1
