공유압기능사 (2015-04-04 기출문제)
목록

1과목: 임의구분

1. 전기제어에 사용되는 접점의 종류가 아닌 것은?

  1. a접점
  2. b접점
  3. c접점
  4. d접점
(정답률: 93%)
    profile_image
    1

    2. 난연성 유압유가 아닌 것은?

    1. 석유계(石油係)
    2. 인산 에스테르계
    3. 유화계(乳化係)
    4. 물 - 글리코올계
    (정답률: 58%)
      profile_image
      1

      3. 오일 쿨러의 종류가 아닌 것은?

      1. 증기식
      2. 공랭식
      3. 수랭식
      4. 냉동식
      (정답률: 69%)
        profile_image
        1

        4. 다음 밸브 중 방향 제어 밸브에 속하는 것은?

        1. 니들 밸브
        2. 스로틀 밸브
        3. 리듀싱 밸브
        4. 2포트 2위치 밸브
        (정답률: 64%)
          profile_image
          1

          5. 그림 1과 그림 2는 전기제어회로에서 사용되는 제어용 기기의 특성을 입력(i)과 출력(o)상태로 표현한 것이다. 이들이 각각 나타내는 것은?

          1. 그림 1 : 소자 지연 타이머, 그림 2 : 여자 지연 타이머
          2. 그림 1 : 소자 지연 타이머, 그림 2 : 소자 지연 타이머
          3. 그림 1 : 여자 지연 타이머, 그림 2 : 여자 지연 타이머
          4. 그림 1 : 여자 지연 타이머, 그림 2 : 소자 지연 타이머
          (정답률: 69%)
            profile_image
            1

            6. 다음 중 압력 제어 밸브의 특성이 아닌 것은?

            1. 유량특성
            2. 압력조정특성
            3. 인터폴로특성
            4. 히스테리시스특성
            (정답률: 49%)
              profile_image
              1

              7. 2개의 안정된 출력 상태를 가지고, 입력 유무에 관계없이 직전에 가해진 압력의 상태를 출력상태로서 유지하는 회로는?

              1. 부스터 회로
              2. 플립플롭 회로
              3. 카운터 회로
              4. 레지스터 회로
              (정답률: 82%)
                profile_image
                1

                8. 다음 중 체적효율이 가장 높은 펌프는?

                1. 외접 기어 펌프
                2. 평형형 베인 펌프
                3. 내접 기어 펌프
                4. 회전 피스톤 펌프
                (정답률: 67%)
                  profile_image
                  1

                  9. 기호 요소 중 회전축, 레버, 피스톤 로드 등을 나타내는 기호는?

                  1. 반원
                  2. 정사각형
                  3. 복선
                  4. 일점쇄선
                  (정답률: 54%)
                    profile_image
                    1

                    10. 공기 건조기에 대한 설명으로 옳은 것은?

                    1. 건조제 재생 방법을 논 브리드식이라 부른다.
                    2. 흡착식은 실리카겔 등의 고체 흡착제를 사용한다.
                    3. 흡착식은 최대 -170[℃]까지의 저노점을 얻을 수 있다.
                    4. 수분 제거 방식에 따라 건조식, 흡착식으로 분류한다.
                    (정답률: 69%)
                      profile_image
                      1

                      11. 기계 에너지를 유압 에너지로 변환시키는 장치는?

                      1. 유압모터
                      2. 유압펌프
                      3. 유압밸브
                      4. 유압실린더
                      (정답률: 68%)
                        profile_image
                        1

                        12. 공기압 조정유닛의 기능이 아닌 것은?

                        1. 여과 기능
                        2. 윤활 기능
                        3. 저장 기능
                        4. 압력 조절 기능
                        (정답률: 54%)
                          profile_image
                          1

                          13. 공압의 장점에 관한 설명으로 옳지 않은 것은?

                          1. 큰 힘을 쉽게 얻을 수 있다.
                          2. 환경오염의 우려가 없다.
                          3. 에너지 축적이 용이하다.
                          4. 힘의 증폭이 용이하고 속도조절이 간단하다.
                          (정답률: 52%)
                            profile_image
                            1

                            14. 다음 유압 회로의 명칭은 무엇인가?

                            1. 로킹 회로
                            2. 재생 회로
                            3. 동조 회로
                            4. 속도 회로
                            (정답률: 43%)
                              profile_image
                              1

                              15. 공압실린더의 전진 속도를 조절하기 위해 사용하는 밸브는?

                              1. 셧-오프 밸브
                              2. 방향 조절 밸브
                              3. 유량 조절 밸브
                              4. 압력 조절 밸브
                              (정답률: 73%)
                                profile_image
                                1

                                16. 다음에 설명하고 있는 요소의 도면기호는 어느 것인가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

                                (정답률: 82%)
                                  profile_image
                                  1

                                  17. 공압 시스템에서 부하의 변동시 비교적 안정된 속도가 얻어지는 속도제어 방법은?

                                  1. 미터 인 방법
                                  2. 미터 아웃 방법
                                  3. 블리드 온 방법
                                  4. 블리드 오프 방법
                                  (정답률: 53%)
                                    profile_image
                                    1

                                    18. 공기의 압축성 때문에 스틱 슬립(Stick-slip) 현상이 생겨 속도가 안정되지 않을 때 이를 방지하기 위해 사용되는 기기는?

                                    1. 증압기
                                    2. 충격 방출기
                                    3. 증폭기
                                    4. 공유압 변환기
                                    (정답률: 53%)
                                      profile_image
                                      1

                                      19. 진공발생기에서 진공이 발생하는 것은 어떤 원리를 이용한 것인가?

                                      1. 샤를의 원리
                                      2. 파스칼의 원리
                                      3. 벤투리 원리
                                      4. 토리첼리의 원리
                                      (정답률: 61%)
                                        profile_image
                                        1

                                        20. 압력을 비중량으로 나눈 양정(Lift)의 단위는?

                                        1. [m]
                                        2. [N/m2]
                                        3. [mmHg]
                                        4. [kgf/cm2]
                                        (정답률: 49%)
                                          profile_image
                                          1

                                          2과목: 임의구분

                                          21. OR 논리를 만족시키는 밸브는?

                                          1. 2압 밸브
                                          2. 급속 배기 밸브
                                          3. 셔틀 밸브
                                          4. 압력 시퀀스 밸브
                                          (정답률: 74%)
                                            profile_image
                                            1

                                            22. 다음 그림이 나타내는 회로의 명칭은?

                                            1. 로킹 회로
                                            2. 시퀀스 회로
                                            3. 단락 회로
                                            4. 브레이크 회로
                                            (정답률: 62%)
                                              profile_image
                                              1

                                              23. 용접식 압축기 중 가장 깨끗한 공기를 만들 수 있는 공기압축기는?

                                              1. 피스톤 압축기
                                              2. 축류식 압축기
                                              3. 스크루 압축기
                                              4. 다이어프램 압축기
                                              (정답률: 58%)
                                                profile_image
                                                1

                                                24. 유압작동유가 구비하여야 할 조건이 아닌 것은?

                                                1. 압축성이어야 한다.
                                                2. 열을 방출시킬 수 있어야 한다.
                                                3. 적절한 점도가 유지되어야 한다.
                                                4. 장시간 사용하여도 화학적으로 안정되어야 한다.
                                                (정답률: 80%)
                                                  profile_image
                                                  1

                                                  25. 포핏 방식의 방향 전환 밸브가 갖는 장점이 아닌 것은?

                                                  1. 누설이 거의 없다.
                                                  2. 밸브 이동 거리가 짧다.
                                                  3. 조작에 힘이 적게 든다.
                                                  4. 먼지, 이물질의 영향이 적다.
                                                  (정답률: 50%)
                                                    profile_image
                                                    1

                                                    26. 피스톤에 공기 압력을 급격하게 작용시켜 피스톤을 고속으로 움직이며, 이때의 속도 에너지를 이용하는 공기압 실린더는?

                                                    1. 탠덤형 공압 실린더
                                                    2. 다위치형 공압 실린더
                                                    3. 텔레스코프형 공압 실린더
                                                    4. 임팩트 실린더형 공압 실린더
                                                    (정답률: 71%)
                                                      profile_image
                                                      1

                                                      27. 공압장치의 기본요소 중 구동부에 속하는 것은?

                                                      1. 여과기
                                                      2. 애프터 쿨러
                                                      3. 실린더
                                                      4. 루브리 케이터
                                                      (정답률: 76%)
                                                        profile_image
                                                        1

                                                        28. 유압 실린더의 피스톤 로드를 깨끗이 유지하기 위해 필요한 것은?

                                                        1. 쿠션 장치
                                                        2. 슬리브 실린더
                                                        3. 로드 와이퍼 시일
                                                        4. 피스톤 행정 제한 장치
                                                        (정답률: 70%)
                                                          profile_image
                                                          1

                                                          29. 유압제어밸브 중 출구가 고압측 입구에 자동적으로 접속되는 동시에 저압측 입구를 닫는 작용을 하는 밸브는?

                                                          1. 셔틀 밸브
                                                          2. 셀렉터 밸브
                                                          3. 체크 밸브
                                                          4. 바이패스 밸브
                                                          (정답률: 56%)
                                                            profile_image
                                                            1

                                                            30. 검출용 스위치 중 무접촉형 스위치는?

                                                            1. 광전 스위치
                                                            2. 리밋 스위치
                                                            3. 압력 스위치
                                                            4. 마이크로 스위치
                                                            (정답률: 74%)
                                                              profile_image
                                                              1

                                                              31. 시퀀스도를 그리는 일반적인 방법으로 옳지 않은 것은?

                                                              1. 전원 모선은 상하 또는 좌우에 쓴다.
                                                              2. 아래(오른쪽) 제어 모선에 전등을 비롯한 부하를 그린다.
                                                              3. 위(왼쪽) 제어 모선에 누름 버튼 스위치, 감지기 등을 그린다.
                                                              4. 교류전원은 P(+), N(-), 직류전원은 (R), (T) 등으로 표시한다.
                                                              (정답률: 67%)
                                                                profile_image
                                                                1

                                                                32. 부하가 저항만으로 이루어진 교류회로에서 전압과 전류의 위상 관계는?

                                                                1. 전류는 전압과 동상이다.
                                                                2. 전류는 전압보다 위상이 90° 늦다.
                                                                3. 전류는 전압보다 위상이 90° 앞선다.
                                                                4. 전류는 전압보다 위상이 180° 늦다.
                                                                (정답률: 65%)
                                                                  profile_image
                                                                  1

                                                                  33. 그림과 같은 주파수 특성을 갖는 전기소자는?

                                                                  1. 저항
                                                                  2. 코일
                                                                  3. 콘덴서
                                                                  4. 다이오드
                                                                  (정답률: 66%)
                                                                    profile_image
                                                                    1

                                                                    34. 3상 유도전동기의 회전방향을 바꾸기 위한 조치로 옳은 것은?

                                                                    1. 전원의 주파수 변환
                                                                    2. 전동기의 극수 변환
                                                                    3. 전동기의 Y-△ 변환
                                                                    4. 전원의 2상 접속 변환
                                                                    (정답률: 55%)
                                                                      profile_image
                                                                      1

                                                                      35. 저항만의 부하로 이루어진 단상 교류회로에서 전원 실효전압 V[V], 실효전류 I[A]가 흐른다면 단상전력 P[W]는?

                                                                      1. P=VI
                                                                      2. P=√2VI
                                                                      4. P=√3VI
                                                                      (정답률: 57%)
                                                                        profile_image
                                                                        1

                                                                        36. 전기적 신호를 파형으로 보면서 관찰하게 만든 전기ㆍ전자계측기는?

                                                                        1. 함수발생기
                                                                        2. 오실로스코프
                                                                        3. 디지털 멀티미터
                                                                        4. 진동편형 주파수계
                                                                        (정답률: 62%)
                                                                          profile_image
                                                                          1

                                                                          37. 직류 미소전류의 측정방법에 관한 설명으로 옳은 것은?

                                                                          1. 직류 전류의 측정에는 주로 가동 철편형 계기가 사용 된다.
                                                                          2. 전류계는 전류의 크기를 측정하고자 하는 회로에 병렬로 연결한다.
                                                                          3. 전류의 크기가 얼마나 되겠는지를 미리 짐작한 후 예상 값보다 작은 눈금의 전류계를 선택하여야 한다.
                                                                          4. 전원장치의 (+)극 쪽에 연결된 도선은 전류계의 (+)단자에, (-)극 쪽에 연결된 도선은 전류계의 (-)단자에 연결한다.
                                                                          (정답률: 60%)
                                                                            profile_image
                                                                            1

                                                                            38. 저항 R인 전선의 길이를 2배로 하고, 단면적은 1/2로 변화하였을 때의 저항은 얼마인가?

                                                                            1. 1/2 R
                                                                            2. 2R
                                                                            3. 4R
                                                                            4. 8R
                                                                            (정답률: 67%)
                                                                              profile_image
                                                                              1

                                                                              39. 전동기의 정ㆍ운전회로에서 다른 계전기의 동시동작을 금지시키는 회로는?

                                                                              1. 비반전 회로
                                                                              2. 정지우선회로
                                                                              3. 인터록 회로
                                                                              4. 기동우선회로
                                                                              (정답률: 73%)
                                                                                profile_image
                                                                                1

                                                                                40. 그림과 같은 회로도를 갖는 기본 논리 게이트의 논리식은?

                                                                                1. Y = A∙B
                                                                                2. Y = A + B
                                                                                3. Y = A + A∙B
                                                                                4. Y = A ∩ B
                                                                                (정답률: 62%)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 임의구분

                                                                                  41. 정류회로에 커패시터 필터를 사용하는 이유는?

                                                                                  1. 용량의 감소를 위하여
                                                                                  2. 소음을 감소시키기 위하여
                                                                                  3. 2배의 직류값을 얻기 위하여
                                                                                  4. 직류에 가까운 파형을 얻기 위하여
                                                                                  (정답률: 70%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 220[V], 40[W]의 형광등 10개를 4시간 동안 사용했을 때의 소비전력량은 몇 [kWh]인가?

                                                                                    1. 0.16
                                                                                    2. 1.6
                                                                                    3. 8.8
                                                                                    4. 16
                                                                                    (정답률: 71%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 도체의 저항값에 관한 설명으로 옳은 것은?

                                                                                      1. 전압에 비례하고, 전류와는 반비례한다.
                                                                                      2. 전류에 비례하고, 전압과는 반비례한다.
                                                                                      3. 도체의 고유저항에 비례하고, 길이에 반비례한다.
                                                                                      4. 도체의 고유저항에 반비례하고, 길이에 비례한다.
                                                                                      (정답률: 50%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 정전용량이 2[µF]인 콘덴서의 1[kHz]에서의 용량 리액턴스는 약 몇 [Ω]인가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

                                                                                        1. 15.9
                                                                                        2. 79.6
                                                                                        3. 159
                                                                                        4. 796
                                                                                        (정답률: 43%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 직류발전기의 주요 부분 중 기전력이 유도되는 부분은?

                                                                                          1. 계자
                                                                                          2. 브러시
                                                                                          3. 전기자
                                                                                          4. 정류자
                                                                                          (정답률: 57%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 일반적으로 제도에서 사용할 수 있는 척도로 틀린 것은?

                                                                                            1. 10 : 1
                                                                                            2. 5 : 1
                                                                                            3. 3 : 1
                                                                                            4. 2 : 1
                                                                                            (정답률: 66%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 제3각법 정투상도에서 저면도의 배치 위치로 옳은 것은?

                                                                                              1. 정면도의 아래쪽
                                                                                              2. 정면도의 오른쪽
                                                                                              3. 정면도의 위쪽
                                                                                              4. 정면도의 왼쪽
                                                                                              (정답률: 78%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 다음 제3각 정투상도에 해당하는 입체도는?

                                                                                                (정답률: 82%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 치수에 사용하는 기호와 그 설명이 잘못 연결된 것은?

                                                                                                  1. 정사각형의 변 - □
                                                                                                  2. 구의 반지름 - R
                                                                                                  3. 지름 - ø
                                                                                                  4. 45° 모따기 - C
                                                                                                  (정답률: 75%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 기계재료 기호 SM 15CK에서 “15”가 의미하는 것은?

                                                                                                    1. 침탄 깊이
                                                                                                    2. 최저 인장강도
                                                                                                    3. 탄소 함유량
                                                                                                    4. 최대 인장강도
                                                                                                    (정답률: 58%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 다음 입체도에서 화살표 방향이 정면일 때 우측면도로 가장 적합한 것은?

                                                                                                      (정답률: 79%)
                                                                                                        profile_image
                                                                                                        1

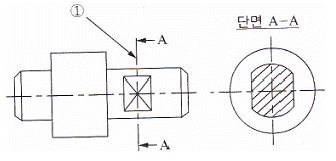

                                                                                                        52. 그림에서“①”의 선 명칭으로 옳은 것은?

                                                                                                        1. 파단선
                                                                                                        2. 절단선
                                                                                                        3. 피치선
                                                                                                        4. 숨은선
                                                                                                        (정답률: 61%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 평 벨트와 비교한 V 벨트 전동의 특성이 아닌 것은?

                                                                                                          1. 설치면적이 넓어 큰 공간이 필요하다.
                                                                                                          2. 비교적 작은 장력으로 큰 회전력을 전달할 수 있다.
                                                                                                          3. 운전이 정숙하다.
                                                                                                          4. 마찰력이 평 벨트보다 크고 미끄럼이 적다.
                                                                                                          (정답률: 61%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 두 물체 사이의 거리를 일정하게 유지시키면서 결합하는데 사용하는 볼트는?

                                                                                                            1. 기초볼트
                                                                                                            2. 아이볼트
                                                                                                            3. 나비볼트
                                                                                                            4. 스테이볼트
                                                                                                            (정답률: 76%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 시험 전 단면적이 6[mm2], 시험 후 단면적이 1.5[mm2]일 때 단면적수축률은?

                                                                                                              1. 25[%]
                                                                                                              2. 45[%]
                                                                                                              3. 55[%]
                                                                                                              4. 75[%]
                                                                                                              (정답률: 56%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 축이 회전하는 중에 임의로 회전력을 차단할 수 있는 것은?

                                                                                                                1. 커플링
                                                                                                                2. 스플라인
                                                                                                                3. 크랭크
                                                                                                                4. 클러치
                                                                                                                (정답률: 62%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 고정 원판식 코일에 전류를 통하면, 전자력에 의하여 회전 원판이 잡아 당겨져 브레이크가 걸리고, 전류를 끊으면 스프링 작용으로 원판이 떨어져 회전을 계속하는 브레이크는?

                                                                                                                  1. 밴드 브레이크
                                                                                                                  2. 디스크 브레이크
                                                                                                                  3. 전자 브레이크
                                                                                                                  4. 블록 브레이크
                                                                                                                  (정답률: 63%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 기계요소 부품 중에서 직접 전동용 기계요소에 속하는 것은?

                                                                                                                    1. 벨트
                                                                                                                    2. 기어
                                                                                                                    3. 로프
                                                                                                                    4. 체인
                                                                                                                    (정답률: 65%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 지름 50[mm]인 원형 단면에 하중 4,500[N]이 작용할 때 발생되는 응력은 약 몇[n/mm2]인가?

                                                                                                                      1. 2.3
                                                                                                                      2. 4.6
                                                                                                                      3. 23.3
                                                                                                                      4. 46.6
                                                                                                                      (정답률: 29%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 너트의 밑면에 넓은 원형 플랜지가 붙어있는 너트는?

                                                                                                                        1. 와셔붙이 너트
                                                                                                                        2. 육각너트
                                                                                                                        3. 판 너트
                                                                                                                        4. 캡 너트
                                                                                                                        (정답률: 53%)
                                                                                                                          profile_image
                                                                                                                          1
