공유압기능사 (2010-10-03 기출문제)
목록

1과목: 임의구분

1. 키의 종류에서 일반적으로 60[mm] 이하의 작은 축에 사용되고 특히 테이퍼 축에 사용이 용이하다. 키의 가공에 의해 축의 강도가 약하게 되기는 하나 키 및 키 홈 등의 가공이 쉬운 것은?

  1. 성크키
  2. 접선키
  3. 반달키
  4. 원뿔키
(정답률: 70%)
    profile_image
    1

    2. 스프링 상수 6[N/mm]인 코일 스프링에 24[N]의 하중을 걸면 처짐은 몇 [mm]인가?

    1. 0.25
    2. 1.50
    3. 4.00
    4. 4.25
    (정답률: 91%)
      profile_image
      1

      3. 브레이크의 축방향에 압력이 작용하는 브레이크는?

      1. 원판 브레이크
      2. 복식 블록 브레이크
      3. 밴드 브레이크
      4. 드럼 브레이크
      (정답률: 68%)
        profile_image
        1

        4. 축을 설계할 때 고려되는 사항과 가장 거리가 먼 것은?

        1. 축의 강도
        2. 응력 집중
        3. 축의 변경
        4. 축의 용도
        (정답률: 52%)
          profile_image
          1

          5. 회전수를 적게하고 빨리 조이고 싶을 때 가장 유리한 나사는?

          1. 1줄 나사
          2. 2줄 나사
          3. 3줄 나사
          4. 4줄 나사
          (정답률: 73%)
            profile_image
            1

            6. 벨트의 종류에서 인장강도가 가장 큰 것은?

            1. 가죽 벨트
            2. 섬유 벨트
            3. 고무 벨트
            4. 강철 벨트
            (정답률: 82%)
              profile_image
              1

              7. 회전축을 지지하고 있는 베어링에서 이 축과 베어링에 의하여 받쳐지고 있는 축 부분을 무엇이라 하는가?

              1. 리테이너
              2. 저널
              3. 볼
              4. 롤러
              (정답률: 70%)
                profile_image
                1

                8. 하중을 분류할 때 분류 방법이 나머지 셋과 다른 것은?

                1. 인장 하중
                2. 굽힘 하중
                3. 충격 하중
                4. 비틀림 하중
                (정답률: 65%)
                  profile_image
                  1

                  9. 동기 회로에서 2개의 실린더가 같은 속도로 움직일 수 있도록 제어해 주는 밸브는?

                  1. 체크 밸브
                  2. 분류 밸브
                  3. 바이패스 밸브
                  4. 스톱 밸브
                  (정답률: 65%)
                    profile_image
                    1

                    10. 다음 중 유압 장치의 구성 요소가 아닌 것은?

                    1. 기름 탱크
                    2. 유압 모터
                    3. 제어 밸브
                    4. 공기 압축기
                    (정답률: 85%)
                      profile_image
                      1

                      11. 다음 중 실린더의 속도를 제어할 수 있는 기능을 가진 밸브는?

                      1. 일방향 유량제어 밸브
                      2. 3/2way 밸브
                      3. AND 밸브
                      4. 압력 시퀀스밸브
                      (정답률: 81%)
                        profile_image
                        1

                        12. 작동유의 유온이 적정 온도 이상으로 상승할 때 일어날 수 있는 현상이 아닌 것은?

                        1. 윤활 상태의 향상
                        2. 기름의 누설
                        3. 마찰 부분의 마모 증대
                        4. 펌프 효율 저하에 따른 온도 상승
                        (정답률: 77%)
                          profile_image
                          1

                          13. 유관의 안지름을 5[cm], 유속을10[cm/s]로 하면 최대 유량은 약 몇 [cm3/s]인가?

                          1. 196
                          2. 250
                          3. 462
                          4. 785
                          (정답률: 60%)
                            profile_image
                            1

                            14. 공압 센서의 종류가 아닌 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

                            1. 광센서
                            2. 공기 배리어
                            3. 방향 감지기
                            4. 배압 감지기
                            (정답률: 65%)
                              profile_image
                              1

                              15. 응축수 배출기의 종류가 아닌 것은?

                              1. 플로트식(Float Type)
                              2. 파일럿식(Pilot Type)
                              3. 미립자 분리식(Mist Separator Type)
                              4. 전동기 구동식(Motor Drive Type)
                              (정답률: 66%)
                                profile_image
                                1

                                16. 다음 그림과 같은 공압 로직밸브와 진리값에 일치하는 논리는?

                                1. AND
                                2. OR
                                3. NOT
                                4. NOR
                                (정답률: 80%)
                                  profile_image
                                  1

                                  17. 왕복형 공기 압축기에 대한 회전형 공기 압축기의 특징 설명으로 올바른 것은?

                                  1. 진동이 크다.
                                  2. 고압에 적합하다.
                                  3. 소음이 적다.
                                  4. 공압 탱크를 필요로 한다.
                                  (정답률: 53%)
                                    profile_image
                                    1

                                    18. 공압 실린더의 속도를 증가시킬 목적으로 사용하는 밸브는?

                                    1. 교축 밸브
                                    2. 속도제어 밸브
                                    3. 급속배기 밸브
                                    4. 배기교축 밸브
                                    (정답률: 83%)
                                      profile_image
                                      1

                                      19. 다음과 같은 회로의 명칭은?

                                      1. 압력 스위치에 의한 무부하 회로
                                      2. 전환밸브에 의한 무부하 회로
                                      3. 축압기에 의한 무부하 회로
                                      4. Hi-Lo에 의한 무부하 회로
                                      (정답률: 73%)
                                        profile_image
                                        1

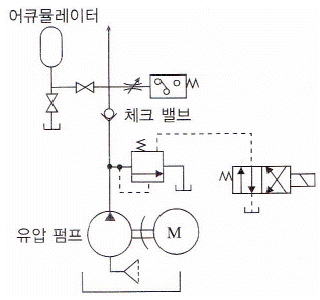

                                        20. 다음과 같은 유압회로의 언로드 형식은 어떤 형태로 분류 되는가?

                                        1. 바이패스 형식에 의한 방법
                                        2. 탠덤센서에 의한 방법
                                        3. 언로드 밸브에 의한 방법
                                        4. 릴리프 밸브를 이용한 방법
                                        (정답률: 61%)
                                          profile_image
                                          1

                                          2과목: 임의구분

                                          21. 유압 펌프가 갖추어야 할 특징 중 옳은 것은?

                                          1. 토출량의 변화가 클 것
                                          2. 토출량의 맥동이 적을 것
                                          3. 토출량에 따라 속도가 변할 것
                                          4. 토출량에 따라 밀도가 클 것
                                          (정답률: 64%)
                                            profile_image
                                            1

                                            22. 전기적인 입력신호를 얻어 전기회로를 개폐하는 기기로 반복동작을 할 수 있는 기기는?

                                            1. 압력 스위치
                                            2. 전자 릴레이
                                            3. 시퀀스 밸브
                                            4. 자동 밸브
                                            (정답률: 81%)
                                              profile_image
                                              1

                                              23. 다음 중 복동실린더의 공기 소모량을 계산할 때 고려하여야 할 대상이 아닌 것은?

                                              1. 압축비
                                              2. 분당 행정수
                                              3. 피스톤 직경
                                              4. 배관의 직경
                                              (정답률: 61%)
                                                profile_image
                                                1

                                                24. 도면에서 ㉠의 밸브가 ON되면 실린더의 피스톤 운동 상태는 어떻게 되는가?

                                                1. A+쪽으로 전진
                                                2. A-쪽으로 복귀
                                                3. 왕복운동
                                                4. 정지상태 유지
                                                (정답률: 74%)
                                                  profile_image
                                                  1

                                                  25. 1차측 공기압력이 변화하여도 2차측 공기압력의 변동을 최저로 억제하여 안정된 공기압력을 일정하게 유지하기 위한 밸브는?

                                                  1. 방향제어 밸브
                                                  2. 감압 밸브
                                                  3. OR 밸브
                                                  4. 유량제어 밸브
                                                  (정답률: 70%)
                                                    profile_image
                                                    1

                                                    26. 다음의 기호가 나타내는 것은?

                                                    1. 3/2way 방향제어 밸브(푸시 버튼형, N.O)
                                                    2. 3/2way 방향제어 밸브(롤러 레버형, N.O)
                                                    3. 3/2way 방향제어 밸브(푸시 버튼형, N.C)
                                                    4. 3/2way 방향제어 밸브(롤러 레버형, NC)
                                                    (정답률: 70%)
                                                      profile_image
                                                      1

                                                      27. 베르누이의 정리에서 에너지 보존의 법칙에 따라 유체가 가지고 있는 에너지가 아닌 것은?

                                                      1. 위치 에너지
                                                      2. 마찰 에너지
                                                      3. 운동 에너지
                                                      4. 압력 에너지
                                                      (정답률: 73%)
                                                        profile_image
                                                        1

                                                        28. 그림의 한쪽 로드형 실린더에서 부하없이 A, B포트에 같은 압력의 오일을 흘려 넣으면 피스톤의 움직임은?

                                                        1. A쪽으로 움직인다.
                                                        2. B쪽으로 움직인다.
                                                        3. 제자리에서 회전한다.
                                                        4. 제자리에 정지한다.
                                                        (정답률: 67%)
                                                          profile_image
                                                          1

                                                          29. 유압기기에서 포트(Port)수에 대한 설명으로 맞는 것은?

                                                          1. 유압 밸브가 가지고 있는 기능의 수
                                                          2. 관로와 접촉하는 전환 밸브의 접촉구의 수
                                                          3. R. S. T의 기호로 표시된다.
                                                          4. 밸브배관의 수는 포트수보다 1개 적다.
                                                          (정답률: 72%)
                                                            profile_image
                                                            1

                                                            30. 공기 건조기에 대한 설명 중 옳은 것은?

                                                            1. 수분 제거 방식에 따라 건조식, 흡착식으로 분류한다.
                                                            2. 흡착식은 실리카겔 등의 고체 흡착제를 사용한다.
                                                            3. 흡착식은 최대 -170[℃]까지이 저노점을 얻을 수 있다.
                                                            4. 전조제 재생 방법을 논 브리드식이라 부른다.
                                                            (정답률: 73%)
                                                              profile_image
                                                              1

                                                              31. 다음 중 드레인 배출기 붙이 필터를 나타내는 기호는?

                                                              (정답률: 74%)
                                                                profile_image
                                                                1

                                                                32. 다음 중 유압의 특징으로 맞는 것은?

                                                                1. 직선운동에만 사용한다.
                                                                2. 유온의 변화와 속도는 무관하다.
                                                                3. 무단변속이 가능하다.
                                                                4. 원격제어가 불가능하다.
                                                                (정답률: 76%)
                                                                  profile_image
                                                                  1

                                                                  33. 유압장치에서 작동유를 통과, 차단시키거나 또는 진행 방향을 바꾸어주는 밸브는?

                                                                  1. 유압차단 밸브
                                                                  2. 유량제어 밸브
                                                                  3. 방향전환 밸브
                                                                  4. 압력제어 밸브
                                                                  (정답률: 82%)
                                                                    profile_image
                                                                    1

                                                                    34. 다음 유압 기호 중 파일럿 작동, 외부 드레인형의 감압밸브에 해당하는 것은?

                                                                    (정답률: 68%)
                                                                      profile_image
                                                                      1

                                                                      35. 공압시간 지연 밸브의 구성요소가 아닌 것은?

                                                                      1. 공기저장 탱크
                                                                      2. 시퀀스 밸브
                                                                      3. 속도제어 밸브
                                                                      4. 3포트 2위치 밸브
                                                                      (정답률: 44%)
                                                                        profile_image
                                                                        1

                                                                        36. 2개의 안정된 출력 상태를 가지고, 입력 유무에 관계없이 직전에 가해진 압력의 상태를 출력 상태로서 유지하는 회로는?

                                                                        1. 부스터 회로
                                                                        2. 카운터 회로
                                                                        3. 레지스터 회로
                                                                        4. 플립플롭 회로
                                                                        (정답률: 80%)
                                                                          profile_image
                                                                          1

                                                                          37. 공압 모터의 특징으로 맞는 것은?

                                                                          1. 에너지 변환 효율이 높다.
                                                                          2. 과부하 시 위험성이 크다.
                                                                          3. 배기음이 적다.
                                                                          4. 공기의 압축성에 의해 제어성은 그다지 좋지 않다.
                                                                          (정답률: 60%)
                                                                            profile_image
                                                                            1

                                                                            38. 다음 중 액추에이터 가동 시 부하에 해당하는 것으로 맞는 것은?

                                                                            1. 정지 마찰
                                                                            2. 가속 부하
                                                                            3. 운동 마찰
                                                                            4. 과주성 부하
                                                                            (정답률: 38%)
                                                                              profile_image
                                                                              1

                                                                              39. 다음 그림과 같은 직류 브리지의 평형조건은?

                                                                              1. QX = PR
                                                                              2. PX = QR
                                                                              3. RX = PQ
                                                                              4. RX = 2PQ
                                                                              (정답률: 81%)
                                                                                profile_image
                                                                                1

                                                                                40. 교류 전압의 순시값이 Vv=√2Vsinωt[V]이고, 전류값 인 정현파의 위상 관계는?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

                                                                                1. 전류의 위상과 전의 위상은 같다.
                                                                                2. 전압의 위상이 전류의 위상보다 π/4[rad]만큼 앞선다.
                                                                                3. 전류의 위상이 전압의 위상보다 π/2[rad]만큼 앞선다.
                                                                                4. 전류의 위상이 전압의 위상보다 π/2[rad]만큼 뒤진다.
                                                                                (정답률: 61%)
                                                                                  profile_image
                                                                                  1

                                                                                  3과목: 임의구분

                                                                                  41. 유도전동기의 슬립 S = 1일 때의 회전자의 상태는?

                                                                                  1. 발전기 상태이다.
                                                                                  2. 무구속 상태이다.
                                                                                  3. 동기속도 상태이다.
                                                                                  4. 정지 상태이다.
                                                                                  (정답률: 73%)
                                                                                    profile_image
                                                                                    1

                                                                                    42. 그림과 같은 전동기 주회로에서 THR은?

                                                                                    1. 퓨즈
                                                                                    2. 열동 계전기
                                                                                    3. 접점
                                                                                    4. 램프
                                                                                    (정답률: 80%)
                                                                                      profile_image
                                                                                      1

                                                                                      43. 고전압을 직접 전압계로 측정하는 것은 계기의 정격과 절연 때문에 불가능하며, 또한 고압에 대한 안전성의 문제도 있기 때문에 이를 해결하기 위하여 사용하는 계기는?

                                                                                      1. 단로기
                                                                                      2. 발전기
                                                                                      3. 전동기
                                                                                      4. 계기용 변압기
                                                                                      (정답률: 80%)
                                                                                        profile_image
                                                                                        1

                                                                                        44. 기동 시 토크가 큰 것이 특징이며 전동차나 크레인과 같이 기동 토크가 큰 것을 요구하는 것에 적합한 전동기는?

                                                                                        1. 타여자 전동기
                                                                                        2. 분권 전동기
                                                                                        3. 직권 전동기
                                                                                        4. 복권 전동기
                                                                                        (정답률: 68%)
                                                                                          profile_image
                                                                                          1

                                                                                          45. 그림과 같은 회로에서 펄스 입력 V1에 대한 충전 전압 V2의 시상수[ms]는?

                                                                                          1. 0.01
                                                                                          2. 0.1
                                                                                          3. 1
                                                                                          4. 10
                                                                                          (정답률: 62%)
                                                                                            profile_image
                                                                                            1

                                                                                            46. 그림의 논리회로에서 입력 X, Y와 출력 Z사이의 관계를 나타낸 진리표에서 ABCD의 값으로 옳은 것은?

                                                                                            1. A=0, B=1, C=1, D=1
                                                                                            2. A=0, B=0, C=1, D=1
                                                                                            3. A=0, B=0, C=0, D=1
                                                                                            4. A=1, B=0, C=0, D=0
                                                                                            (정답률: 61%)
                                                                                              profile_image
                                                                                              1

                                                                                              47. 저항이 R[Ω], 리액턴스 X[Ω]이 직렬로 접속된 부하에서 역률은?

                                                                                              (정답률: 65%)
                                                                                                profile_image
                                                                                                1

                                                                                                48. 전기량(Q)과 전류(I), 시간(t)의 상호 관계식이 바른 것은?

                                                                                                1. Q=It
                                                                                                2. q=I/t
                                                                                                3. Q=t/I
                                                                                                4. I=Q
                                                                                                (정답률: 87%)
                                                                                                  profile_image
                                                                                                  1

                                                                                                  49. 250[V], 60[W]인 백열전구 10개를 5시간 동안 모두 점등하였다면, 이때의 전력량[kWh]은?

                                                                                                  1. 1
                                                                                                  2. 2
                                                                                                  3. 3
                                                                                                  4. 4
                                                                                                  (정답률: 70%)
                                                                                                    profile_image
                                                                                                    1

                                                                                                    50. 자동차의 전자 장치는 대개 직류 12[V]로 동작되도록 만들어져 있는데, 사용 전압이 12[V]가 아닌 전자장치를 자동차에서 사용하려면 전압을 12[V]로 변환시켜야 한다. 이와 같이 어떤 직류 전압을 입력으로 하여 크기가 다른 전압의 직류로 변환하는 회로는?

                                                                                                    1. 단상 인버터
                                                                                                    2. 3상 인버터
                                                                                                    3. 사이크로 컨버터
                                                                                                    4. 초 퍼
                                                                                                    (정답률: 66%)
                                                                                                      profile_image
                                                                                                      1

                                                                                                      51. 기기의 동작을 서로 구속하며, 기기의 보호와 조작자의 안전을 목적으로 하는 회로는?

                                                                                                      1. 인터록 회로
                                                                                                      2. 자기유지 회로
                                                                                                      3. 지연복귀 회로
                                                                                                      4. 지연동작 회로
                                                                                                      (정답률: 81%)
                                                                                                        profile_image
                                                                                                        1

                                                                                                        52. 그림에서 X로 표시되는 기기는 무엇을 측정하는 것인가?

                                                                                                        1. 교류전압
                                                                                                        2. 교류전류
                                                                                                        3. 직류전압
                                                                                                        4. 직류전류
                                                                                                        (정답률: 62%)
                                                                                                          profile_image
                                                                                                          1

                                                                                                          53. 시퀀스 제어(Sequence Control)를 설명한 것은?

                                                                                                          1. 출력신호를 입력신호로 되돌려 제어한다.
                                                                                                          2. 목표값에 따라 자동적으로 제어한다.
                                                                                                          3. 미리 정해놓은 순서에 따라 제어의 각 단계를 순차적으로 제어한다.
                                                                                                          4. 목표값과 결과치를 비교하여 제어한다.
                                                                                                          (정답률: 90%)
                                                                                                            profile_image
                                                                                                            1

                                                                                                            54. 도면에서 표제란과 부품란으로 구분할 때, 부품란에 기입할 사항으로 거리가 먼 것은?

                                                                                                            1. 품명
                                                                                                            2. 재질
                                                                                                            3. 수량
                                                                                                            4. 척도
                                                                                                            (정답률: 61%)
                                                                                                              profile_image
                                                                                                              1

                                                                                                              55. 그림과 같은 입체도를 화살표 방향을 정면으로 하여 3각법으로 정투상한 도면으로 가장 적합한 것은?

                                                                                                              (정답률: 84%)
                                                                                                                profile_image
                                                                                                                1

                                                                                                                56. 보기와 같은 KS용접기호의 해독으로 틀린 것은?

                                                                                                                1. 화살표 반대쪽 점 용점
                                                                                                                2. 점 용접부의 지름 6[mm]
                                                                                                                3. 용접부의 개수(용접 수) 5개
                                                                                                                4. 점 용접한 간격은 100[mm]
                                                                                                                (정답률: 62%)
                                                                                                                  profile_image
                                                                                                                  1

                                                                                                                  57. 대상으로 하는 부분의 단면이 한 변의 길이가 20[mm]인 정사각형이라고 할 때, 그 면을 직접적으로 도시하지 않고 사용하는 치수는?

                                                                                                                  1. C20
                                                                                                                  2. t20
                                                                                                                  3. □20
                                                                                                                  4. SR20
                                                                                                                  (정답률: 82%)
                                                                                                                    profile_image
                                                                                                                    1

                                                                                                                    58. 한쪽 단면도에 대한 설명으로 올바른 것은?

                                                                                                                    1. 대칭형의 물체를 중심선을 경계로 하여 외형도의 절반과 단면도의 절반을 조합하여 표시한 것이다.
                                                                                                                    2. 부품도의 중앙 부위 전후를 절단하여, 단면을 90° 회전시켜 표시한 것이다.
                                                                                                                    3. 도형 전체가 단면으로 표시된 것이다.
                                                                                                                    4. 물체의 필요한 부분만 단면으로 표시한 것이다.
                                                                                                                    (정답률: 58%)
                                                                                                                      profile_image
                                                                                                                      1

                                                                                                                      59. 리벳의 호칭이 “KS B 1102 둥근 머리 리벳 18X40 SV330"으로 표시된 경우 숫자‘40’의 의미는?

                                                                                                                      1. 리벳의 수량
                                                                                                                      2. 리벳의 구멍치수
                                                                                                                      3. 리벳의 길이
                                                                                                                      4. 리벳의 호칭지름
                                                                                                                      (정답률: 65%)
                                                                                                                        profile_image
                                                                                                                        1

                                                                                                                        60. 도면의 같은 장소에 선이 겹칠 때 표시되는 우선순위가 가장 먼저인 것은?

                                                                                                                        1. 숨은선
                                                                                                                        2. 절단선
                                                                                                                        3. 중심선
                                                                                                                        4. 치수 보조선
                                                                                                                        (정답률: 66%)
                                                                                                                          profile_image
                                                                                                                          1
